真空サーキットブレーカーは中電圧スイッチングの安全性、信頼性、系統制御をどのように改善できるのでしょうか?

中電圧スイッチングに特別な保護が必要なのはなぜですか?

中電圧電気システムは、慎重に調整されたスイッチングおよび保護装置を必要とする電圧レベルで動作します。スイッチング デバイスは、通常の負荷電流を流すだけでなく、ネットワークに障害が発生したときに正しく応答する必要があります。

配電ネットワークは、変圧器、モーター、発電機、産業用給電線、ユーティリティライン、再生可能エネルギー源、その他の負荷を日常的に接続します。通常の状態では、電流は導体とスイッチング装置を流れ続けます。ただし、短絡時には電流が劇的に増加し、かなりの熱ストレスと電気力学的ストレスが発生する可能性があります。

サーキットブレーカーは、その電流を遮断する制御された方法を提供します。その動作は、保護リレー、変流器、電圧変圧器、制御回路、および電気ネットワークの全体的な保護理念と調整する必要があります。

遮断媒体は特に重要です。歴史的に、回路ブレーカーは接点が分離したときに形成されるアークを制御するためにいくつかの方法を使用してきました。空気、オイル、さまざまなガスはすべて、さまざまな世代の機器で使用されてきました。真空技術は、一次アーク遮断プロセスが密閉された真空遮断器内で行われる別のアプローチを提供します。

したがって、ブレーカーの機能はシステム レベルで考慮する必要があります。遮断定格が高くても、誤った保護設定を補うことはできません。適切に設計されたブレーカーは、不適切なケーブル終端を補うことはできません。高度なコントローラーでも、正しくメンテナンスされていない機械機構を修正することはできません。

優れた開閉装置エンジニアリングがこれらの要素を接続します。ブレーカー、バスバー、フィーダー、保護リレー、計器用変圧器、制御電源、インターロック、およびエンクロージャはすべて、同じ電気システムに関して指定する必要があります。

障害遮断が通常のスイッチングと異なる理由

通常の負荷条件下で回路を開くことと短絡を解除することは同等の操作ではありません。障害が発生すると、電流がさらに大きくなる可能性があり、障害に関連する電気エネルギーは大量になります。

したがって、ブレーカーは、設計された電圧およびシステム条件で電流を遮断できなければなりません。また、中断プロセスは、接続された機器を保護し、意図した保護調整を維持するのに十分な速さで発生する必要があります。

このため、遮断技術は表面上の製品機能ではなく、基本的なエンジニアリング上の決定となります。

ブレーカーの主なコンポーネントは何ですか?

最新の中電圧ブレーカーには、いくつかの機能アセンブリが含まれています。それぞれが、電流経路、遮断プロセス、機械的動作、絶縁システム、制御インターフェース、または設置構造のいずれかに寄与します。

真空遮断器

真空遮断器には、固定接点、可動接点、接点ロッド、内部シールド要素、および密閉された筐体が含まれています。真空環境内で電流を遮断する役割を担う部品です。

コンタクトギャップ、位置合わせ、接触圧力、誘電体形状は意図した設計制限内に収める必要があるため、寸法精度と内部構造が非常に重要です。

動作機構

動作機構は、蓄積または供給された機械エネルギーを接触運動に変換します。ばね動作機構は中電圧アプリケーションで広く使用されていますが、特定の設計では電磁操作システムも利用できます。

この機構は、一貫したタイミングと移動量で遮断器を開閉する必要があります。また、閉位置で必要な接触力を維持する必要もあります。

絶縁サポート

絶縁は、通電中のコンポーネントを接地されたエンクロージャや周囲の構造から物理的に分離することをサポートします。また、必要なクリアランスと機械的安定性を維持するのにも役立ちます。

端子と電流経路

一次端子はブレーカーを上流および下流の電気ネットワークに接続します。その設計により、ブレーカーがバスバー、ケーブル接続、または他の開閉装置コンポーネントとどのように接続されるかが決まります。

位置および表示システム

多くの開閉装置設置では、ブレーカーが開いているか、閉じているか、または別の定義された位置にあるかを機械式インジケーターで示します。これは、引き出し可能な機器の場合に特に重要です。

制御回路と補助回路

補助接点、トリップ コイル、閉路コイル、モーター ドライブ、位置スイッチ、およびその他の回路により、ブレーカーは保護および制御装置と通信できます。

機械的同期

三相ブレーカーは、調整された方法で動作するために接点を必要とします。この機構は動きを個々の極に伝達し、必要なタイミング関係内でフェーズが開閉するようにします。

過度のタイミング変動はスイッチング性能に影響を与える可能性があるため、機構の調整と検査は品質管理とメンテナンスの重要な部分です。

コンポーネントの統合が重要な理由

高品質のインタラプタでは、メカニズムの調整不良を補うことはできません。強力な絶縁では、誤って設計された端子接続を補うことはできません。正確なリレーでは、不適切な制御配線を補うことはできません。

したがって、信頼性の高いブレーカーの性能は、これらすべてのコンポーネントの相互作用に依存します。

短絡能力と遮断速度が重要なのはなぜですか?

短絡性能は、高圧回路ブレーカーの選択において最も重要な仕様の 1 つです。故障により、短期間に非常に大きな電流と高い電気機械力が発生する可能性があります。

短絡電流

利用可能な故障電流は、発電機、変圧器、導体、システム インピーダンスなどの電気ネットワークによって決まります。開閉装置エンジニアは通常、短絡調査を通じてこれを判断します。

ブレーカーは、計算された障害状態に適した遮断能力を備えている必要があります。

遮断電流

ブレーカーは、定格システム電圧で指定された短絡電流を遮断できなければなりません。遮断プロセスでは、電流が消えた後も誘電回復を維持する必要があります。

短時間耐性

保護システムがイベントをクリアしている間、開閉装置アセンブリも故障電流にさらされる可能性があります。機械的および熱的構造は、該当する期間にわたって規定の電流に耐える必要があります。

ピーク耐性

故障電流のピーク値により、導体と構造コンポーネントに電気力学的力が発生します。機械設計では、これらの応力を考慮する必要があります。

割り込みタイミング

障害解消シーケンス全体には、障害検出、リレーの決定、トリップ信号の送信、操作機構の動作、接点の分離、アーク遮断、およびネットワークの回復といういくつかの段階が含まれます。

ブレーカーは単独では動作しません。完全なクリア時間は、リレー、制御回路、トリップコイル、機械機構、接点の動き、および電気システムによって異なります。

メディアの中断が重要な理由

遮断媒体は、接点の分離中にアークがどのように動作するかを決定します。真空技術は、制御された密閉環境を提供し、接触形状と材料の挙動を使用して遮断を実現します。

これにより、一部の古い遮断技術と比較して、コンパクトな遮断器の寸法と比較的単純な遮断チャンバが可能になります。

ただし、最終的なブレーカー定格は完全な設計に依存します。真空技術は、すべての真空ブレーカーが任意の故障電流を遮断できることを意味するものではありません。

したがって、正しい技術的アプローチは、計算されたシステム障害レベルから始めて、次に該当する規格に基づいてブレーカーの定格遮断能力と耐力を検証することです。

屋内と屋外のデザインの違いは何ですか?

屋内ブレーカーと屋外ブレーカーは、同じ基本的な遮断原理を使用できますが、機械的要件や環境要件は大きく異なります。

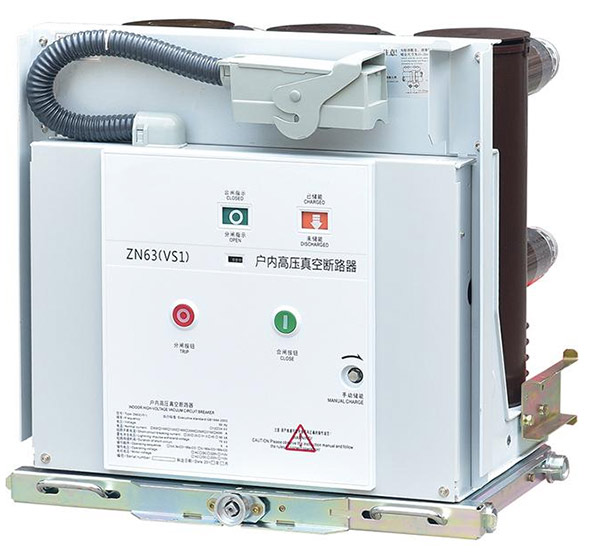

屋内ブレーカー

屋内ブレーカーは通常、配電盤キャビネットまたは電気室内に設置されます。周囲の環境がより制御され、コンパクトな断熱材と筐体の配置が可能になります。

屋内設計は、金属被覆開閉装置内の引き出し可能なユニットまたは固定設置として現れることがよくあります。正確な配置はパネルのアーキテクチャによって異なります。

屋外ブレーカー

屋外用機器は、雨、湿気、温度変化、太陽光、汚染、塵、風、その他の環境ストレスに耐える必要があります。

したがって、屋外用製品には、適切な筐体の密閉、外部断熱、材料の選択、表面保護、耐候性機構が必要です。

複合断熱材

屋外用ブレーカーは、製品の構造に応じて、シリコーンゴムやエポキシベースのコンポーネントなどの複合絶縁材料を使用する場合があります。これらの材料は、正しく設計されていれば、変化する環境条件下でも断熱性能をサポートできます。

ポールマウント設置

一部の屋外配電ブレーカーは、柱に取り付けるように設計されています。この構成により、オーバーヘッド配電ネットワークへの統合が簡素化され、スイッチング デバイスが占める占有面積が比較的小さくなります。

変電所の設置

変電所ブレーカーは、構造物または屋外開閉装置アセンブリ内に設置される場合があります。バスバー、変流器、変圧器、避雷器、および接地システムへの接続を調整する必要があります。

環境要因

温度、高度、汚染、湿度、塩分暴露、紫外線放射はすべて、機器の選択に影響を与える可能性があります。

たとえば、高度が高いと空気断熱材の誘電性能に影響が出る可能性があり、深刻な汚染は外部断熱材の表面に影響を与える可能性があります。海岸環境では、特に金属構造物や接続部分の腐食が増加する可能性があります。

屋内だからメンテナンスフリーというわけではない

屋内機器は直射日光から保護されていますが、ほこり、結露、温度サイクル、機械的磨耗が機構や電気接続に影響を与える可能性があります。

したがって、環境保護は、屋内機器が理想的な条件で動作すると仮定するのではなく、現実的に評価する必要があります。

ブレーカーは保護リレーやセンサーとどのように連携しますか?

サーキットブレーカーが単独で動作することはほとんどありません。そのトリップおよび閉鎖動作は、通常、電気状態を測定し、スイッチング動作が必要な時期を決定する保護システムと連携しています。

変流器

変流器は、スケーリングされた電流情報を保護リレーとメーターに提供します。それらの比率と精度特性は保護スキームと一致する必要があります。

変流器とブレーカーは、同じ障害解決チェーンの一部を形成します。 CTの構成や配線が間違っていると、リレーが期待した信号を受信できない場合があります。

変圧器

変圧器は、保護、計測、同期、制御のための電圧情報を提供できます。保護機能に応じて、リレーは電圧と電流を併用してネットワークの電気的状態を判断できます。

保護リレー

保護リレーは電気測定を継続的に評価します。アプリケーションに応じて、機能には過電流、地絡、不足電圧、過電圧、方向性保護、モーター保護、変圧器保護、またはその他の特殊な機能が含まれます。

トリップ回路

リレーはブレーカーを開く必要があると判断すると、制御回路を通じてトリップコマンドを送信します。トリップ コイルが機構を作動させ、接点が分離されます。

クロージングコントロール

クロージングも制御されます。このシステムには、ローカルおよびリモートの閉鎖制御、電気的インターロック、同期機能、および許容信号が含まれる場合があります。

連動

インターロックは重要な安全機能です。機器が不適切な状態にある場合、機械的または電気的インターロックにより、選択された動作が妨げられることがあります。

たとえば、引き出し可能なブレーカーは、閉じている間は位置間を移動することができない場合があります。システムのアーキテクチャによっては、一次回路が通電されている間は接地スイッチが動作しない場合があります。

遠隔監視

現代の電気設備では、ブレーカーの位置、トリップ状態、機構の状態、その他のパラメーターを監視するためにデジタル通信がますます使用されています。

遠隔情報は運用上の意識を向上させることができますが、デジタル監視は正しい現地の安全手順に代わるものではありません。メンテナンス チームは依然として、定義された隔離、検証、接地、および作業慣行を必要としています。

避けるべきよくある選択とインストールの間違いは何ですか?

ブレーカーの問題の多くは、不完全な仕様または設置の前提条件に遡ることができます。最も重要なエラーは、エンジニアがブレーカーを完全な保護および配電システムの一部ではなく、独立したコンポーネントとして扱うときに発生します。

• 電圧のみで選ぶ場合：定格電流、耐障害性、絶縁、動作メカニズム、および環境も一致する必要があります。
• 短絡計算を無視する:ブレーカーの定格が決定される前に、利用可能な故障電流を確立する必要があります。
• 保護調整の無視:リレー設定とブレーカーのパフォーマンスは、必要な選択性をサポートする必要があります。
• ケーブルスペースを過小評価している:ケーブルの終端と曲げ半径は、実際の開閉装置の配置に影響を与える可能性があります。
• 制御電圧の見落とし:トリップおよび閉回路には適切な補助電源が必要です。
• インターロックの無視:動作シーケンスは、開閉装置のアーキテクチャ全体と照らし合わせてチェックする必要があります。
• メンテナンス計画をスキップする:機構、端子、制御回路、および周囲の開閉装置は引き続き検査が必要です。
• 不完全なドキュメントの使用:図面、配線図、銘板データ、およびテスト記録には、同じ構成が記述されている必要があります。

「最高の評価が常に優れている」問題

より高い評価が自動的に正しいエンジニアリング選択になるわけではありません。ブレーカーは、物理的な開閉装置、ケーブルの配置、保護システム、制御電圧、設置環境に適合する必要があります。

選択は、計算された要件と適用可能な設計マージンに基づいて行う必要があります。

「真空はメンテナンスフリーを意味する」問題

真空遮断器は密閉されていますが、ブレーカーには摩耗する可能性のある機械部品と電気部品が含まれています。スプリング、ベアリング、リンケージ、補助スイッチ、トリップ回路、端子、および制御コネクタはすべて、引き続き関連するメンテナンス ポイントとなります。

「どこでも同じブレーカー」問題

清潔な屋内の工業室と海岸沿いの屋外変電所は、まったく異なる環境を表します。同じ物理的構造が両方に適合すると自動的に想定されるべきではありません。

「後でインストールする」問題

開閉装置の設計時には、ブレーカーの取り付け、ケーブル終端、制御配線、インターロック、および筐体の寸法を考慮する必要があります。製造後にこれらの詳細を改造するのは難しい場合があります。

「一度文書化」の問題

プロジェクト中に行われた変更は、単線図、パネル図面、配線図、保護設定、部品表、試運転文書に一貫して反映される必要があります。

専門的な技術仕様には何を含めるべきですか?

専門仕様書は、機器が製造または設置される前に、エンジニアと購買チームに適切なブレーカーを選択するための十分な情報を提供する必要があります。

単線図から始める

単線図は、電気ネットワーク内のブレーカーの位置を定義します。入力および出力のフィーダー、変圧器、モーター、発電機、バスバー、保護ゾーン、その他の主要な要素が示されています。

ブレーカーの仕様は、この電気的背景に基づいて作成される必要があります。

ブレーカーの位置を定義する

仕様には、ブレーカーが固定式か引き出し式かを明記し、関連する位置とインターロック要件を説明する必要があります。

プライマリ接続を定義する

接続形状は開閉装置の統合にとって特に重要です。バスバーの間隔、ケーブルの終端、端子の向き、および相の配置はパネルの設計に対応する必要があります。

補助関数を定義する

補助接点、トリップ コイル、投入コイル、不足電圧解除、モーター オペレーター、機械的インジケータ、およびリモート コントロール インターフェイスは、該当する場合には明確にリストされる必要があります。

保護要件を定義する

保護仕様では、必要なリレー機能、CT 比、該当する場合は電圧入力、トリップ ロジック、インターロック、および通信インターフェイスを特定する必要があります。

環境要件を定義する

プロジェクトでは、ブレーカーが屋内で動作するか屋外で動作するかを特定し、該当する場合には、関連する温度、高度、湿度、汚染、地震、腐食に関する情報を提供する必要があります。

テスト要件を定義する

技術文書では、適用される規格、日常テスト、型式テストの期待事項、検査要件、および試運転手順を特定する必要があります。

1. 電気システムを定義します。電圧、周波数、ネットワーク構成、および接地配置を確立します。
2. システム障害状態を計算します。ブレーカーの位置で利用可能な短絡電流を決定します。
3. 連続負荷を定義します。定格電流と予想される動作条件を確立します。
4. 中断アーキテクチャを選択します。真空技術と適切なブレーカー構成を確認してください。
5. 動作メカニズムを定義します。必要なスプリングまたは電磁気の配置と動作シーケンスを指定します。
6. 保護を定義します。CT、電圧入力、リレー、トリップ回路、インターロックを調整します。
7. 物理的な設置を定義します。固定式または引出式の構造、端子、寸法、ケーブルインターフェースを確認してください。
8. サイトの条件を確認します。温度、湿度、標高、汚染、腐食、環境への曝露を確認します。
9. テストを定義します。該当するルーチン、タイプ、工場、現場、および試運転テストを確認します。
10. 制御ドキュメント:すべての図面、設定、仕様、証明書が同じ最終構成を記述していることを確認してください。

承認前に購入者は何を要求する必要がありますか?

• 一般配置図：全体寸法、取り付け、端子位置、サービスクリアランスを確認してください。
• 電気回路図:トリップ、投入、補助、インターロック、制御回路を確認します。
• 銘板データ:電圧、電流、周波数、遮断容量、および関連する定格特性を確認します。
• 保護インターフェース:CT、VT、リレー、トリップ、および通信インターフェイスを確認します。
• テストドキュメント:提供された設計に適用されるルーチンおよび型式試験記録の範囲を確認します。
• インストール情報:持ち上げ、輸送、接続、試運転、およびメンテナンスの要件を確認します。

詳細な技術仕様により、エンジニアリング、購買、製造、コミッショニング、メンテナンスの各チーム間のあいまいさが軽減されます。また、インターフェイス情報の欠落によって引き起こされる後期段階での変更を防ぐのにも役立ちます。
