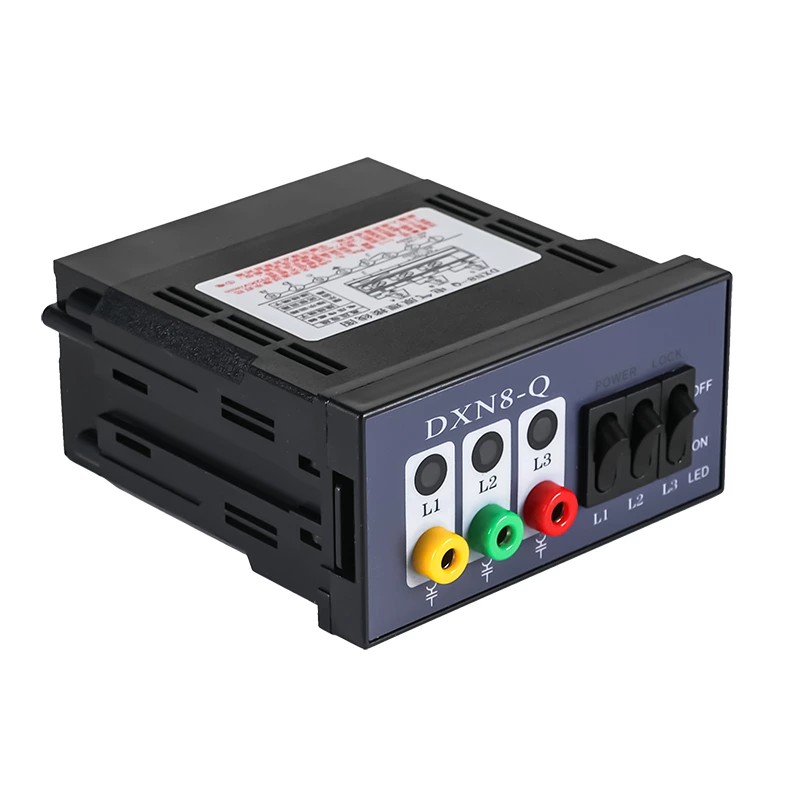

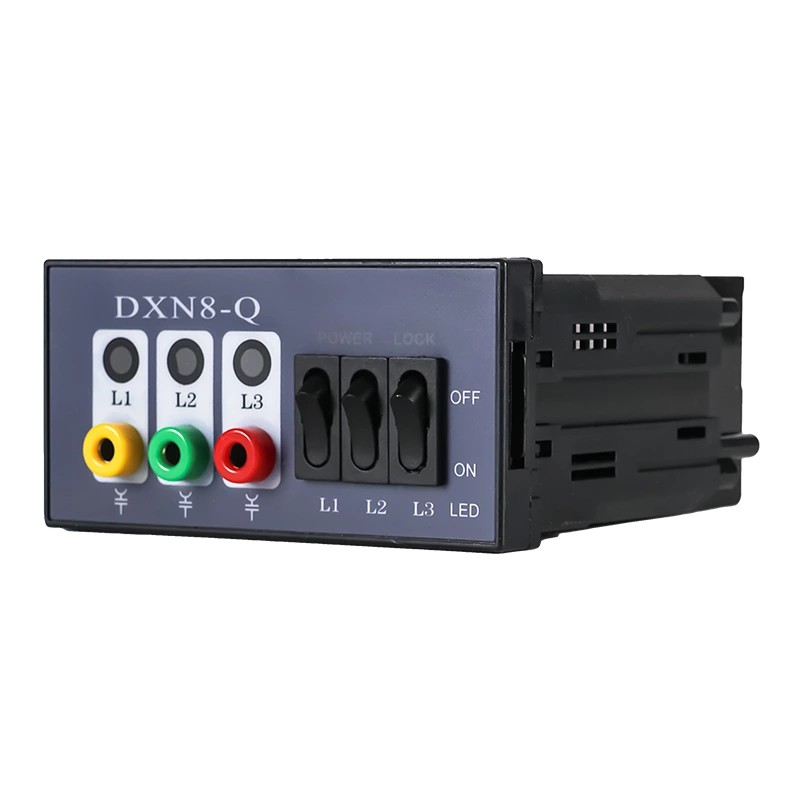

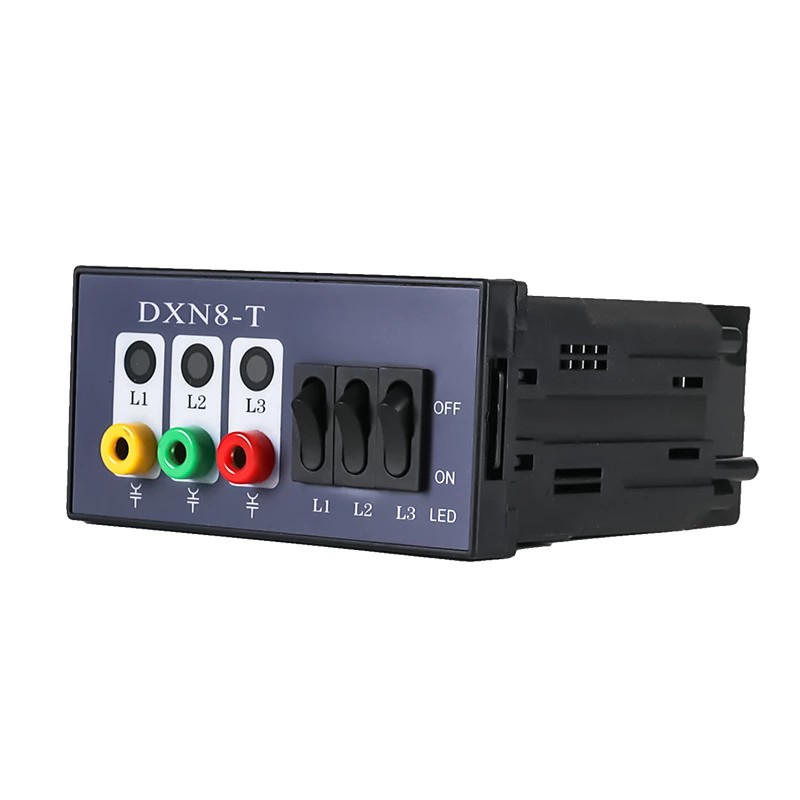

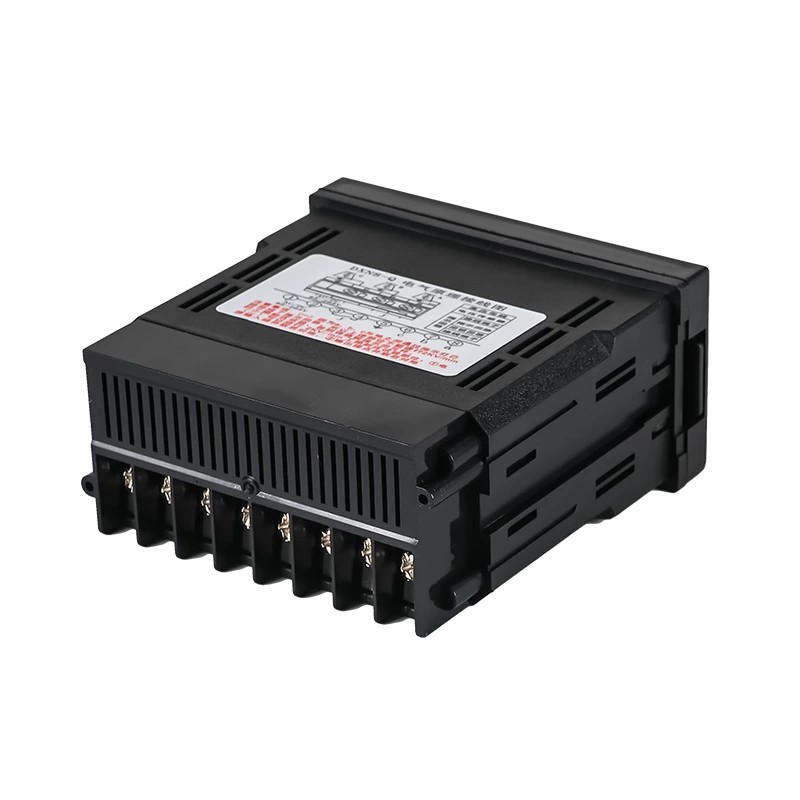

屋内用高圧ライブ表示装置 DXN8-T/Q連動タイプ

高品質の屋内高圧ライブ表示装置 DXN8-T/Q 連動タイプを Comewill 工場からご購入ください。工業グレードの難燃性 ABS ハウジングを採用しており、優れた断熱性と耐候性を備えています。事前に開けられた取り付け穴と取り付けアクセサリの完全なセットが標準で付属しているため、複雑な校正を必要とせずに迅速な取り付けが可能です。

お問い合わせを送信

製品説明

中国の専門メーカーとして、Comewill は高品質の屋内高電圧ライブディスプレイデバイス DXN8-T/Q インターロックタイプを提供したいと考えています。このデバイスは屋内高電圧機器に直接取り付けるように設計されており、その唯一の役割は、ギアに電気が流れているかどうかが一目でわかるようにすることです。現場の電気技師やメンテナンス作業員にとって、これにより多くの手間が省け、退屈で時間のかかる検出手順に煩わされる必要がなくなります。非常に明確な安全性プロンプトがすぐに表示されるため、デバイスが通電しているかどうかの誤った判断による感電のリスクが大幅に軽減されます。

主な特徴:

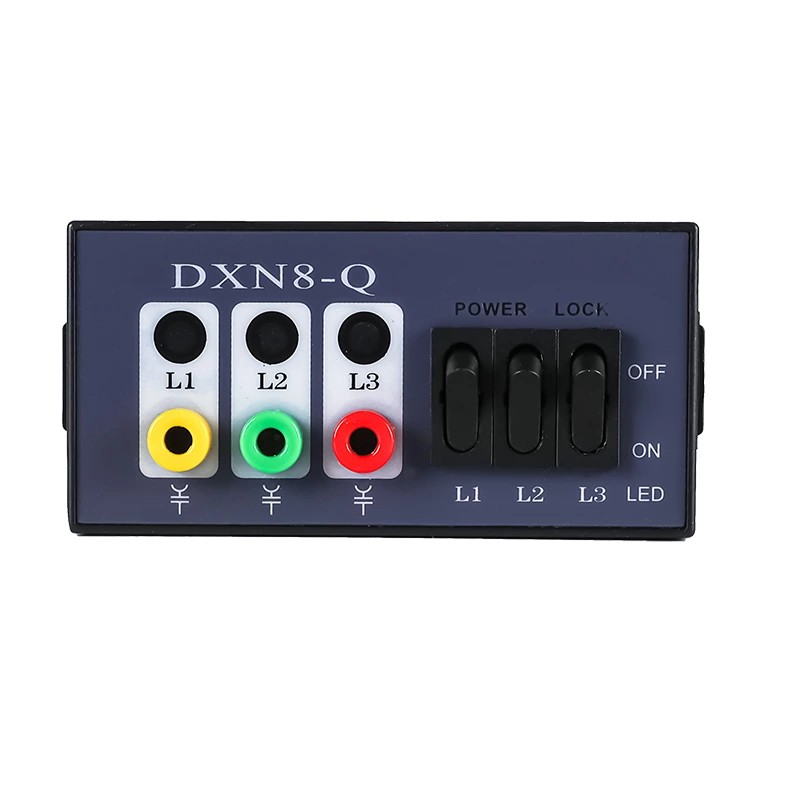

非常に直感的な警告効果: 機器に高電圧が流れると、表示ウィンドウの LED ライトが非常に明るく点滅します。これは、「高電圧がかかっています。近づくな!」という大きな目を引くリマインダーのようなものです。電圧がないと、ディスプレイは完全に暗くなり、まったく光りません。紛らわしい信号がないので、数歩離れたところからでも安全であることが瞬時にわかります。特に高輝度 LED を使用しているため、明るく照明が明るい電気室でも簡単に見つけることができます。

現場での使用に十分な堅牢性と信頼性: シェルは工業グレードの難燃性 ABS プラスチックで作られています。この製品は、何度移動したり設置したりしても大丈夫です。傷がつきにくく、あちこちに多少の衝撃を受けても大丈夫です。最も重要なのは、最高級の絶縁体であるため、電界を抑制し、偶発的な衝撃を防ぎます。ほこりが多く、少し湿気があり、温度変化が大きい電気室でも、問題なく安定して動作します。

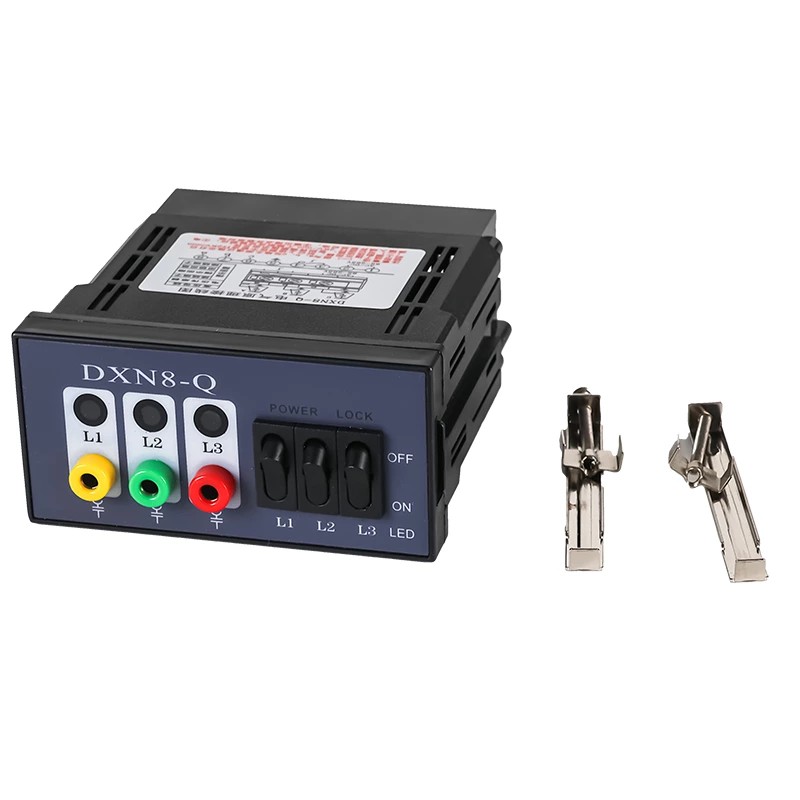

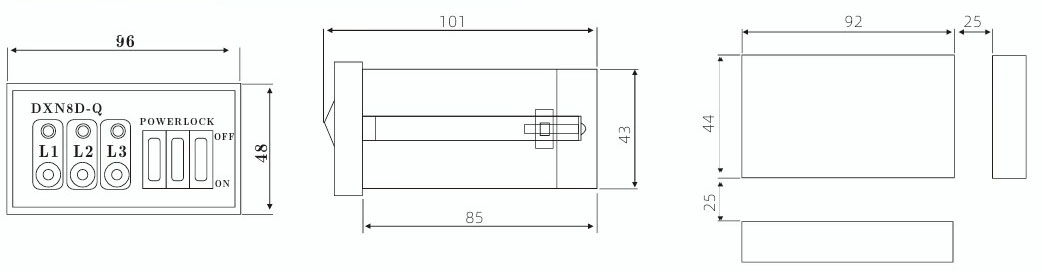

取り付けは簡単です。インジケーターにはあらかじめ標準的な穴が開けられているため、現場で測定したり穴を開けたりする必要がなく、時間を大幅に節約できます。また、ネジ、ガスケットなど、必要なものすべてを含む取り付け部品のフルセットもパッケージに含まれています。オンサイトチームは特別なツールや複雑なデバッグ作業を必要としません。わずか数分で修理して使用できるようになるため、人件費も削減されます。

一般的な設置場所

この屋内高圧ライブ表示器 DXN8-T/Q 連動タイプは、主に屋内電気系統の通電状態を確認したい重要な箇所に設置されます。高電圧配電セットアップのほとんどのコア機器、特に以下に適合します。
受電母線（配電の起点となり、電力の安定供給のために通電状態を24時間365日監視する必要がある）
サーキットブレーカー (中核となる制御コンポーネント - メンテナンス作業を行う前に、必ず安全であることを確認する必要があります。このインジケーターがそのことをすぐに示します)
主変圧器（重要な電力変換装置、動作状態を把握するために常時通電表示が必要）
配電盤 (操作とメンテナンスが頻繁に行われるエリア - スタッフを危険から守るために、ここに明確な安全指示を表示することが重要です)
その他の屋内高圧電気機器（高圧接続箱、高圧リアクトルなど）

動作原理

屋内高圧ライブ表示装置 DXN8-T/Q連動タイプは、電界結合の原理で動作します。簡単に言うと、高圧電界と内蔵センサーを利用して動作します。誘導非接触サンプリングを採用しているため、安全な距離から通電状態を検出して表示できます。従来の接触式検出器とは異なり、高電圧の充電部に直接触れることがありません。これはデバイスの寿命を延ばすのに良いだけでなく、現場で作業する人々にとっても非常に安全になります。

作業プロセスを段階的に見てみましょう。わかりやすくて良いです。

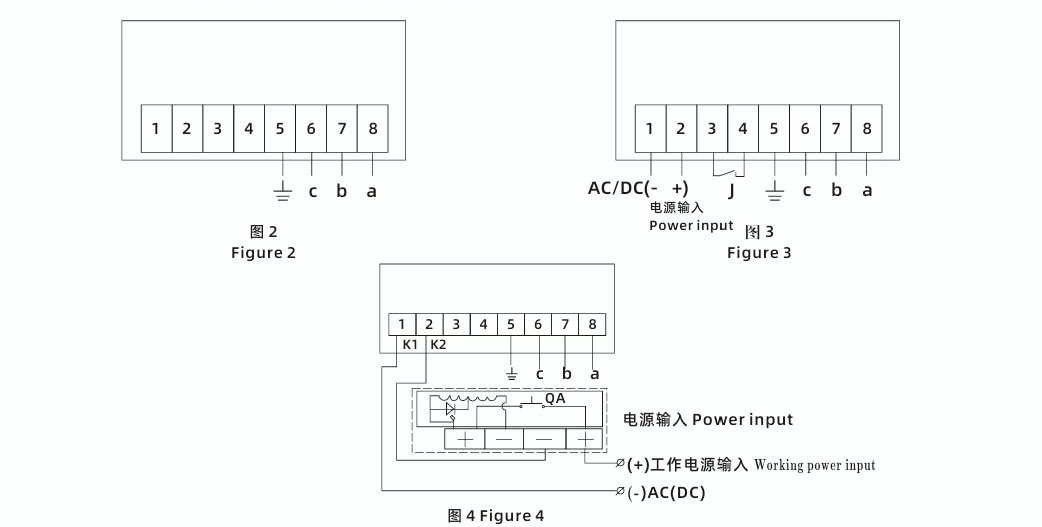

デバイス内には 3 つの独立したセンサーユニットがあります。各ユニットはそれぞれ高圧系統の三相母線A、B、Cに接続されています。このようにして、3 相すべての通電状態を見逃すことなく検出でき、保護に死角がありません。

設置の際、3 つのセンサーは国の電気安全基準に従って厳密に設定する必要があります。高電圧の充電部分には一切触れず、十分な安全距離を保ちます。これにより、漏電やショートの危険が完全に排除され、設置および使用プロセスが完全に安全になります。

高電圧機器が通電している場合、センサーは通電部分から発せられる電界信号を捕捉します。センサー内で、この信号は安定した電気信号に変換され、ディスプレイの電源モジュールに送信されます。

電源モジュールがこの有効な信号を受信すると、ディスプレイ上の三相インジケータライトが点滅し、高電圧機器が通電されていることを明確に示します。電界信号が検出されない場合 (つまり、電圧がない場合)、インジケーターライトは消灯したままとなり、明確な安全信号が得られます。
