真空遮断器 (VCB)、現代の中電圧配電における重要なデバイスです。私たちは、真空中でのアーク消滅の基本的な物理学を調査し、真空遮断器から動作機構に至るまでのコアコンポーネントを分析し、SF₆ テクノロジーとの詳細かつ実用的な比較を示します。この記事では、主要なアプリケーション分野、選択基準、メンテナンスのベスト プラクティスについても概説しており、これらはすべて業界のエンジニアリング原則に基づいています。プロフェッショナルとして中国を拠点とするメーカーおよびサプライヤー, カムウィルは、信頼性、寿命、環境への責任を兼ね備えた高品質でカスタマイズ可能な VCB ソリューションを、世界中の産業、商業、公共事業のプロジェクトに提供しています。

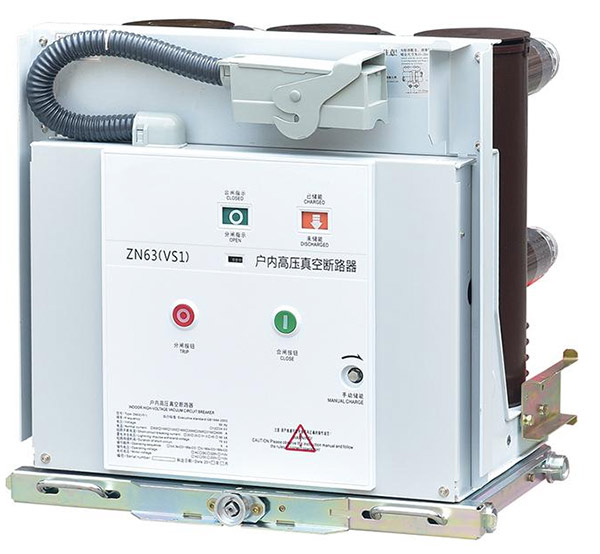

の真空遮断器 (VCB)は、信頼性の高い中圧配電の基礎となっており、変電所、産業プラント、商業施設の一次保護装置として機能します。オイル、空気、または SF₆ ガスに依存する古い技術とは異なり、VCB は高真空環境を使用して、故障時に接点が分離するときに形成されるアークを消します。この方法は、スイッチング速度、動作の信頼性、および環境安全性において明確な利点を提供し、3 kV から 36 kV までのアプリケーションに推奨される選択肢となっています。
現代の電気インフラでは、ストレス下でも機能するだけでなく、数十年にわたる使用期間にわたって最小限の介入で済む機器が求められます。 VCB は、寿命まで密閉された遮断器と堅牢な機械設計によってこの課題に対処し、他のタイプのブレーカーと比較してメンテナンス間隔を大幅に短縮します。カムウィルは、経験豊富な中国メーカーとして、熱帯の湿気から産業用の粉塵の多い環境に至るまで、幅広い動作条件にわたって一貫した性能を発揮するように設計された VCB の製造を専門としています。
この記事では、VCB テクノロジーに関する独自の技術的観点を提供し、その動作を管理するエンジニアリング原則、寿命を保証する重要なコンポーネント、新規または改修プロジェクトでこれらのデバイスを選択および指定する際にエンジニアが考慮する必要がある実際的な要素に焦点を当てます。
すべての VCB の中心には、基本的な物理原理が存在します。それは、高真空中では電気アークが持続できないということです。故障状態でブレーカーが部品に接触すると、電流はイオン化した金属蒸気を通過する経路を維持しようとします。しかし、遮断装置は 10-4 Pa 以下の圧力まで排気されるため、分子の平均自由行程は非常に長く、イオン化に利用できる粒子はほとんどありません。
実際に形成されるアークは、ほぼ完全に接触面からの金属蒸気のプラズマとして存在します。 AC サイクルでは電流が自然にゼロを通過するため、この蒸気はほぼ瞬時に冷却された接触面と周囲のアーク シールドに凝縮します。この急速な凝縮は、誘電回復- アークの再点弧を防止し、半サイクル以内に効果的に故障を解消します。プロセス全体はクリーンで静かで、接点の腐食が最小限に抑えられ、VCB の高い電気的耐久性に貢献し、全負荷動作が 5,000 回を超えることもあります。
重要なのは、真空遮断器の設計により、アークが集中して拡散したままとなり、セラミックのエンベロープに損傷を与える可能性のあるホットスポットが回避されることです。軸方向または半径方向の磁場接点などの特定の接点形状を使用すると、アークの動きをさらに制御し、均一な摩耗を保証するため、遮断器の機能寿命が延長されます。この消弧原理により、VCB は、他の技術では劣化が早くなるモーターの始動やコンデンサ バンクの切り替えなど、頻繁なスイッチング作業に非常に適しています。
中電圧アプリケーションの場合、真空と SF6 テクノロジーのどちらを選択するかは、一般的な技術上の決定です。どちらも成熟したテクノロジーですが、その特性はプロジェクトの優先順位に応じて異なります。以下の表は、外部ベンダーのデータに依存せず、運用要因と環境要因に基づいた独自の詳細な比較を示しています。
| パラメータ | 真空遮断器 (VCB) | SF6サーキットブレーカー |
|---|---|---|
| 中断媒体 | 真空 (絶縁耐力 ~10⁷ V/m) | SF₆ ガスの圧力 (通常 5 ～ 7 bar) |
| 代表的な電圧クラス | 3 kV ～ 36 kV (一次中電圧) | 3 kV – 800 kV+ (MV ～ EHV をカバー) |
| 環境への影響 | ゼロエミッション。温室効果ガスの影響がない | 高い GWP (23,500x CO₂)。厳密な取り扱いとリサイクルが必要 |
| 侵食と生命へのお問い合わせ | 浸食が少ない。最大 30 回の完全故障または 5,000 回以上のスイッチング動作までの電気的寿命 | 中程度の侵食。ガス分解生成物は管理が必要 |
| メンテナンス体制 | 最小限。遮断器は一生密閉されます。機構潤滑のみ | 定期的なガス密度チェック。水分と副産物のモニタリング |
| 作動機構 | スプリングまたは磁気アクチュエータ – 低エネルギー要件 | ばね、油圧、または空気圧 - 多くの場合、高エネルギー |
| 代表的な強み | 頻繁な切り替え、低メンテナンス、環境に優しい | 高電圧、コンパクトな設置、高故障電流能力に優れています |
この比較は、VCB が環境への責任、頻繁な稼働、低いライフサイクル コストが重要な用途に特に優れていることを示しています。中電圧ネットワーク向けの持続可能な高性能ソリューションを求める公益事業者や産業ユーザーにとって、VCB は魅力的な技術の選択肢となります。カムウィルは、これらの固有の利点を活用する VCB を製造し、屋内と屋外の両方で使用できる 12kV ～ 40.5kV の製品範囲を提供しています。
VCB は精密に設計されたコンポーネントのアセンブリであり、それぞれが信頼性の高い動作を保証する上で重要な役割を果たします。最も重要な 2 つの部品は、真空遮断器と操作機構です。
真空遮断器は、固定接点と可動接点を含む密閉されたセラミックシリンダーです。セラミック材料 (多くの場合、アルミナ) は、優れた誘電絶縁性と機械的強度を提供します。内部では金属ベローズが可動接点を外部操作ロッドに接続し、軸方向の動きを可能にしながら真空シールを維持します。洗練されたシールド システムが接点を囲んで金属蒸気を凝縮し、セラミック内面への堆積を防ぎ、デバイスの寿命にわたって絶縁の完全性を維持します。接点の材質は通常、銅クロム合金であり、溶接に対する耐性と、誘導性負荷のスイッチングに重要な低いチョッピング電流を維持する能力を考慮して選択されます。
操作機構は、接点を正確かつ迅速に開閉するための原動力を提供します。ばね動作機構は、その信頼性とトリップ中の外部電源からの独立性により、VCB で最も一般的です。エネルギーは（手動または電動充電システムを介して）閉鎖スプリングに蓄えられ、トリップ信号が受信されると放出されます。この蓄積されたエネルギー設計により、制御電圧に関係なく、ブレーカーが一定の速度と力で開くことが保証されます。その他のオプションには、永久磁石とラッチ用のコイルを使用する磁気アクチュエーターが含まれており、可動部品が少なく、よりシンプルな機械設計を提供します。 Comewill の VCB には、CT シリーズのような堅牢な機構が装備されており、最小限の調整で数千回の操作が行えるように設計されています。
VCB は、設置環境と特定の運用上の要求によって分類されます。主なタイプは次の 2 つです。
主な応用分野は次のとおりです。
幅広いポートフォリオを持ち、カムウィルは、屋内と屋外の両方のアプリケーション向けの VCB を供給し、特定の顧客要件とプロジェクト基準を満たすカスタマイズを提供します。
特定のプロジェクトに適切な VCB を選択するには、システム パラメータと動作条件の両方を徹底的に評価する必要があります。以下の基準が健全な調達決定の基礎となります。
これらの基準を慎重に評価することで、エンジニアと調達チームは、当面の技術要件を満たすだけでなく、長期的な信頼性とコスト効率も実現する VCB を指定できます。カムウィルは、顧客がこれらの選択肢を選択できるよう詳細な技術サポートを提供し、主要な国際規格に準拠した製品を提供します。
主な利点は、真空中で電流がゼロになった直後にアークを消滅させ、急速な誘電回復を実現できることにあります。これにより、アーク時間が非常に短くなり、接点の侵食が減少し、メンテナンスが最小限で済むため、中電圧システムの信頼性が高くなります。
VCB は主に中電圧アプリケーション向けに設計されており、約 3 kV から最大 36 kV までの範囲をカバーします。このため、配電ネットワークや産業用電力システムの標準的な選択肢となっています。
VCB は遮断媒体として真空を使用しており、温室効果ガスの影響がないため、環境面で大きな利点があります。対照的に、SF₆ ガスは地球温暖化係数 (GWP) が非常に高く、慎重な取り扱いと耐用年数終了後のリサイクル手順が必要です。
2 つの最も重要なコンポーネントは、真空遮断器 (密閉接点) と操作機構です。インタラプタの接点の材質とシールドが電気的寿命を決定し、機構の設計と材質の品質が機械的耐久性を決定します。
はい、VCB は、モーターの始動、コンデンサーバンクの切り替え、アーク炉の制御などの頻繁なスイッチング業務に非常に適しています。堅牢な設計と低い接触侵食により、多数の安全な操作が可能になります。
VCB は最小限のメンテナンスしか必要としません。主な作業には、適切な潤滑が行われているかどうかの操作機構の定期検査、機械的インジケータのチェック、損傷の兆候がないか遮断器の目視検査が含まれます。インタラプタ自体は生涯密閉されており、通常の使用条件下ではガスの補充や接点の交換は必要ありません。
