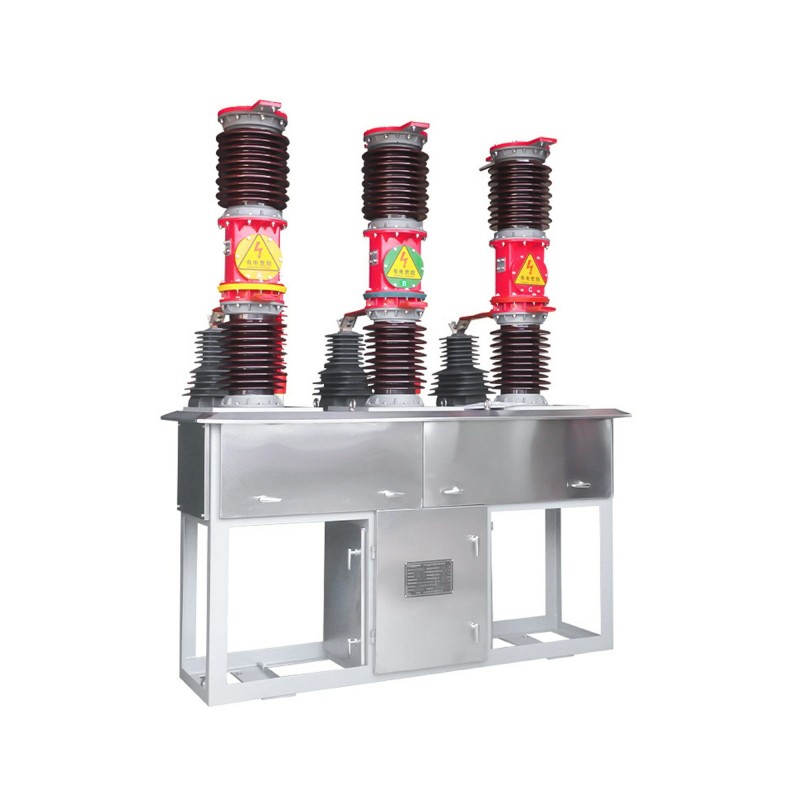

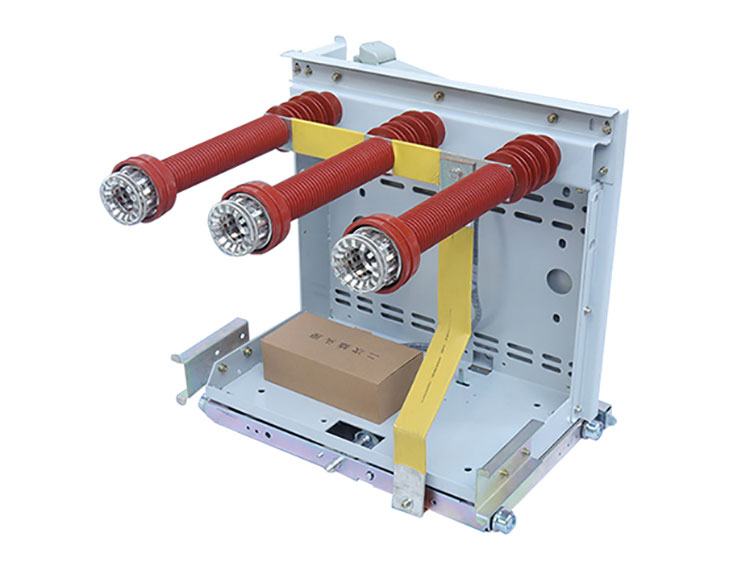

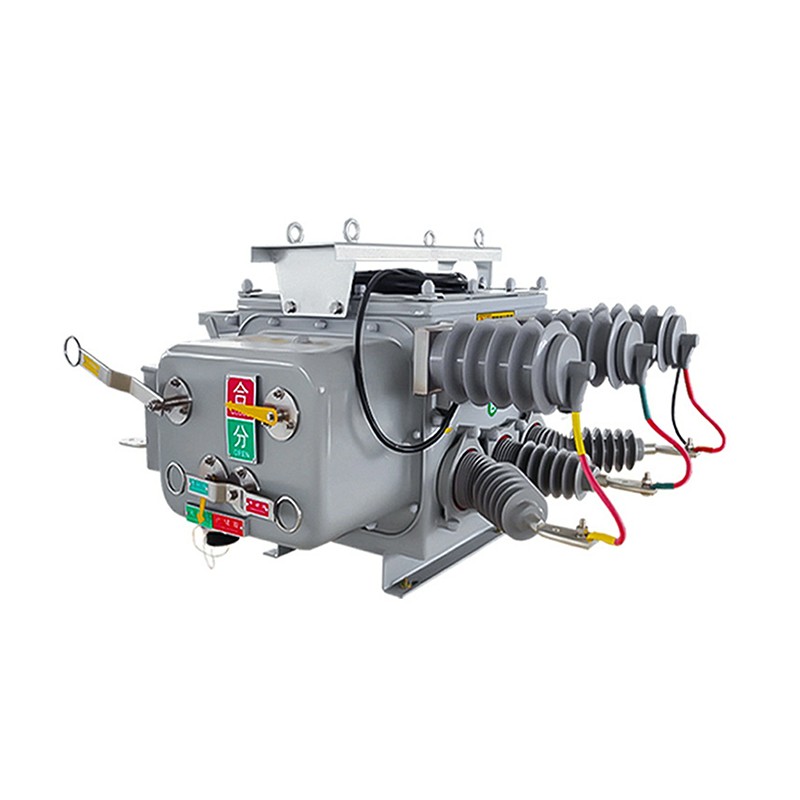

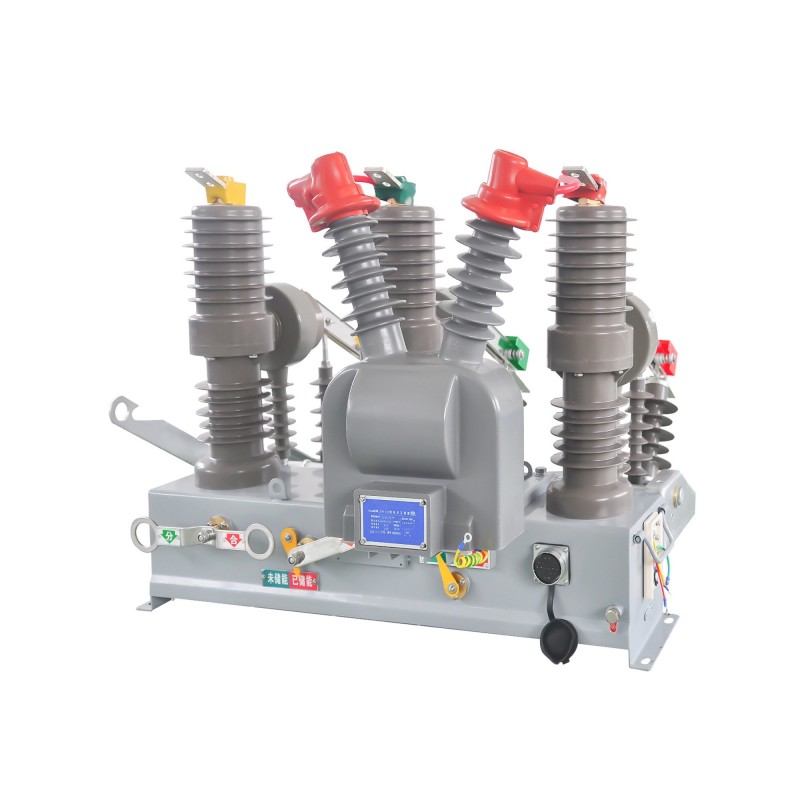

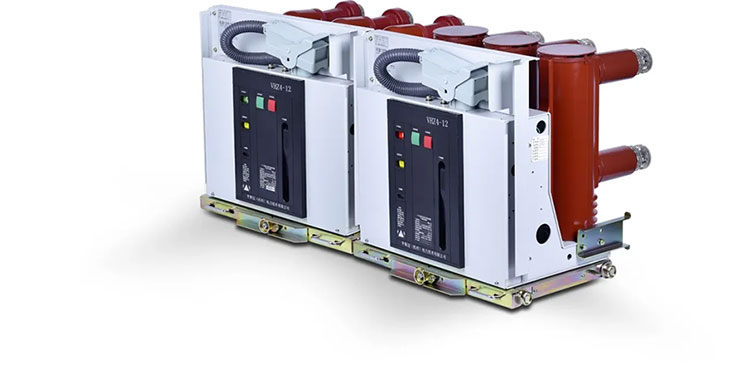

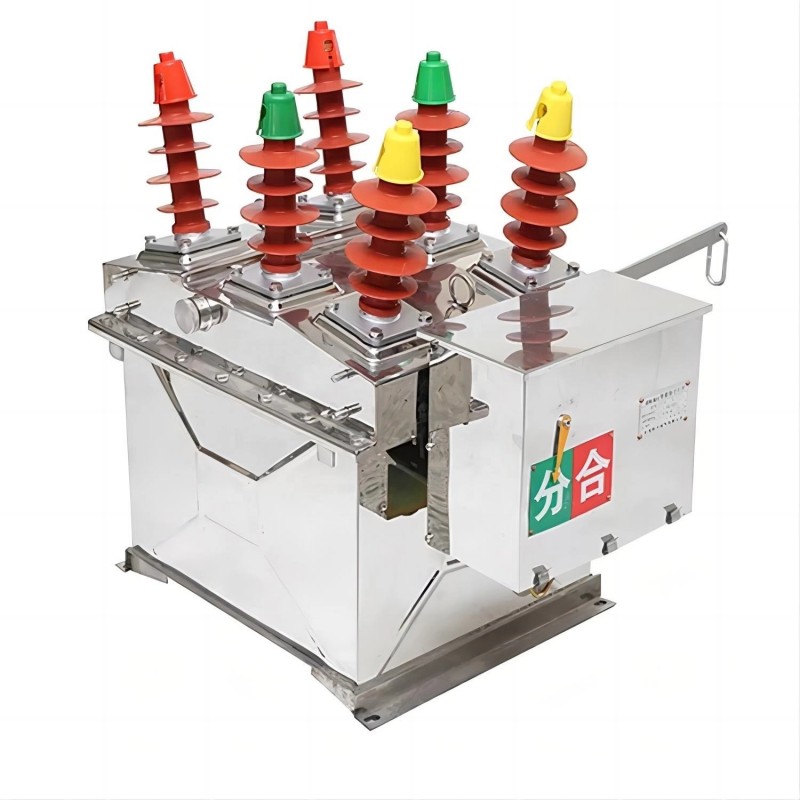

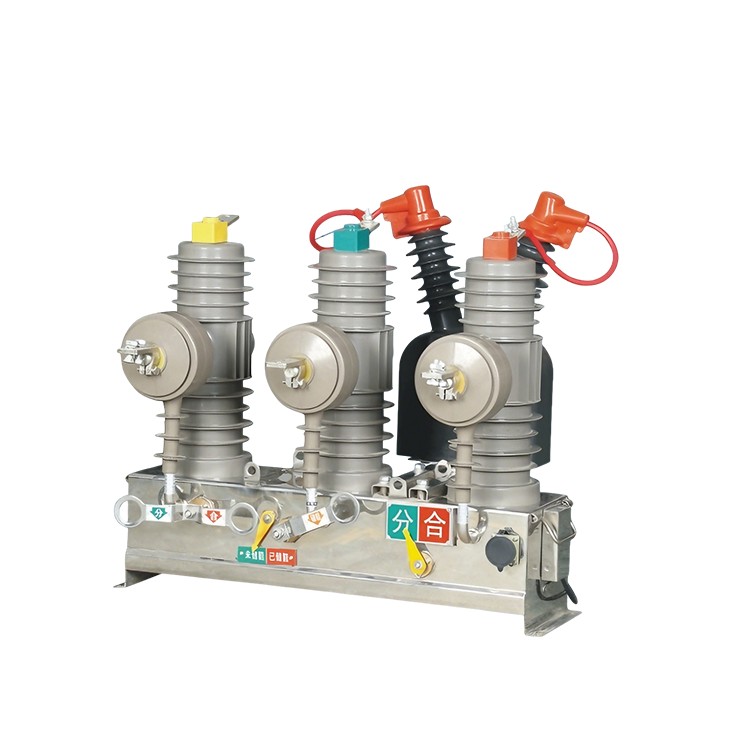

カムウィル、中国のメーカーおよびサプライヤーは、高品質を提供します屋外用真空遮断器真空消弧室とバネまたは電磁操作機構を使用して故障電流を遮断します。 これらのブレーカは、コンパクトな構造、素早いアーク遮断、強力な環境適応性を備えており、通常定格電圧が 5kV ～ 40.5kV の屋外電気ネットワークに広く設置されています。
屋外真空サーキットブレーカーは、屋外配電環境に設置するように設計されています。消弧媒体として真空遮断器を使用し、バネまたは電磁機構を通じて電気回路を開閉します。
障害が発生すると、真空チャンバー内で接点が分離し、電気アークが発生します。環境は高真空下にあるため、アークはすぐに消え、電流は安全に遮断されます。これらのブレーカーは、屋外変電所、柱設置型配電システム、および送電網インフラストラクチャで一般的に使用されます。
の操作屋外用真空遮断器主に真空遮断器と操作機構の 2 つの部分で構成されます。
真空アーク遮断
ブレーカーが開くと、分離接点間にアークが形成されます。真空チャンバー内では、アークを維持するためのガス粒子がほとんど存在しないため、アークは急速に消散します。
エネルギー貯蔵の仕組み
スプリング機構は機械的エネルギーを蓄積し、動作中に解放して接点を素早く動かし、電流を遮断します。
速い動作時間
通常の開放時間は 45 ミリ秒以下で、機器の損傷がシステム全体に広がる前にブレーカーが障害を切り分けることができます。
屋外真空遮断器装置を製造する中国の専門工場は、通常、配電ネットワークで使用される標準的な技術指標に従っています。
定格電圧
一般的なレベルには、12kV、24kV、および 40.5kV があります。
定格電流
一般的な定格電流の範囲は、システム容量に応じて 630A ～ 1600A です。
短絡遮断電流
ほとんどのブレーカーは 20kA ～ 31.5kA の遮断容量をサポートしています。
環境条件
屋外機器は通常、-40°C ～ +40°C の範囲内で動作し、汚染された環境向けに耐汚染性を備えて設計されています。
機械的寿命
多くのブレーカーの機械的寿命は 10,000 回以上に達します。
正しく設置すると、屋外真空遮断器を現場で安定して動作させることができます。
取付構造
ブレーカーは専用の鉄骨または柱構造物に固定されており、通常は高さ 4 メートル以上に設置されます。
コンポーネントの組み立て
コンポーネントは、構造フレーム→ポスト絶縁体→真空遮断器→バスバー接続の順に取り付けられます。
電気接続
出力ラインの間隔と極の距離は設計基準に従う必要があり、端子接続は防食グリースで保護する必要があります。
1. 高速アーク消火
真空遮断技術により、迅速なアーク抑制が可能になり、機器損傷のリスクが軽減されます。
2. 環境に配慮した設計
絶縁油やSF6ガスが不要なため、漏れや排出がありません。
3. メンテナンスの必要性が低い
密閉された真空チャンバーにより、内部接点の磨耗が軽減され、日常のメンテナンスが最小限に抑えられます。
4. 小型・軽量構造
従来の油遮断器に比べて構造が小さく、持ち運びや設置が容易です。
5. 屋外条件への適応
シリコーンゴムやエポキシ樹脂などの複合絶縁材料は、汚染フラッシュオーバー、紫外線放射、および温度変化に耐えるのに役立ちます。
