変圧器は現代の電力システムの測定精度、保護、制御をどのように改善できるのでしょうか?

電力システムにおいて電圧測定が重要なのはなぜですか?

電圧に関する信頼できる情報がなければ、電気ネットワークを安全かつ正確に制御することはできません。オペレータ、保護リレー、メーター、自動化システム、監視機器はすべて、一次電気回路の状態を表す測定信号に依存しています。

従来のメーターや低電圧制御機器を中電圧または高電圧回路に直接接続することは非実用的であり、潜在的に危険です。計器用変圧器は、高電圧回路と二次測定回路を電気的に分離しながら、一次電圧を表す比例二次信号を生成することでこの問題を解決します。

この分離にはいくつかの実際的な利点があります。測定機器は、一次システムに直接さらされるのではなく、標準化された二次電圧を中心に設計できます。保護リレーは、管理可能な信号を処理できます。エネルギーメーターは測定機能を実行できます。オペレータは、一次電圧を制御パネルに直接入力しなくても、電気ネットワークに関する情報を取得できます。

電圧情報は、電気状態が継続的に変化するシステムでは特に重要です。変電所、産業用配電システム、変圧器フィーダ、再生可能エネルギー ネットワーク、および複雑な公共施設システムはすべて、システム電圧に関する信頼できる情報を必要とします。

測定はトラブルシューティングにも対応します。観測された二次信号が予期せず変化した場合、エンジニアはその原因が一次システム、計器用変圧器、配線、保護回路、または測定チェーンの他の部分に関連しているかどうかを調査できます。

したがって、信頼性の高い測定チェーンは、適切に選択された計器用変圧器から始まります。精度、絶縁、接続構成、二次負荷、環境条件、保護要件をすべて一緒に考慮する必要があります。

主な種類と構成は何ですか?

計器用変圧器は、設置、相配置、巻線構成、絶縁技術、動作原理によって分類できます。これらのカテゴリは、エンジニアがシステム要件に応じて選択を絞り込むのに役立ちます。

屋内構成

屋内ユニットは、開閉装置、変電所、電気室、またはその他の保護された環境内に設置することを目的としています。エンクロージャと断熱設計は、制御された屋内環境を中心に最適化できます。

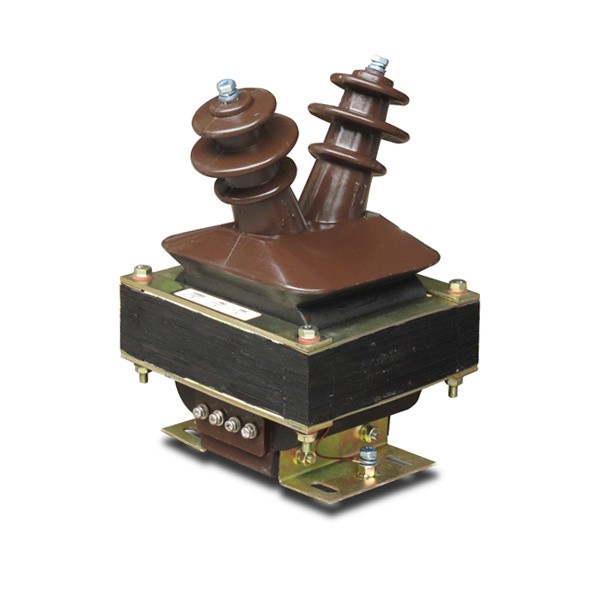

エポキシ樹脂キャスト設計は、物理的なアセンブリを比較的コンパクトに保ちながら、固体絶縁によって密閉構造を作成できるため、コンパクトな屋内の中電圧アプリケーションで一般的です。

屋外構成

室外機は、雨、湿気、温度変化、日光、ほこり、汚染、その他の環境条件に直接さらされます。したがって、ハウジングと断熱の配置は屋外での使用に対応する必要があります。

単相構成

単相設計は、各相が個別に測定される場合、またはアプリケーションで定義された相対グランドまたは相間測定配置が必要な場合に一般的に使用されます。

三相構成

三相配置により、三相電気ネットワークの調整された電圧測定が可能になります。正確な接続は、システムの中立構成と保護機能または計測機能によって異なります。

2 巻線構成と 3 巻線構成

2 巻線設計には 1 つの一次巻線と 1 つの二次巻線が含まれます。 3 巻線設計では、電気方式に応じて、別個の保護または接地関連機能をサポートする補助二次巻線が追加されます。

乾式およびキャストレジンシステム

乾式システムでは、液体誘電体を使用せずに固体絶縁体または乾式絶縁体を使用します。エポキシ樹脂キャスト構造は、選択されたコンポーネントを完全にカプセル化することができ、機械的安定性と湿気や汚染に対する耐性を提供します。

油浸設計

油浸構成では、誘電体および熱システムの一部として絶縁油が使用されます。これらの設計には、適切なタンク構造、密閉、オイル管理、およびメンテナンス手順が必要です。

インフレータブルまたはガス断熱構成

ガス絶縁設計は、密閉された誘電体システムが適切な場合に使用できます。選択には、エンクロージャの密閉、ガス特性、圧力管理、サービス手順、および環境要件を考慮する必要があります。

容量性および電子技術

すべての電圧測定システムが従来の電磁トランスに依存しているわけではありません。容量性変圧器は容量性分圧器を電磁セクションと組み合わせて使用​​しますが、電子電圧センサーは感知および信号変換方法を使用して比例した電気出力を生成します。

選択は、単に製品カテゴリではなく、アプリケーションとネットワークの要件から始める必要があります。異なる構成でも同様の測定機能を満たしながら、異なる設置およびメンテナンス特性を提供できます。

絶縁と電気的絶縁がなぜ重要なのでしょうか?

電気的絶縁は、計器用変圧器が使用される主な理由の 1 つです。一次回路は、従来の測定および制御デバイスの安全動作範囲をはるかに超える電圧で動作する可能性があるため、絶縁システムは一次回路と二次回路の間に信頼性の高い分離を確立する必要があります。

一次から二次への分離

絶縁システムは、定格一次電圧および定義された過渡条件に関連する電気的ストレスに耐える必要があります。設計には、絶縁材料、沿面距離、クリアランス、巻線の配置、カプセル化、端子、およびエンクロージャの形状が含まれます。

固体絶縁体

キャスト樹脂設計では、巻線やその他の電気部品をカプセル化できます。このアプローチにより、内部絶縁表面が湿気や汚染に直接さらされるのを減らしながら、コンパクトで機械的に安定した構造を実現できます。

油絶縁

オイルは誘電絶縁と熱伝達特性の両方を提供します。油を充填した設計では、意図した内部環境を維持するために適切な封じ込めと密閉が必要です。

ガス絶縁

ガス絶縁アセンブリでは、密閉された誘電体媒体が使用されます。エンクロージャは完全性を維持する必要があり、サービス手順では誘電体媒体と機器の圧力または密閉構造を考慮する必要があります。

沿面距離とクリアランス

クリアランスは導電性部品間の空気中の最短距離を指しますが、沿面距離は絶縁表面に沿った距離を指します。どちらも中電圧および高電圧機器の設計において重要です。

絶縁表面の汚染は漏れ電流の経路を作る可能性があるため、環境汚染により沿面距離の重要性が高まる可能性があります。

したがって、断熱材は単一の材料から選択できるわけではありません。これは、形状、材料、製造品質、環境への曝露、および電気調整を含む完全なエンジニアリング システムです。

これは購入者にとって、断熱材の説明が具体的である必要があることを意味します。乾式、注型樹脂、油浸、ガス絶縁などの用語が出発点となりますが、技術仕様では、対象となる電圧クラスや設置条件も説明する必要があります。

電磁設計と容量設計の違いは何ですか?

電圧測定テクノロジが異なれば、同じ基本的な問題が異なる方法で解決されます。動作原理を理解することは、エンジニアが機器をネットワークやアプリケーションに適合させるのに役立ちます。

電磁技術

従来の電磁設計では、磁気コアを介して結合された一次巻線と二次巻線が使用されます。これはよく知られており、確立されており、多くの中電圧測定および保護アプリケーションに適しています。

その選択には、一次電圧、二次電圧、周波数、精度、負担、絶縁、巻線構成が含まれます。

容量性変圧器技術

容量性変圧器は、電磁変圧器セクションが信号を処理する前に、容量性分圧器を使用して一次電圧を下げます。このアーキテクチャは、より高い電圧レベルで役立ち、その構造に応じて特定の通信関連アプリケーションもサポートできます。

容量性コンポーネントは分圧ネットワーク全体の一部を形成するため、絶縁、周波数の動作、補償、およびシステム接続を慎重に検討する必要があります。

電子電圧検知

電子変圧器またはセンサーは、感知素子と電子コンバーターを使用して比例出力を生成します。これらのテクノロジーは、コンパクトなシステム アーキテクチャとデジタル保護または監視システムとの統合をサポートできます。

出力インターフェイス、電力要件、信号プロトコル、精度、環境制限、下流システムとの互換性を明確に指定する必要があります。

テクノロジーの選択が重要な理由

適切なテクノロジーは、一般的な設定ではなくネットワークに依存します。コンパクトな屋内中電圧開閉装置アプリケーションには、高電圧屋外変電所とは異なる要件がある場合があります。

スペース、環境暴露、絶縁要件、メンテナンス戦略、測定精度、通信アーキテクチャ、および目的の保護機能はすべて、適切なテクノロジーに影響を与えます。

単相アプリケーションと三相アプリケーションはどのように異なりますか?

変圧器は電気ネットワーク内の電圧の測定方法に一致する必要があるため、位相配置はシステム設計の重要な部分です。

単相測定

単相ユニットは、配線方式に応じて、個別の相、または定義された相対接地電圧または相間電圧を測定するために使用できます。

この配置は、個別の位相測定が必要な場合、または保護設計で特定の電圧基準を使用する場合に一般的です。

三相測定

三相システムでは、三相電圧の調整された測定が必要です。変圧器の構成は、システムが接地されているか、非接地であるか、または別の中性配置を使用しているかによって異なります。

したがって、同様の電圧定格を持つ 2 つのシステムには異なる変圧器の配線が必要になる可能性があるため、接続図は不可欠です。

巻線配置

二重巻線設計は 1 つのメイン二次回路を提供します。 3 巻線設計では、別の機能に割り当てることができる 2 次巻線をもう 1 つ追加します。

追加の巻線は、計測回路と保護回路に個別の出力が必要な場合に役立ちます。

接続方式

可能な構成には、相間測定、相対グランド測定、オープンデルタ関連の構成、またはその他のシステム固有の構成が含まれます。正しいスキームは電気ネットワークによって異なります。

配線図が重要な理由

製品名だけでは、完全な相と巻線構成を必ずしも伝えることができません。配線図は、どの端子が各巻線に属しているか、および変圧器が外部システムにどのように接続されるべきかを示しています。

これは、二次回路が複数の異なるデバイスに接続されているカスタマイズされた設置の場合に特に重要です。

計測器の電圧測定を使用するアプリケーションはどれですか?

電圧測定は、現代の電気インフラの多くの部分で必要とされています。正確な変圧器の構成は、ネットワーク電圧、物理的環境、精度要件、保護方式、接続された機器の種類によって異なります。

変電所用途

変電所では、保護リレー、計測、制御システム、およびオペレーターの監視のために電圧信号が頻繁に必要になります。したがって、変圧器は一次ネットワークと制御室の間の重要なインターフェイスになる可能性があります。

産業施設

大規模な産業施設には、モーター、変圧器、プロセス機器、配電盤に電力を供給する複数の中電圧フィーダがある場合があります。電圧測定は、日常的な監視機能と保護機能の両方をサポートします。

再生可能エネルギーシステム

太陽光発電と風力発電の設備では、電圧測定によって保護、監視、同期、ネットワーク制御をサポートできる集電および変電システムが使用されます。

開閉装置の用途

コンパクトな鋳造樹脂設計は、スペース、絶縁、耐汚染性、配線へのアクセスのしやすさのバランスが必要な屋内開閉装置アセンブリに統合できます。

商業ビル

大規模な商業施設では、中電圧の受電電源と内部配電システムを使用する場合があります。計器の電圧測定は、一次回路からの必要な分離を維持しながら、エネルギー管理および保護システムに情報を提供できます。

これらすべてのアプリケーションにおいて、変圧器は一般的な製品カテゴリではなく、実際の電気ネットワークに基づいて選択する必要があります。

専門的な技術仕様には何を含めるべきですか?

専門仕様書は、電気技術者、調達チーム、製造業者、設置業者、コミッショニング担当者、および保守スタッフが必要な変圧器構成を正確に理解するのに十分な情報を提供する必要があります。

電気ネットワークから始める

仕様では、まず主な電気システムを定義する必要があります。これには、電圧、周波数、位相構成、接地配置、および目的の測定点が含まれます。

すべての二次出力を定義する

各二次巻線には明確な目的がある必要があります。計測巻線と保護巻線は、単に両方とも低電圧を出力するという理由だけで同一のものとして扱うべきではありません。

つながりのある負担を定義する

仕様では、メーター、リレー、トランスデューサー、制御機器、端子台、およびおおよそのケーブル長を特定する必要があります。完全に接続された負荷によって、二次巻線の実際の負荷状態が決まります。

断熱および環境要件を定義する

設置場所を明確に記載する必要があります。屋内システムと屋外システムでは、異なる断熱材、筐体、表面処理、環境特性が必要になる場合があります。

物理的寸法を定義する

変圧器を開閉装置コンパートメント内に設置する場合、取り付け寸法、端子位置、固定穴、全体の高さ、幅、奥行きが重要になることがあります。

配線と接続図を定義する

管理された回路図では、一次端子、二次端子、巻線関係、接地点、および外部保護装置を特定する必要があります。

検査とテストの定義

テストは変圧器のタイプとプロジェクトの要件に対応する必要があります。定期的なチェックには、電気的性能、絶縁関連のチェック、巻線関係、および機能検証が含まれます。

実用的な選択ワークフロー

1. プライマリ ネットワークを定義します。電圧、周波数、位相構成、接地配置、測定場所を特定します。
2. 二次的な要件を定義します。二次電圧、巻線数、各出力の用途を指定します。
3. 精度を決定する:精度クラスを計測、監視、保護、または制御の要件に合わせます。
4. 負担の計算:メーター、リレー、配線、端子、トランスデューサー、その他の接続機器が含まれます。
5. 断熱材を選択してください:適切な乾式、キャストレジン、オイル、ガス​​、またはその他の断熱構造を選択します。
6. 環境を確認してください:屋内または屋外の状態、湿度、汚染、温度、高度を評価します。
7. 保護を確認してください:ヒューズの配置、接地、保護回路の組み込みを確認してください。
8. 身体的なフィット感をチェックする:最終的な取り付けの際は、取り付け寸法と端子配置を確認してください。
9. ドキュメントを確認します。図面、銘板データ、配線図、および技術仕様に同じ構成が記載されていることを確認してください。

このアプローチにより、システム設計から製品選択までのより明確な技術的パスが作成されます。また、負担や端子の位置など、一見些細な点がインストール中に問題になる可能性も低くなります。

承認前に購入者は何を要求する必要がありますか?

• 寸法図:全体寸法、取付箇所、端子、取付スペースをご確認ください。
• 配線図:一次端子と二次端子の関係と接地点を確認してください。
• 銘板情報:電圧比、周波数、精度等の定格特性をご確認ください。
• 断熱材の説明:誘電構造と設置環境をご確認ください。
• テスト情報:選択した構成に該当するルーチンまたはパフォーマンス テストを確認します。
