真空遮断器 (VCB)は、迅速なアーク消滅、温室効果ガス排出ゼロ、最小限のメンテナンスを提供する中電圧保護のゴールドスタンダードとなっています。この包括的なガイドは、「VCB はどのように機能するの?」という重要な質問に答えます。そのコアコンポーネントは何ですか?真空接触器とどう違うのですか?そして、なぜそれらが公益事業、産業、再生可能エネルギーに好まれる技術なのでしょうか?大手メーカーからの洞察をもとにカムウィル、この記事は、エンジニアとバイヤーに、アプリケーションに適切な VCB を選択するための知識を提供します。
真空サーキットブレーカーの有効性は、既知の電気絶縁体の中で最も優れたものの 1 つである高真空を使用してアークを消滅させることにあります。 VCB の接点が離れると、プラズマを維持するためのガス分子がほとんど存在しないため、形成されるアークは急速に消失します。これにより、中断時間が AC 波形の半サイクル未満になり、障害エネルギーが最小限に抑えられ、下流の機器が保護されます。さらに、VCB は温室効果ガスを排出しないため、SF6 ブレーカーよりも環境的に優れており、持続可能な電力網の重要な技術となっています。
の操作VCB一連の迅速かつ正確なステップに分解できます。
このプロセス全体はマイクロ秒単位で実行されるため、VCB は負荷と故障電流の両方のスイッチングにおいて非常に高速で信頼性が高くなります。
高品質の VCB は、いくつかの重要なコンポーネントのアセンブリです。
どちらも真空遮断器を使用しますが、VCB と真空接触器は異なる目的を果たします。以下の表は主な違いを明確にしています。
| 特徴 | 真空遮断器 (VCB) | 真空接触器 |
|---|---|---|
| 主な役割 | 故障電流 (短絡) およびまれなスイッチングに対する保護。 | モーターやヒーターなどの負荷の頻繁な動作切り替え。 |
| 電圧範囲 | 3 kV ～ 36 kV (特殊モデルの場合は最大 40.5 kV)。 | 最大 15 kV、通常 200 A ～ 630 A。 |
| 一般的な負荷 | 変圧器、発電機、コンデンサ、大型モーター、配電フィーダー。 | モーター、照明、加熱回路、頻繁に切り替えられる機器。 |
| スイッチング周波数 | 頻度は低い（保護と隔離）。 | 非常に頻繁に行われます (数千回の操作)。 |
| 短絡定格 | 高 (通常 20 kA ～ 50 kA)。 | 低い (最大 10 kA)。 |
真空サーキットブレーカは、中電圧アプリケーションに最適な選択肢となる、魅力的な一連の利点を提供します。
VCB は、さまざまな環境や運用ニーズに合わせていくつかの構成で利用できます。

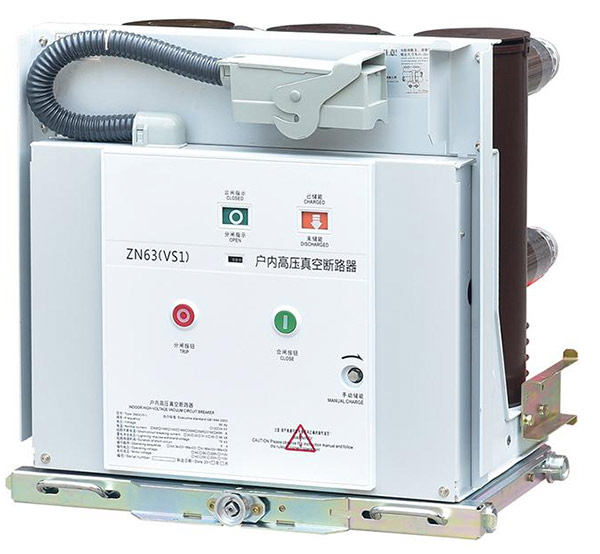

工場、商業ビル、屋内変電所内の開閉装置パネルに設置するために設計されたコンパクトなユニットです。例としては、広く使用されている VS1 ～ 12 固定式および引出し式が挙げられます。
変電所や送電網向けに構築された耐候性モデルで、雨、風、極端な温度に耐えることができます。
VCB は、幅広い業界やインフラストラクチャにわたって不可欠です。
A1: 主な違いは消弧媒体です。VCB は真空を使用しますが、SF6 ブレーカーは加圧ガスを使用します。 VCB はより環境に優しく (温室効果ガスの排出がなく)、誘電回復が速く、中電圧アプリケーションのメンテナンスが少なくて済みます。
A2: 真空遮断器は一生密閉されており、通常の状態では通常 10 ～ 20 年間持続します。操作機構の機械的寿命は 30,000 回を超えることがよくあります。
A3: はい。ただし、プリストライク、突入電流、再ストライクを最小限に抑え、接点の寿命とシステムの安定性を確保するには、制御されたスイッチングを備えた特殊なコンデンサ スイッチング VCB を使用することをお勧めします。
A4: 定期メンテナンスは、真空遮断器そのものではなく、動作機構、電気接続、制御回路に重点を置きます。一般的なタスクには、3 ～ 5 年ごとの目視検査、接触抵抗測定、機械的動作テストが含まれます。
A5: もちろんです。屋外用 VCB は、過酷な環境条件に耐えられるよう、耐候性エンクロージャ、高級絶縁体、防食処理を備えて特別に設計されています。
真空サーキットブレーカーは、優れた性能、環境への責任、長期的な信頼性を兼ね備え、現代の中電圧配電において明らかに勝者です。業界がSF₆の段階的廃止を続ける中、高品質のVCBに対する需要は高まる見通しです。機器が一貫したパフォーマンスと安全性を確実に提供するには、信頼できるメーカーを選択することが重要です。
カムウィルは、中国を拠点とする大手工場およびサプライヤーであり、屋内、屋外、特殊な VCB を幅広く提供しています。当社の製品は精密に設計され、厳密にテストされており、在庫注文とカスタム卸売プロジェクトの両方に利用できます。 Comewill を選択すると、工場での直接価格設定、技術的専門知識、迅速な顧客サポートの恩恵を受けることができます。
カムウィル と提携して信頼性の高い電力保護を実現
標準の屋内 VCB が必要な場合でも、頑丈な屋外ユニットが必要な場合でも、特殊な設計が必要な場合でも、カムウィル解決策があります。当社のチームは、技術仕様、価格、納期についていつでもお手伝いいたします。
📧お問い合わせ要件について話し合ったり、見積もりを依頼したりするには、今すぐお問い合わせください。次のプロジェクトをサポートできることを楽しみにしています。
