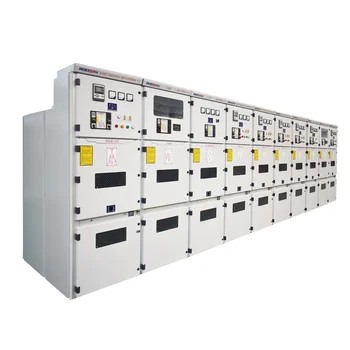

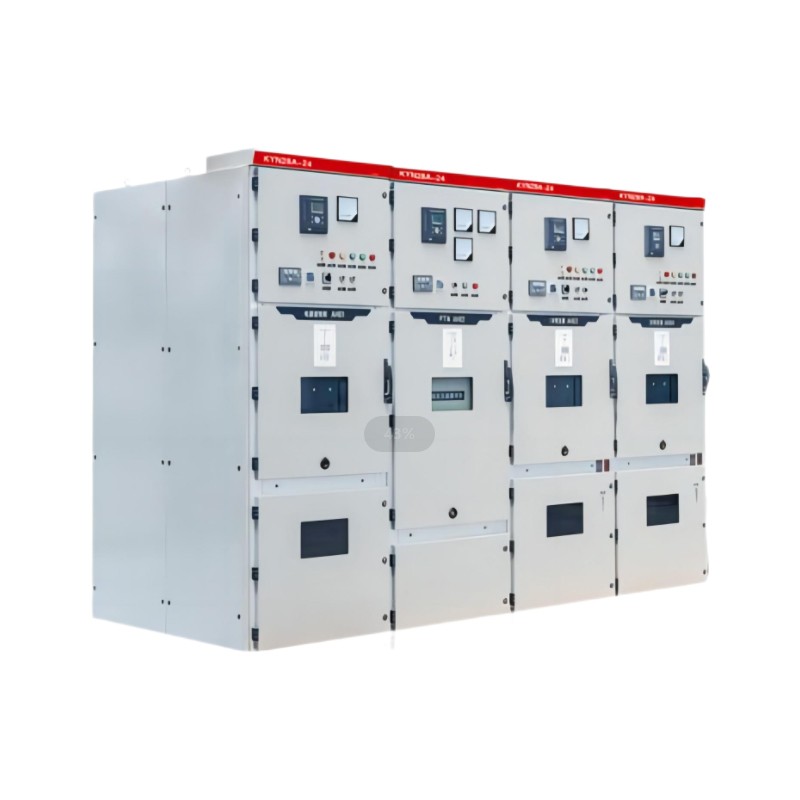

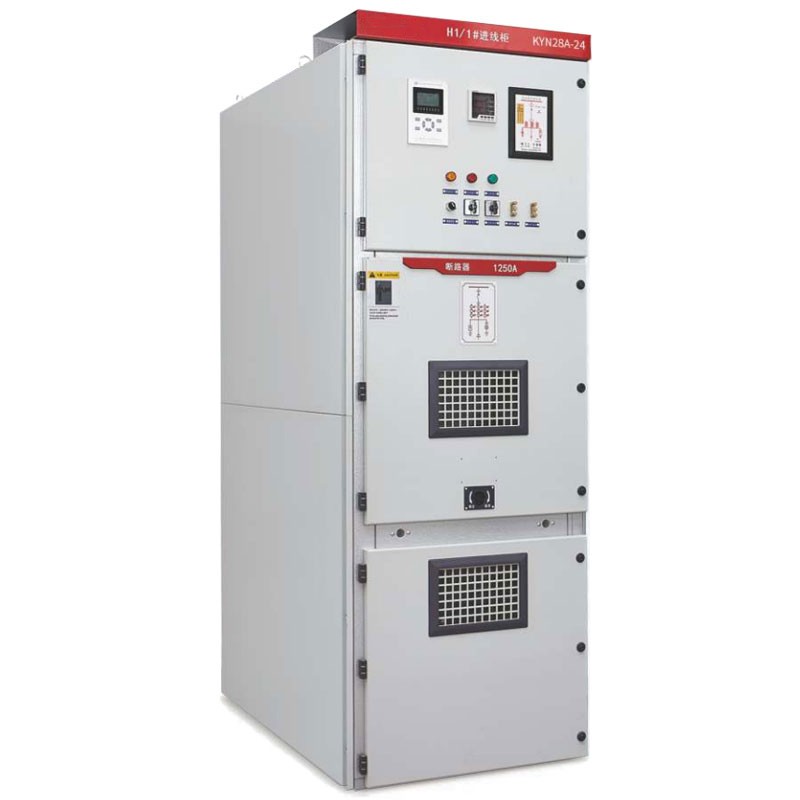

高品質のKYN28-24KVスイッチギアは中国のメーカーComewillによって提供されています。引き出し可能な回路ブレーカー設計、高度な「Anti-5」機械的インターロック保護、VS1-24 や世界的な同等品などの主要な真空回路ブレーカーとの互換性を備えています。柔軟な設置、強力なアーク保護、スマート グリッド監視システムのサポートにより、変電所、産業プラント、エネルギー インフラストラクチャで広く使用されています。
このオールインワン配電ユニットは、発電所 (小型/中型発電機からの電力の送電)、工業/鉱山現場 (オンサイト配電の処理)、電気産業の二次変電所 (送電網の制御、保護、監視) などの主要なアプリケーションにわたる重労働を実行します。また、DL/T404、IEC298、GB3906 規格を満たしており、すべてのコンプライアンス ボックスにチェックを入れるように設計されているため、認定されていない機器を使用する必要はありません。
本当の勝利はここにあるのか？安全上のリスクを一掃する堅牢なインターロック システム。荷物を積んでいるときにサーキットブレーカートロリーを引き抜くのを防ぎ、ブレーカーの偶発的なオン/オフ切り替えを防ぎ、アーススイッチがオンになっている場合にブレーカーの閉鎖をブロックし、誤ってライブコンパートメントに入らないようにし、アーススイッチが誤って作動するのを防ぎます。安全性に関して近道はありません。これはどの現場にとっても重要です。
発電所、工業用地、または変電所用に購入する場合でも、Welcome (Wenzhou) Electric Co., Ltd の KYN28-24KV 開閉装置は大量購入の準備ができています。お客様のセットアップに合わせて微調整できるため、画一的なソリューションを強制する必要はありません。
KYN28-24KV 開閉装置: 使用条件と特徴
シンプルにしましょう。ここでは、調達の問い合わせに向けて、KYN28-24 スイッチギアの使用と選択について知っておく必要があることを説明します。
通常の使用条件
このギアは実際の現場の雰囲気を扱うように作られているので、その概要は次のとおりです。
温度範囲: -15℃ ～ +40℃ で動作します。屋内のほとんどの場所では問題ありません。
湿度制限: 日平均湿度 ≤ 95% (蒸気圧 ≤ 2.2kPa)。月平均 ≤90% (蒸気圧 ≤1.8kPa) - 湿った状態でも維持されます。
耐震性: 8度以下の地震に耐え、横揺れ0.3g、縦揺れ0.15gで安定しています。
汚れ耐性: グレード 3 の汚れた場所に適合し、産業用の粉塵や汚れに強いです。
設置の詳細: 屋内のみ、アンカーボルトまたは溶接で取り付けられ、正しく設置するのが簡単です。
この開閉装置を調達する場合、次のことが重要です。
「Anti-5」メカニカル ラッチ: 非常に信頼性が高く、安全上のリスクが軽減され、メンテナンスが簡単になります (複雑な修正は必要なく、単純なメンテナンスのみです)。
2 つの引き出し可能なスタイル: ミドル ローリング オプションとフロア ローリング オプション - サイトの技術的ニーズや運用習慣をすべてカバーします。
柔軟な VCB ペアリング: 当社独自の Zn85-40.5/VS1-40.5 VCB や、他のブランドの VD4、VB2、3AH などのグローバル ピックで動作します。ロックインはなく、信頼できるパーツを使用します。
屋内産業用セットアップまたは二次変電所用に購入する場合でも、Welcome (Wenzhou) Electric Co., Ltd の KYN28-24 開閉装置は耐久性、安全性、柔軟性を提供します。大量注文にも対応できるよう準備を整えており、サイトの正確なニーズに合わせて調整することができます。
| アイテム | ユニット | データ | |
| 定格電圧 | KV | 13.8、15、17.5、20、22、24 | |
| 定格絶縁レベル | 1分P.F.耐電圧(相対地間/ギャップ間) | KV | 50/60 |
| 雷インパルス耐電圧(相対地間/ギャップ間) | KV | 125/145 | |
| 定格周波数 | Hz | 50/60 | |
| 定格電流 | A | 630、1250、1600、2000、2500、3150 | |
| 定格短時間耐電流（4s） | か | 16、20、25、31.5、40、50 | |
| 定格ピーク耐電流※ | か | 40、50、63、80、100、125 | |
| 保護クラス |
|
エンクロージャ: lP4X、IP2X (VCB ドアが開いた状態) | |

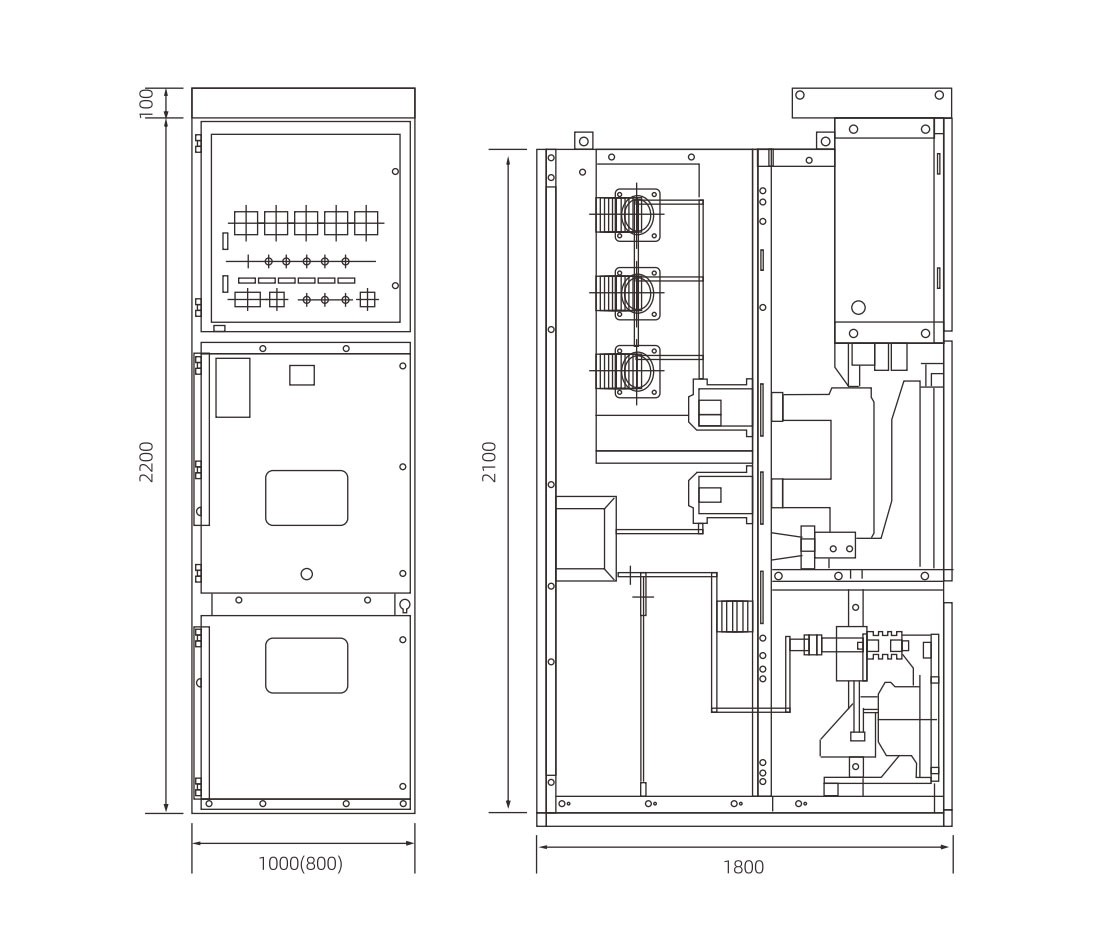

| 外形寸法（幅×奥行き×高さ） | mm | 1000(800)×1800×2400 | |
| 重さ | kg | 840-1500 | |
| 状態 | 仕様 |
| 周囲温度 | +15°C ～ +40°C (24 時間で平均 ≤35°C) |
| 高度 | ≤1000m |
| 相対湿度 | 月平均 ≤90%、蒸気圧 ≤1.8kPa |
| 粉塵、煙、ガス | 腐食性、可燃性、または導電性の汚染がないこと |
| 振動・地動 | 無視できる |
| 電磁妨害 | 二次回路で誘導される ≤1.6kV |
| アイテム | ユニット | データ |
| 定格電圧 | kV | 24 |
| 定格周波数 | Hz | 50 / 60 |
| 雷インパルス耐電圧（相、接地） | kV | 60 |
| 雷インパルス耐電圧（アイソレータ） | kV | 79 |
| 電源周波数耐電圧(相、接地) | kV | 125 |
| 電源周波数耐電圧（アイソレータ） | kV | 145 |
| 補助回路耐電圧 | V | 2000 |
| サーキットブレーカーの定格電流 | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| 短絡遮断電流 | kA | 20/31.5 |
| 短絡閉路電流(ピーク) | kA | 50 / 80 |
| 短時間耐電流 | kA | 20/31.5 |
| ピーク耐電流 | kA | 50 / 80 |
| 補助回路電圧 | V | AC/DC110/220 |
| 保護等級 | — | IP4X（ドア開放時はIP2X） |
| 寸法（幅×奥行き×高さ） | mm | 800×1810×2380 / 1000×1810×2380 |
| 重さ | kg | 840～1140 |
| アイテム | ユニット | データ |
| 定格電圧 | kV | 24 |
| 雷衝撃耐性 | kV | 60 |
| 電源周波数耐性 | kV | 125 |
| 定格周波数 | Hz | 50 / 60 |
| 定格電流 | A | 630–3150 |
| 短絡遮断電流 | kA | 20/31.5 |
| 閉成電流(ピーク) | kA | 50 / 80 |
| 短時間耐電流 | kA | 20/31.5 |
| ピーク耐電流 | kA | 50 / 80 |
| コンデンサバンクブレイク（シングル/バックツーバック） | A | 630 / 400 |
| 休憩時間 | 回 | 50 |
| 機械的寿命 | 回 | 20,000 |
| 動作シーケンス | — | O-0.3s-CO-180s-CO |
| アイテム | ユニット | データ |
| コイル電圧 (閉/トリップ) | V | AC220、AC110、DC220、DC110 |
| コイル電流 | A | 1.1A(220V)、3.1A(110V) |
| エネルギー貯蔵モーター電力 | W | 80/100 |
| エネルギー貯蔵時間 | s | ≤10 |
1. KYN28-24KV メタルクラッド開閉装置が従来の固定型開閉装置よりも優れているのはなぜですか?
従来の固定開閉装置では、部品を修理または交換するためだけにシステム全体をシャットダウンする必要があり、非常に面倒です。当社の KYN28-24KV は引き出し可能な手押し車設計を採用しており、セットアップ全体の電源を落とさずにコンポーネントの分離、メンテナンス、または部品の交換を行うことができます。それに加えて、金属被覆構造によりアーク保護が強化され、オペレーターの安全が確保され、内部ユニットを迅速に交換できるため、ダウンタイムが最小限に抑えられます。これは、停止を許容できないサイトにとって非常に大きな問題です。
2. このメタルクラッド開閉装置はスマート変電所で使用できますか?
絶対に。当社は、スマート グリッドとの互換性を備えた KYN28-24KV を構築しました。これにリモート コントロール ターミナル、デジタル リレー、SCADA システムを追加できるため、リアルタイムの監視、瞬時の保護トリガー、グリッド管理セットアップとのシームレスな通信が実現します。最新のスマート変電所の構築にぴったり適合し、追加の改造の煩わしさはありません。
3. KYN28-24 メタルクラッド開閉装置はどのような環境に最適ですか?
これは屋内での使用を目的として作られており、都市部の変電所 (都市送電網への電力供給)、発電所 (電力供給)、鉱山現場 (厳しい産業施設)、大規模商業ビル (ショッピングモール、高層ビル) など、最高レベルの安全性と監視を備えた信頼性の高い高電圧配電が必要な場所で威力を発揮します。丈夫で安全、そして監視しやすいギアが必要な場所ならどこでも、これが最適です。
Welcome (Wenzhou) Electric Co., Ltd では、バイヤーとオペレーターが持つ本当の質問に答えるために、KYN28-24KV 開閉装置を設計しました。綿密なものではなく、プロジェクトに役立つソリューションだけです。
