カムウィルは、中国を拠点とする信頼できる電気機器のメーカーおよびサプライヤーであり、高品質を提供しています。複合計器用変圧器変流器と電圧変圧器の機能を 1 つのユニットに統合したものです。在庫、卸売、カスタマイズが可能なこれらの変圧器は、配電システムにおける電気エネルギーの測定と保護のための、コンパクトで安全かつコスト効率の高いソリューションを提供します。これらは、産業、鉱業、地方の電力網アプリケーションで広く使用されています。

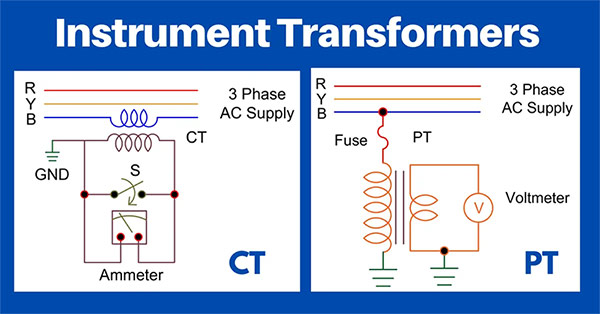

複合計器用変圧器は、電流変圧器と電圧変圧器の機能を 1 つの筐体に統合した電気装置の一種です。電流ユニットは高電流ラインに直列に接続され、電圧ユニットは高電圧ラインに並列に接続されます。両方のユニットは共通のコアと絶縁を共有しているため、高電圧の一次回路を二次測定装置から絶縁しながら、電圧信号と電流信号を同時に取得できます。この設計により、設置の複雑さを軽減しながら、オペレーターと機器の安全が確保されます。
電圧測定
高電圧が一次回路に流れると、電圧セクションは二次巻線に比例した低電圧を誘導します。この低電圧出力 (通常は 100V) は、電圧計、電力量計、または保護リレーによって使用されます。
電流測定
電流セクションは、大きな一次電流を測定可能な小さな二次電流 (通常は 5A または 1A) に変換します。これらの出力は変流器メーターまたはリレー保護デバイスに供給され、正確な監視と測定が維持されます。
隔離と安全

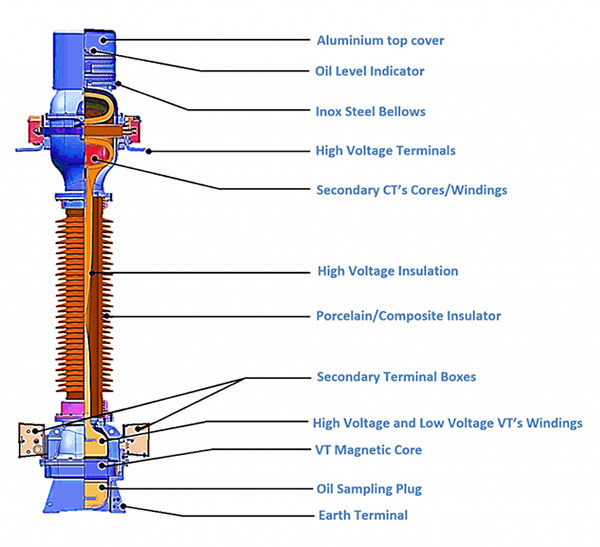

複合変圧器の内部では、電流ユニットと電圧ユニットが、多くの場合オイル充填またはエポキシ鋳造された共有絶縁シェル内にカプセル化されています。安全性を確保するために、二次側は接地する必要があり、回路はオープンまたはショート状態を避ける必要があります。

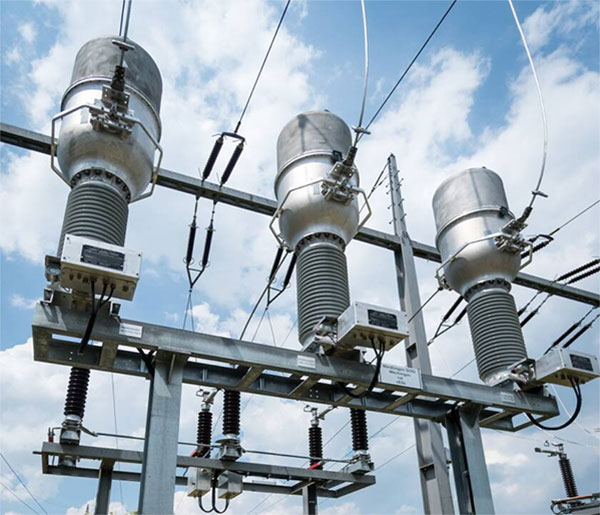

カムウィルファクトリーさん複合計器用変圧器以下に適しています:
高圧計量ボックス
柱上変圧器
配電キャビネット
これらは、平衡負荷または不平衡負荷の V/V (2 つの変圧器) または Y/Y (3 つの変圧器) 構成などの三相測定シナリオで特に役立ちます。
1. コンパクトな設計と簡単な設置 - 変流器と電圧変圧器を 1 つのユニットに統合することで、設置面積が削減され、セットアップが簡素化されます。
2. コスト効率 – 組み合わせユニットを購入すると、個別の変圧器のコスト、製造の複雑さ、設置時間が削減されます。
3. 電気的絶縁と信頼性 – 高電圧一次回路と低電圧二次回路の完全な分離により、オペレータと機器の安全が確保されます。
4. 統合された測定と保護 – エネルギーメーターとリレー保護デバイスに標準出力を同時に提供します。
5. 環境への適応性 – 油浸またはガス絶縁設計により、屋外または過酷な条件での長期使用が可能です。
組み合わせ変圧器 – 電流変圧器と電圧変圧器を 1 つのデバイスに組み合わせて、コンパクトな設置と同期測定を実現します。スペースが限られているプロジェクトやコスト重視のプロジェクトに適しています。
分割トランス – 電流トランスと電圧トランスを分離して、柔軟な配置と精度の最適化を実現します。さまざまな電圧および電流レベルに合わせてカスタマイズされた選択が可能です。
カムウィル は、中国を拠点とする工場およびサプライヤーとして、高品質、低価格、カスタマイズされた製品を提供します。複合計器用変圧器短納期で在庫があるもの。当社の変流器システムは、産業および公共施設の要件を満たす厳格な品質基準に基づいて製造されており、正確な測定、動作の安全性、および信頼性の高い長期使用を保証します。
