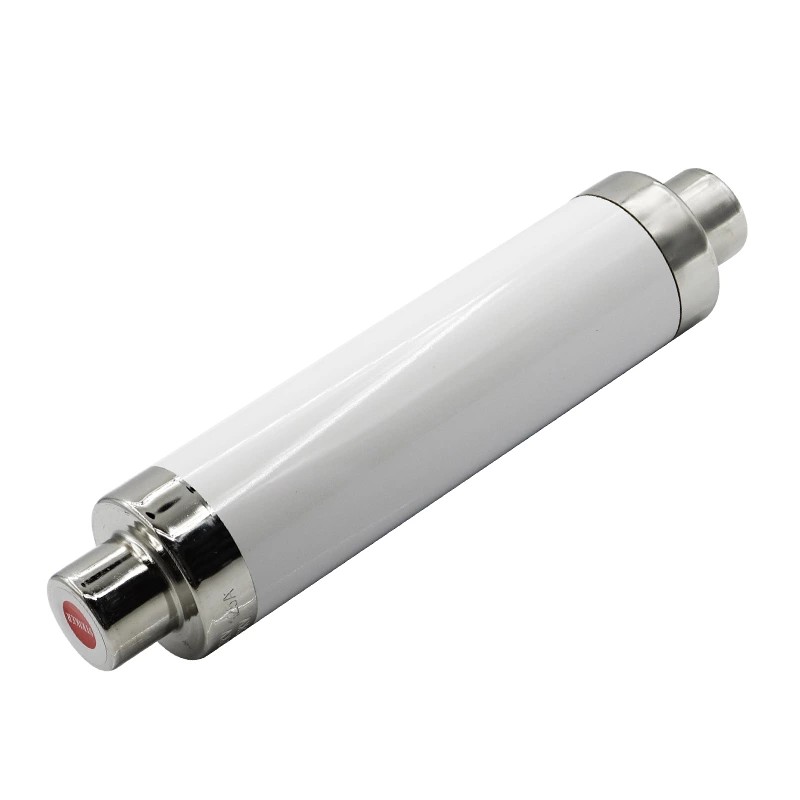

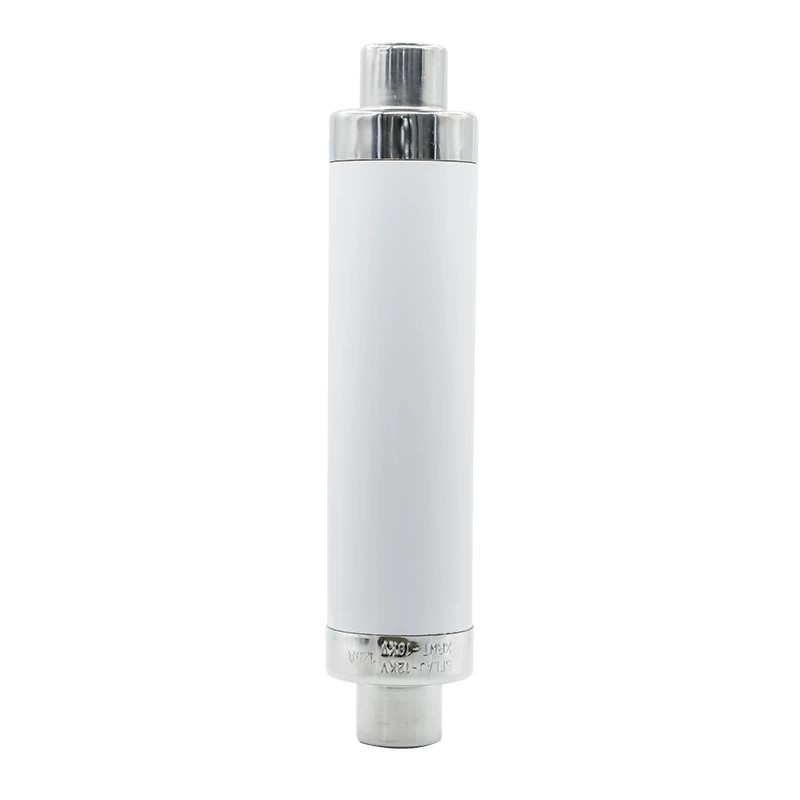

高電圧ヒューズ XRNT PT 電流制限ヒューズ

中国の高電圧ヒューズの専門メーカーおよびサプライヤーとして、Comewill は、電源周波数 50Hz、定格電圧 3.6kV、7.2kV、24kV、40.5kV の屋内システムに適したカスタマイズされた高電圧ヒューズ XRNT PT 限流ヒューズを提供したいと考えています。他の開閉装置 (負荷スイッチや真空接触器など) と組み合わせて使用すると、変圧器やその他の電気機器に回路遮断保護を提供します。さらに、高電圧開閉装置キャビネット、リングメインユニット、高低圧プレハブ変電所にも必須のアクセサリです。

お問い合わせを送信

製品説明

中国の専門メーカーおよびサプライヤーとして、Comewill は変電所および配電ネットワーク向けの信頼できる保護コンポーネントを開発しています。当社の高品質高電圧ヒューズ XRNT PT 電流制限ヒューズは、当社の近代的な工場で製造されており、世界的な電力プロジェクト向けに卸売供給、カスタマイズされたオプション、在庫配送を提供しています。耐久性のある材料と厳格な品質管理で設計された高電圧ヒューズ XRNT PT 電流制限ヒューズは、低価格、高品質、中国製生産というコスト上の利点を維持しながら、安定した障害保護を提供します。

高電圧ヒューズ XRNT PT 電流制限ヒューズとは何ですか?

高電圧ヒューズ XRNT PT 電流制限ヒューズは、変圧器 (PT) および高電圧電気回路用に設計された保護デバイスです。その中心的な機能は、故障電流を制限し、異常な電気状態が変圧器やその他の主要コンポーネントに損傷を与える前に迅速に遮断することです。

それでは、実際のアプリケーションではどのような問題が解決されるのでしょうか?変電所や産業用配電システムでは、突然の短絡電流が機器に重大な損傷を引き起こす可能性があります。高電圧ヒューズ XRNT PT 電流制限ヒューズを取り付けることで、オペレータは障害電流を効果的に分離し、敏感な測定機器や中継機器を保護し、電力ネットワーク全体が安全に動作し続けることを保証できます。

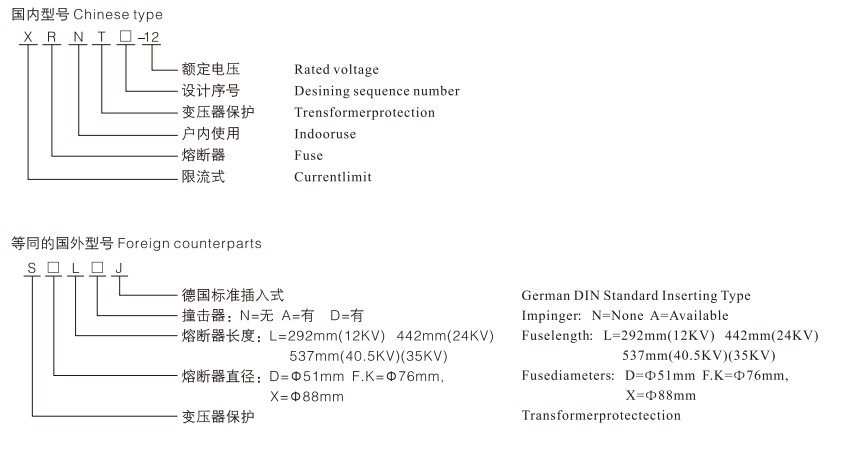

モデルの内訳は次のとおりです。

タイプ

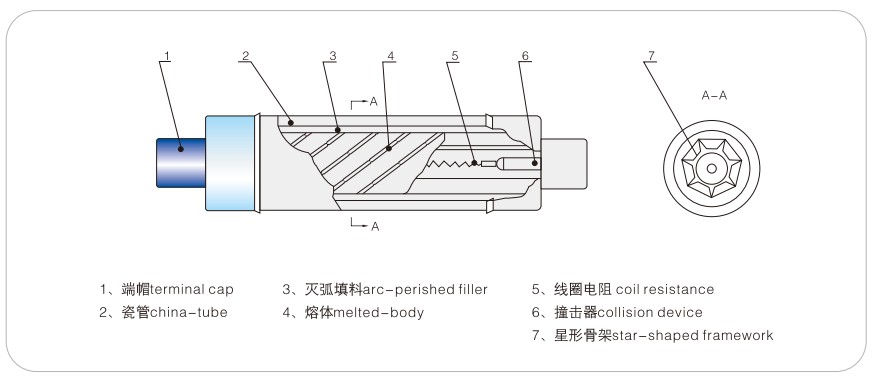

製品構造の説明図

当社のヒューズはどのように保護を提供するのでしょうか?

Comewill 中国工場で生産される高電圧ヒューズ XRNT PT 限流ヒューズは、高度な国際技術と当社独自の製造経験を組み合わせて開発されました。これにより、厳しい電気条件下でも確実に動作する製品が実現します。

その最大の利点の 1 つは、高い遮断容量です。最大遮断電流が 63kA に達するヒューズは、機器の故障を引き起こす前に重大な故障電流を迅速に遮断できます。実際的には、これは、極端な電気的障害が発生した場合でも、変圧器と配電装置が保護され続けることを意味します。

もう一つの大きな特徴は、高速な応答性能です。ヒューズエレメントは、異常電流が発生した場合に極めて迅速に反応します。たとえば、定格 100A のヒューズ素子が 1000A の予想電流にさらされた場合、プレアーク時間は 0.1 秒以内に留まり、回路の迅速な遮断が可能になり、潜在的なシステム損傷が軽減されます。

安定したパフォーマンスと正確な保護

変圧器保護システムでは精度が非常に重要です。高電圧ヒューズ XRNT PT 電流制限ヒューズは、アンペア秒特性精度を ±10% 以内に維持し、予測可能で安定した保護動作を保証します。

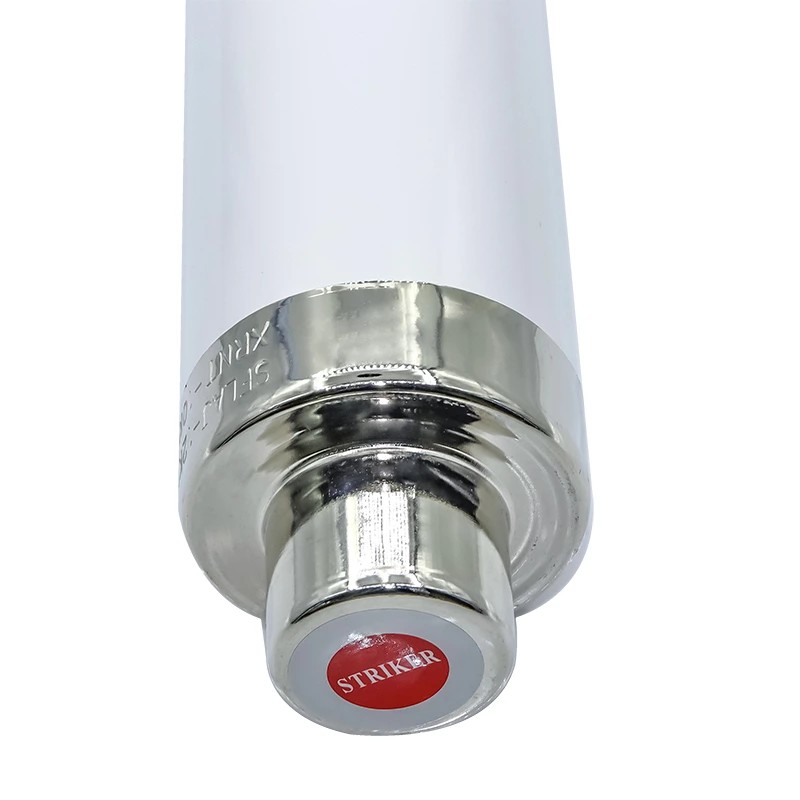

信管には、より大きな接触面とより低い圧力強度を備えたスプリング式ストライカー装置も装備されています。この設計により、動作の信頼性が向上し、スイッチ機構が作動したときの機械的損傷が防止されます。その結果、ヒューズと関連する開閉装置の間の調整がよりスムーズになります。

さらに、ヒューズは優れた電流制限機能を備え、ピーク故障電流を効果的に低減し、接続された電気機器への熱的および機械的ストレスを最小限に抑えます。

変電所および産業用電力システム向けに構築

高電圧ヒューズ XRNT PT 電流制限ヒューズはどこで一般的に使用されますか?変電所、変圧器保護回路、配電盤、産業用電気システムに広く設置されています。

このような環境では、安定した保護は機器の寿命の向上、シャットダウンの減少、より安全な操作に直接つながります。公共施設や産業施設にとって、これはメンテナンスコストの削減とより信頼性の高い電力供給を意味します。

品質基準と信頼性の高い製造

中国の Comewill メーカーが製造するすべての高電圧ヒューズ XRNT PT 限流ヒューズは、GB/T15166.2 および IEC60282-1 国際規格に準拠しています。当社の工場では、生産全体にわたって厳格な品質管理手順を適用し、各ヒューズが性能と安全性の要件を満たしていることを確認します。

特別な要件があるプロジェクトの場合、Comewill サプライヤーはカスタマイズされたサービスも提供し、顧客の図面やアプリケーションのニーズに基づいて非標準仕様を作成します。

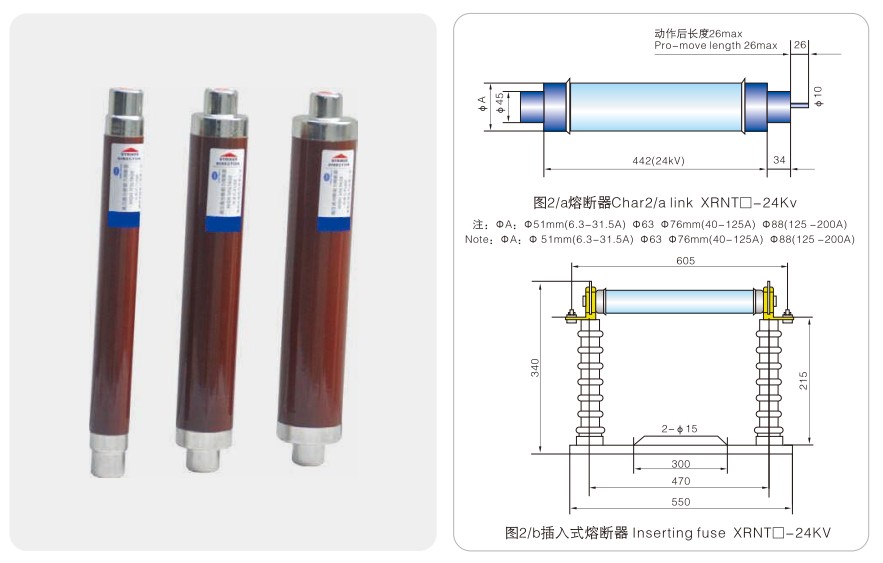

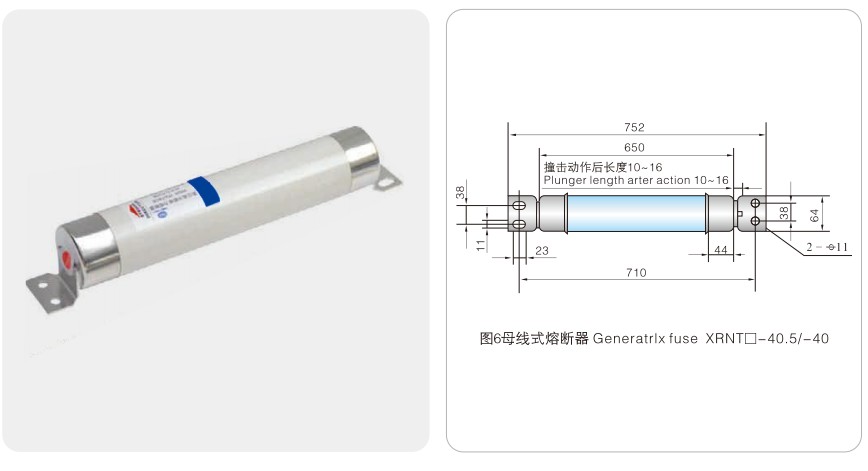

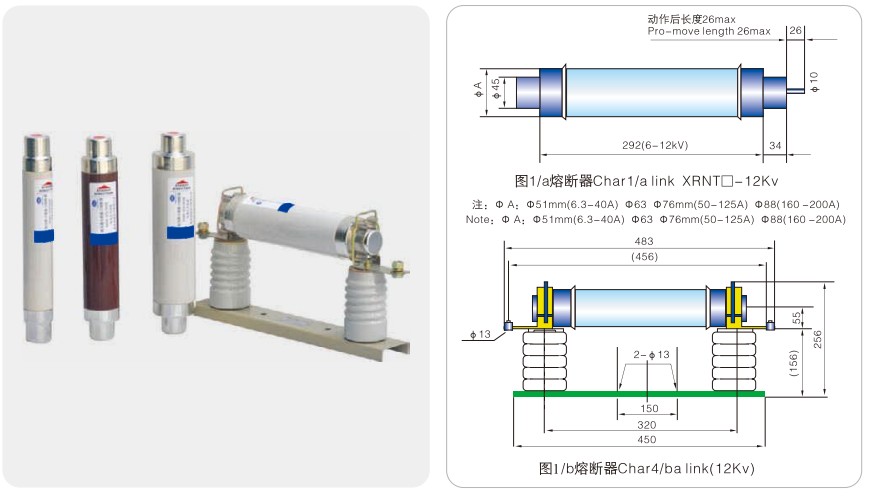

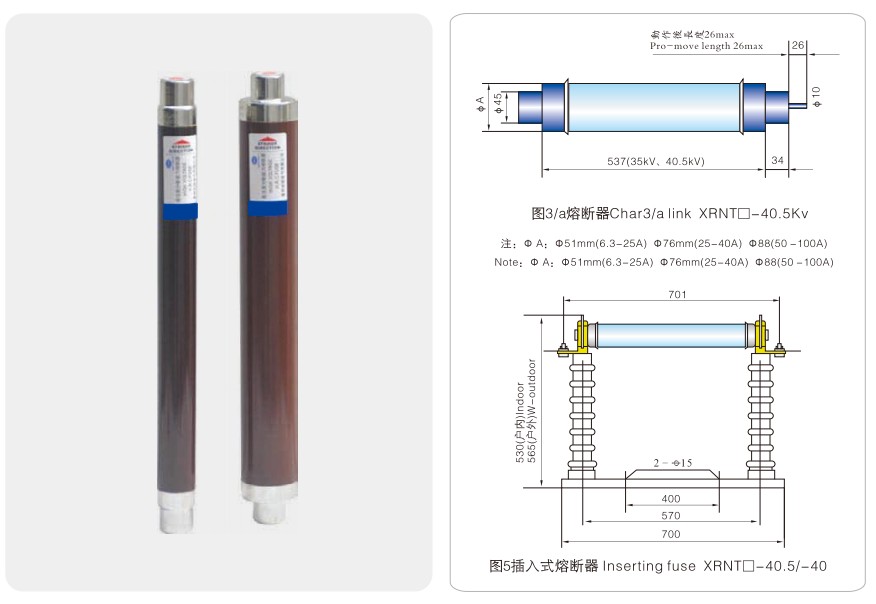

設置寸法

技術仕様

変圧器保護用の高電圧電流制限ヒューズ

モデル		定格電圧Un(kV)	溶融定格電流 In(A)	溶解管サイズ①×C(mm)		備考
XRNT	SDL・J	7.2	6.3、10、16、20、25、31.5、40、50		φ51×292	Tキャップ
XRNT	SFL・J	7.2	63、71、75、80、100、125		φ76×292	Tキャップ
XRNT	SXL・J	7.2	160、200、250、315		φ88×292	Tキャップ
XRNT	SFM・J	7.2	100、200、125、160		①76×442	Tキャップ
XRNT	SDL・J	12	6.3、10、12.5、16、20、25、31.5、40		φ51×292	Tキャップ
XRNT	SFL・J	12	50、63、71、75、80、100、125		①76×292	Tキャップ
XRNT	SXL・J	12	160、200、250、315		φ88×292	Tキャップ
XRNT	SDM・J	12	6.3、10、16、20、25、31.5、40		φ51×442	Tキャップ
XRNT	SFM・J	12	50、63、80、100、125		φ76×442	Tキャップ
XRNT	SXM・J	12	160、200		①88×442	Tキャップ
XRNT	SDM・J	24	6.3-31.5		φ51×442	Tキャップ
XRNT	SFM・J	24	40-125		①76×442	Tキャップ
XRNT	SDQ・J	40.5	2、3.15、6.3、10、16		φ51×537	Tキャップ
XRNT	SFQ・J	40.5	20、31.5、40		φ76×537	Tキャップ
XRNT	SXQ・J	40.5	50、63		①88×537	Tキャップ
XRNT	SKY・J	40.5	50、63		①76×650	フラットキャップ
