JSZV18-24R 計器用変圧器

JSZV18-24R 変圧器の製造における長年の経験により、Welcome (Wenzhou) Electric Co., Ltd. は 0.72 ～ 40.5kV の幅広い屋内変圧器を供給できます。当社のこの変圧器は、特に中電圧システムの要件に合わせた構造設計とアプリケーションシナリオを備えています。

このトランスは、一次巻線、二次巻線、円形鉄心を内部に包み込んだ全閉エポキシ樹脂注型絶縁構造を採用しており、汚染や湿気に直接耐える性能を持っています。また、エルボ形状のプラグを採用しているため、耐環境性が向上するだけでなく、設置も容易で、現場での配線も手間がかかりません。

高品質の JSZV18-24R 変圧器は、中性点が接地されていない屋内シナリオ向けに特別に設計されています。電流の測定、電気エネルギーの計算、リレー保護のいずれの場合でも、非常に役立ちます。 50Hzまたは60Hzの周波数に対応し、最大24kVの機器電圧に耐えることができ、中圧電力系統の電圧監視を安定性と正確性で行うことができ、現場の要求に完全に応えます。

主な技術パラメータ

1. 定格一次電圧: オプションの 20kV または 22kV、中電圧システムのさまざまな電圧要件に適しています。
2.定格二次電圧: 100V、100/100V、および100/220Vの3つの仕様があり、さまざまな二次機器の配線に適合させることができます。
3.残留電圧巻線の定格電圧: 100/√ 3V、110/√ 3V、115/√ 3V、120/√ 3Vをカバーし、接地保護などの特別な要件を満たします。
4.負荷力率：cosΦ=0.8（ヒステリシス）、従来の二次回路の負荷特性と一致。
5.実行規格: IEC60044-2:2003 または IEC61869-1&3 のいずれかに従い、国際規格に対してベンチマークされたパフォーマンスと品質を備えています。

その他の技術パラメータは以下を参照してください。

備考: ご要望に応じて、他の規格を満たす変圧器、または標準以外の技術仕様を持つ変圧器を喜んで供給いたします。

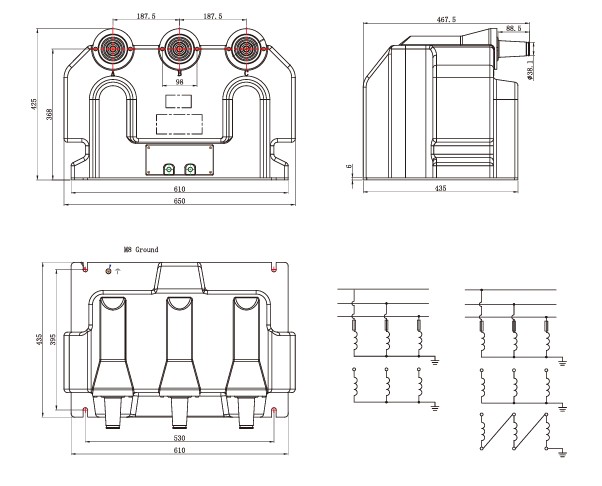

外形図

主な特長

Welcome (Wenzhou) Electric Co., Ltd の JSZV18-24R 変圧器は、確かな性能の利点を備えており、中電圧システムの要件に適しています。具体的なハイライトは次のとおりです。

1.幅広い電圧適応性
定格 24kV の JSZV18-24R 変圧器は、大きな電圧変動に対応し、過渡現象やシステム レギュレーション時に安定したモニタリングと正確な信号出力を保証します。

2.素早い対応
電圧変化を素早く捕捉し、信号を保護デバイスに瞬時に送信することで、迅速な障害の解消とシステムの信頼性の向上が可能になります。

3.低ヒステリシス損失
高度な磁性材料と最適化された設計により、エネルギー損失が削減され、効率が向上し、発熱が最小限に抑えられ、耐用年数が延長されます。

電圧が頻繁に変動するシナリオであっても、応答速度とエネルギー消費が要求される中電圧システムであっても、この変圧器は耐えることができます。シナリオの具体的な適応内容を知りたい場合は、直接言ってください。
