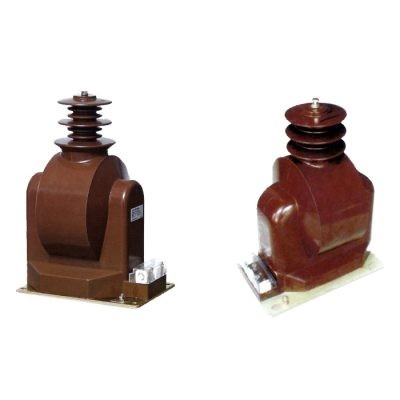

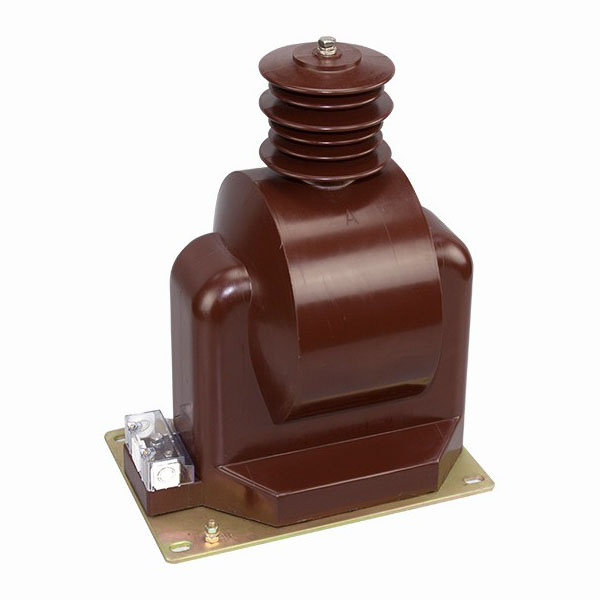

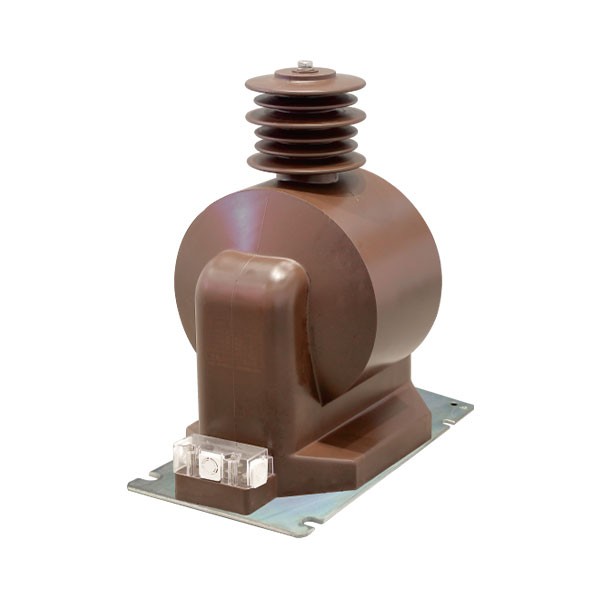

JDZX9-35D/290 変圧器

エポキシ樹脂鋳造断熱材と完全に密閉された屋外構造で設計された Comewill 工場の高品質 JDZX9-35D/290 変圧器は、高精度、強力な耐久性、長期信頼性を保証します。エネルギー計測、電圧監視、リレー保護に広く使用されており、現代の電力網や産業用途にとって理想的なソリューションとなっています。

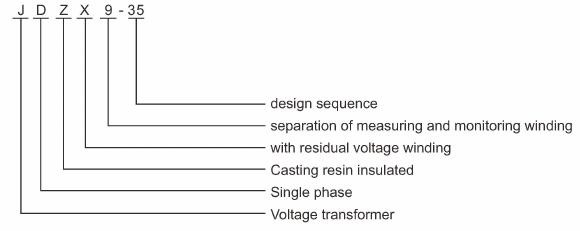

型式指定

ようこそ (温州) 電気有限公司の JDZX9-35 変圧器。このモデルには、簡単に分解して理解できる重要な構造情報と使用法情報が含まれています。

モデル JDZX9-35 は、主要な構造的および機能的特徴を表しています。

J – 変圧器
D – 単相構造
Z – エポキシ樹脂注型絶縁体
X – 残留電圧巻線付き (接地保護用)
9 – 設計シーケンス番号
35 – 定格電圧: 35kV

このモデルの命名は、JDZX9-35D/290 計器変圧器のコア特性を直接強調しています。中電圧電力システム用に特別に設計されており、鋳造樹脂絶縁、単相構造を採用し、残留電圧巻線も装備できるため、35kV システムの使用ニーズに完全に適合します。

サービス条件

長期安定した動作を保証するために、JDZX9-35D/290 変圧器は以下の条件下で使用する必要があります。
設置場所：屋外でのみ使用可能
周囲温度:
最高:+40℃
最低: -25°C
日平均 ≤ 30°C
高度: ≤ 1000m (高高度ではカスタム設計が必要)
汚染レベル: クラス IV 環境に適しています
雰囲気：塵埃、腐食性ガスのないこと

技術データ

カスタマイズと使用ガイドライン

Comewill は、経験豊富な中国変圧器サプライヤーとして、柔軟なカスタマイズ サービスを提供します。
カスタム電圧比と精度クラスが利用可能
特定のプロジェクト要件に合わせたカスタマイズされたソリューション
非標準設計のサポート
使用上の注意:
正確な測定を行うには、一度に 1 つの電圧比のみを使用します
マルチレシオの同時動作を避ける
最高のパフォーマンスを保証するために、注文時に詳細なパラメータを提供してください

アプリケーションシナリオ

JDZX9-35D/290 変圧器は以下の分野で広く使用されています。
電力網システム
変電所
産業用配電
エネルギー計測システム
リレー保護アプリケーション

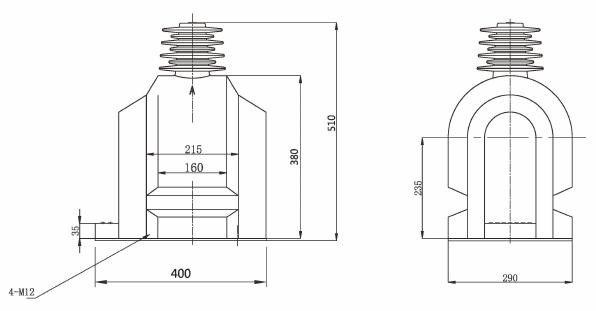

設置の概要と寸法

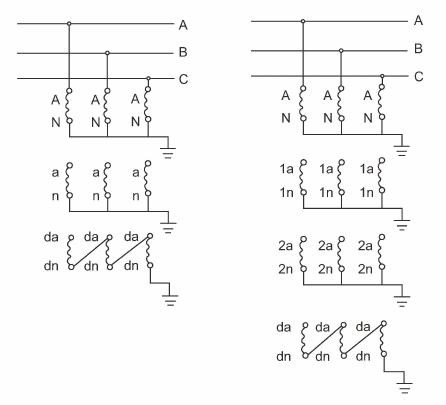

DZX9-35KV 変圧器の配線原理

注文情報

変圧器がシステム要件に完全に一致することを確認するには、次のように指定してください。

電圧比
精度等級
定格出力
特別な要件 (ある場合)

カスタマイズされたソリューションについては、Comewill の技術チームが設計から納品まで専門的なサポートを提供し、電力システムの信頼性と効率的な動作を保証します。今すぐお問い合わせいただき、お見積りを入手してください。
