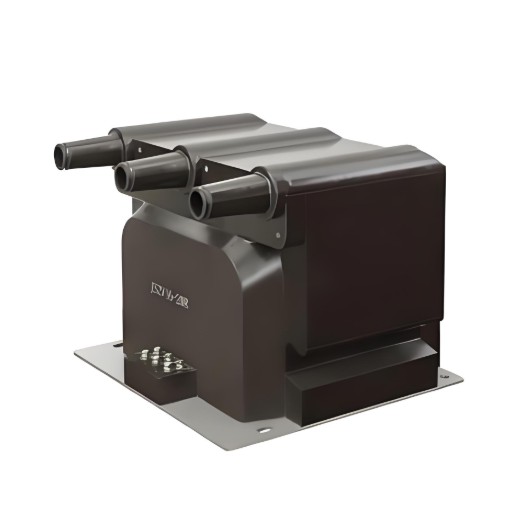

JDZ16-24R 計器用変圧器

Comewill 工場の JDZ16-24R 変圧器は、50Hz または 60Hz の周波数に適応し、最大電圧レベル 24kV の機器をサポートできるため、中電圧配電システムでの使用に特に適しています。この変圧器は、安定した性能、低いコア励磁損失、および長い外部絶縁沿面距離を備えています。さらに、この設計は日常的なメンテナンスを必要とせず、高い屋内環境要件、長期にわたる正確な動作、耐久性が要求されるシナリオにも耐えることができます。

JDZ16-24R変圧器とは何ですか?

Welcome (Wenzhou) Electric Co., Ltd. の JDZ16-24R 計器変圧器は、屋内の完全エポキシ樹脂鋳造、完全密閉構造の機器で、電圧の測定、電気エネルギーの計算、および単相と三相の両方の AC 回路のリレー保護を実行できます。

製品パラメータ

Welcome (Wenzhou) Electric Co., Ltd の変圧器には明確なコア電気パラメータがあります。

機器の最大耐電圧：12kV
定格一次電圧：11kV
定格二次電圧: オプションの 100/220V、110/220V、または個別に 100V または 110V、さまざまなシステムの配線要件に完全に適合

技術基準に関しては、プロセス全体が IEC 60044-2:2003「計器用変圧器パート 2: 誘導電圧変圧器」に従っており、性能と品質は国際基準を満たしているため、走行距離不適合や互換性の問題を心配する必要はありません。

備考: お客様のご要望に応じて、他の規格に準拠した変圧器、または非標準の技術仕様を備えた変圧器を喜んで提供いたします。

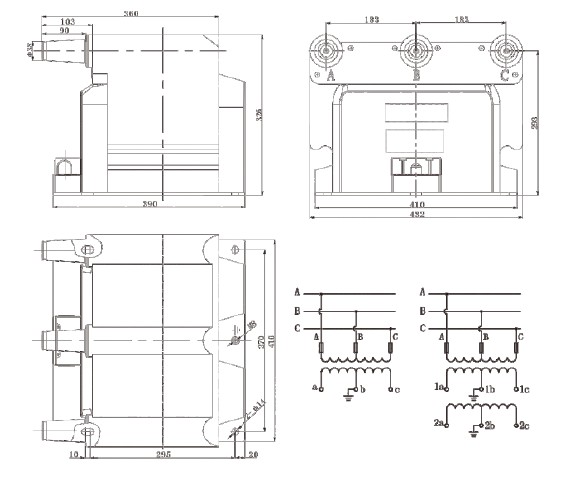

外形図

主な特長

Welcome (Wenzhou) Electric Co., Ltd の JDZ16-24R 変圧器は、次の 3 つの実用的なハイライトのおかげで、24kV 中電圧システムでもしっかりと耐えることができます。

1.ヒューズが付属しており、過電圧保護を心配する必要はありません
この JDZ16-24R 変圧器には、異常な電圧状況に対処するために特別に設計されたヒューズが直接組み込まれています。 24kV システムで電圧サージが突然発生した場合、ヒューズが回路を即座に遮断し、変圧器を保護し、接続された電気機器が高電圧によって焼損するのを防ぎます。電力システムの安全性が高まるだけでなく、追加の保護アクセサリを必要とせずに変圧器の耐用年数も延長されます。
2. 正確な測定と信頼できるデータが安心の鍵
内部には高精度部品を使用し、一次側24kVの高電圧を誤差を最小限に抑えて安定して二次側の低電圧信号に変換する構造設計を最適化しました。電気料金の測定、日常的な電圧の監視、リレー保護装置への信号の送信など、測定値は非常に正確です。電力システムは安定かつ効率的に動作し、測定や故障診断に誤りがありません。

3. 小型、省スペース、設置が簡単
全体的な設計はコンパクトで、占有スペースが非常に小さく、特に開閉装置や変電所などのスペースが狭いシナリオに適しているため、設置が簡単です。小さいサイズにもかかわらず、そのパフォーマンスはまったく低下していません。さらに、コンパクトな設計により、輸送と設置が非常に便利になり、設置スペースが節約され、サポートコストが削減されます。
