JDG4-0.5 変圧器

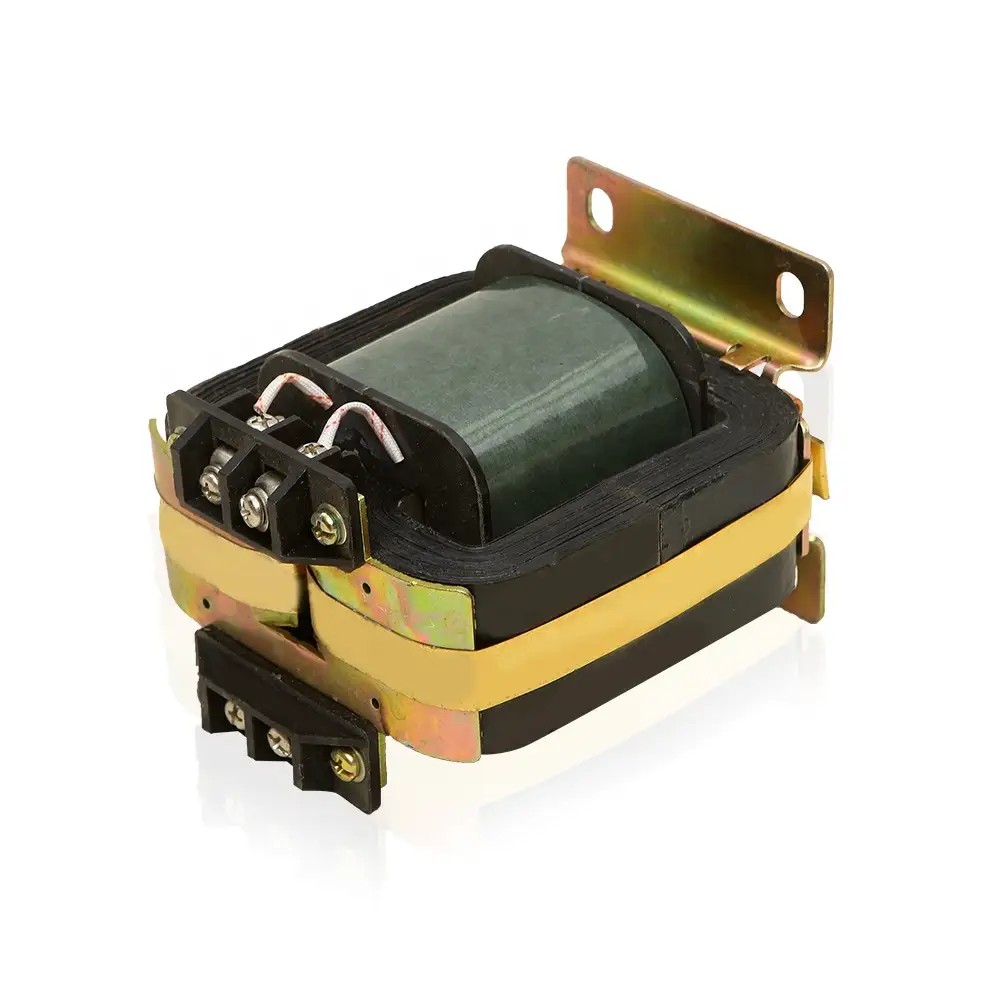

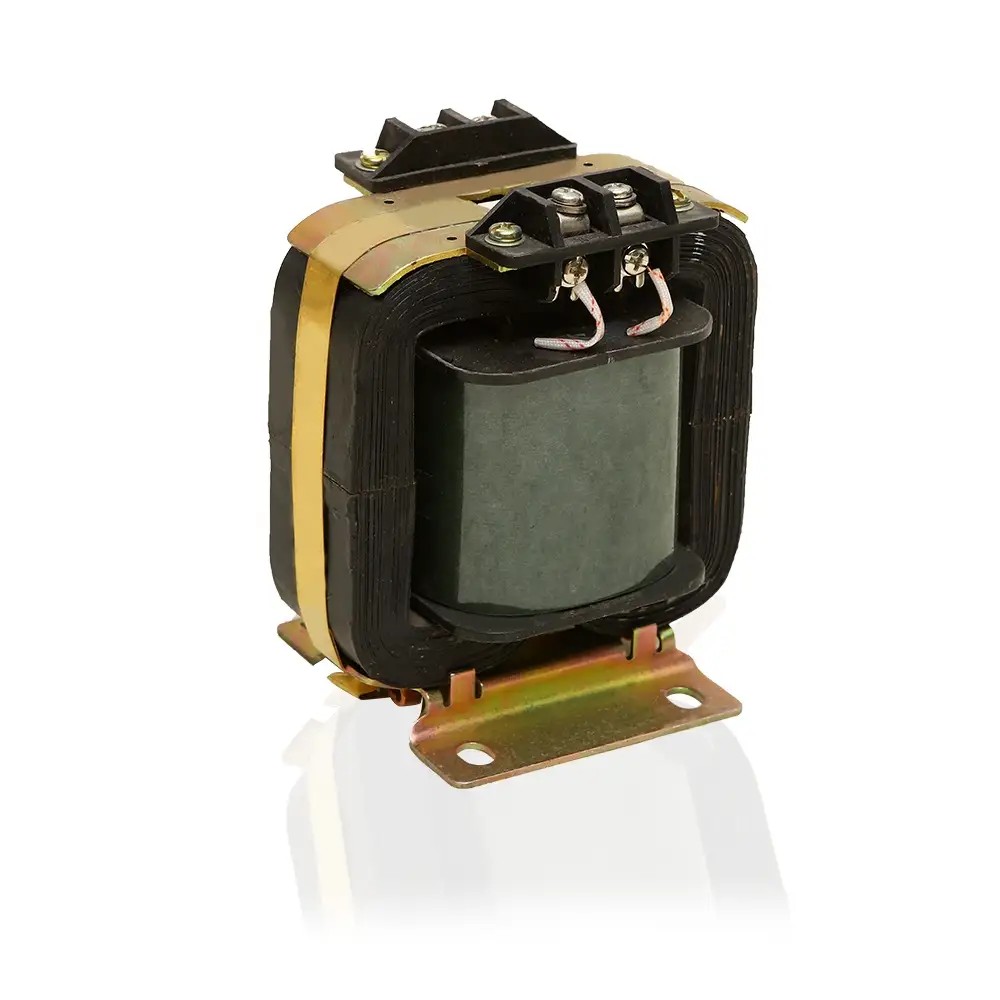

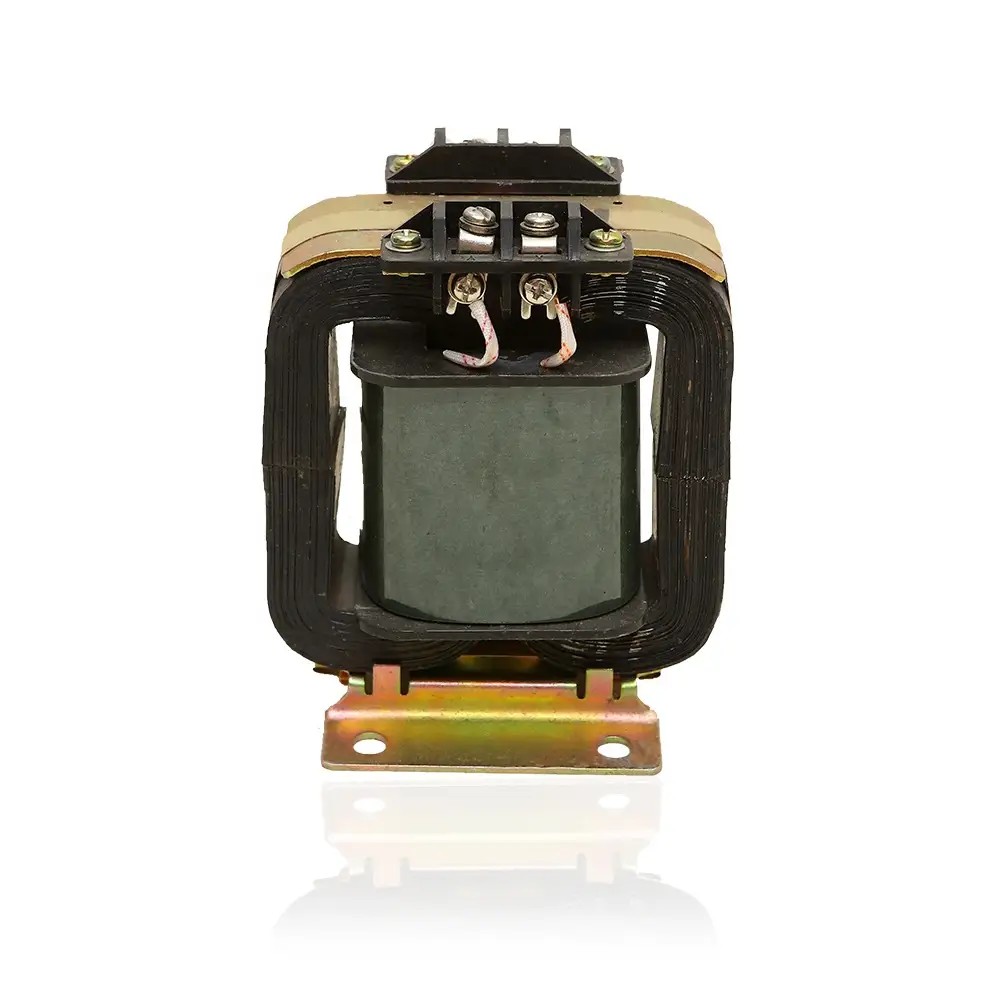

中国の専門メーカーとして、Comewill は正確な電圧測定、エネルギー測定、およびリレー保護用に設計された JJDG4-0.5 変圧器を提供しています。頑丈な熱硬化性フェノールのフレームと高品質のシリコン鋼コアで構築されており、GB1207 および IEC60044-2 規格に準拠しています。

頑丈な構造: 丈夫な熱硬化性フェノール樹脂フレームと高品質の冷間圧延シリコン鋼コアの組み合わせ。この堅牢なビルドは、調達ニーズに対応する 3 つの必須機能を提供します。スポットオン電圧測定、信頼性の高いエネルギー計測、安定したリレー保護です。これらはすべて、電力システム インフラストラクチャの円滑な稼働を維持するために不可欠です。国内 GB1207 規格と国際 IEC60044-2:2003 規格の両方のすべての項目にチェックを入れ、当社が調達プロジェクトに対して設定した厳格な品質およびコンプライアンス基準を満たしています。

JDG4-0.5 変圧器は、精度、安全性、長寿命という当社の主要な調達優先事項を念頭に置いて構築されており、測定器や保護リレー システムを装備する際のニーズに完全に適合します。コンパクトでありながら頑丈な設計は、過負荷に耐え、厳しい屋内条件でも一貫したパフォーマンスを維持し、当社が導入する電力システムの効率と安全性を直接高めます。大量購入でも対象機器のアップグレードでも、この変圧器は、当社の調達品質要件と機能ニーズに完全に一致する、信頼でき、コスト効率の高い選択肢であることが証明されています。

仕様

設置の概要と寸法

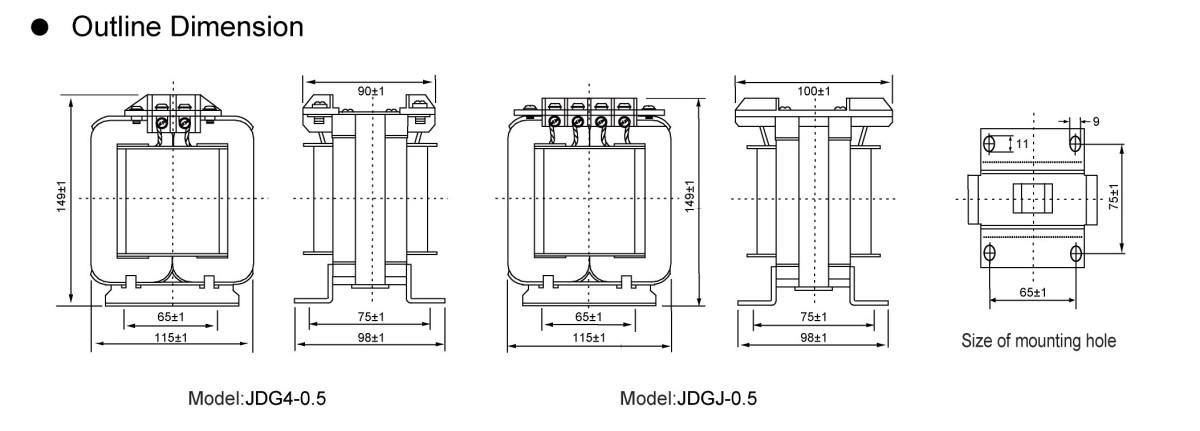

JDG4-0.5 屋内低圧変圧器の設置寸法

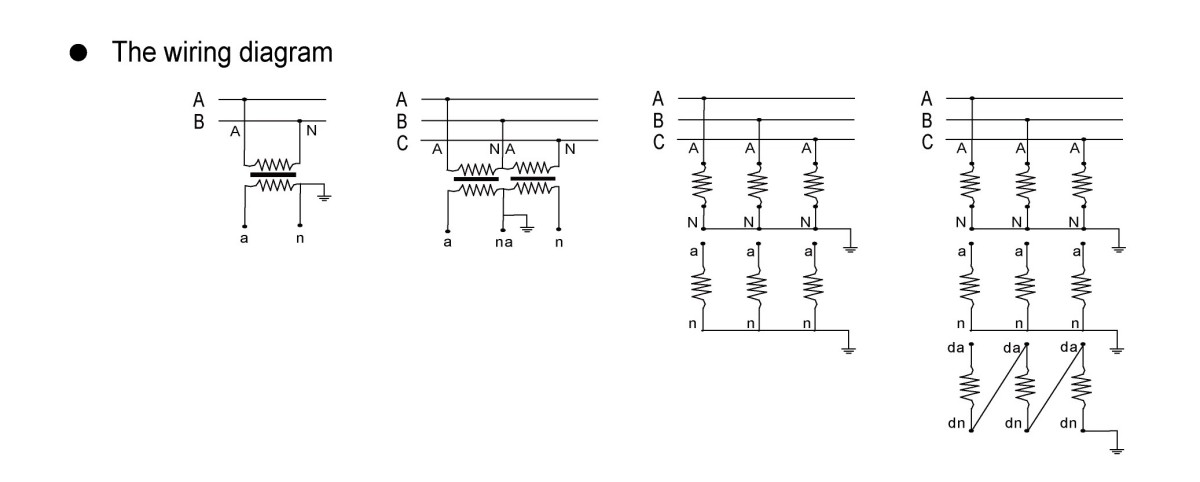

変圧器の接続方法

Welcome (Wenzhou) Electric Co., Ltd 向けの調達志向の変圧器接続ソリューション

当社の工場から変圧器 (PT) を選択して調達する場合、3 つの特殊な接続スキームがエンジニアリングの実用性を際立たせています。それぞれが個別のシステム要件と機能の優先順位に合わせて調整されており、プロジェクトの調達基準との整合性が確保されています。

1. スター (Y-Y) 接地接続
非接地中性点またはアーク抑制コイルを介して接地されている電源システムに限って、この接続では一次巻線の中性端子を直接接地することが義務付けられています。その主要な調達価値は、このようなシステム アーキテクチャにおける絶縁状態監視の譲れない要件である、正確な相対地間電圧測定を可能にすることにあります。
2. V-V 不完全なデルタ接続
2 つの単相 PT を使用して構築されたこの方式は、電力網の UAB および UBC 線間電圧と接続して、不完全なデルタ構造を形成します。 20kV 以下の非接地/消弧コイル接地ネットワークでの調達に最適なオプションであり、相間電圧検出に優れています。調達に関する重要な考慮事項: 相対地間電圧を測定する機能が欠けているため、全電圧監視が必要なシナリオには適していません。
3.デルタ多重巻線接続を開く
3 つの単相 3 巻線 PT で形成されるこの構成は、YN、yn、d11 または YN、y、d11 配線のいずれかを採用し、二次星形巻線の中性点は B 相を通じて接地されます。汎用性の高い調達の選択肢として、すべての電圧レベル、特に 3 ～ 15kV システムに対応します。二次巻線は二重の機能 (相間および相対地間電圧測定) を提供し、補助二次巻線のオープン デルタ設計は絶縁モニター、非接地ネットワーク リレー、または直接接地システム保護デバイスへの接続をサポートし、さまざまな調達シナリオにわたってその適用可能性を拡大します。
