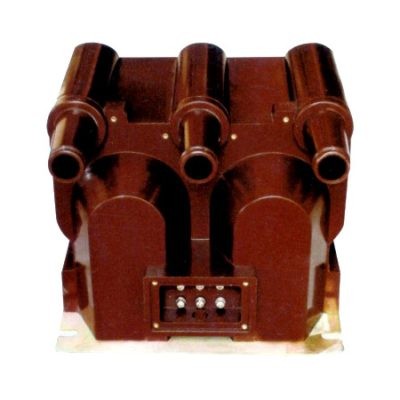

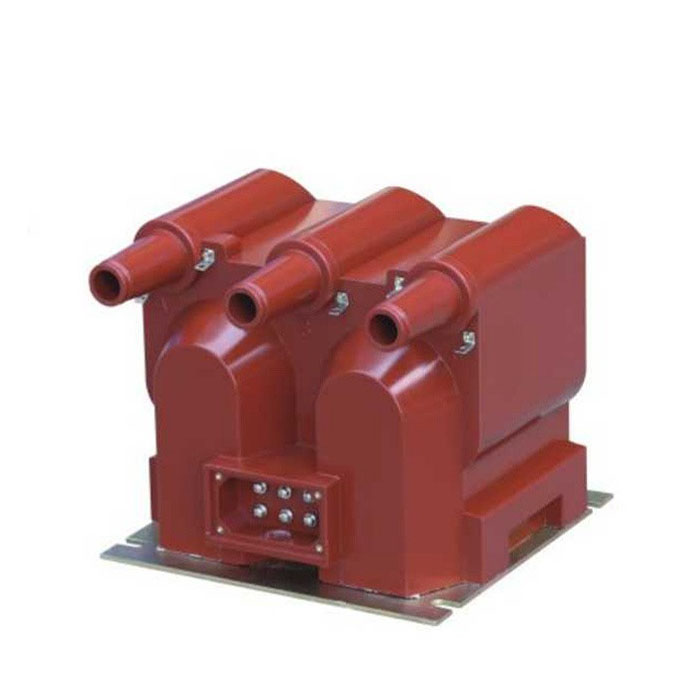

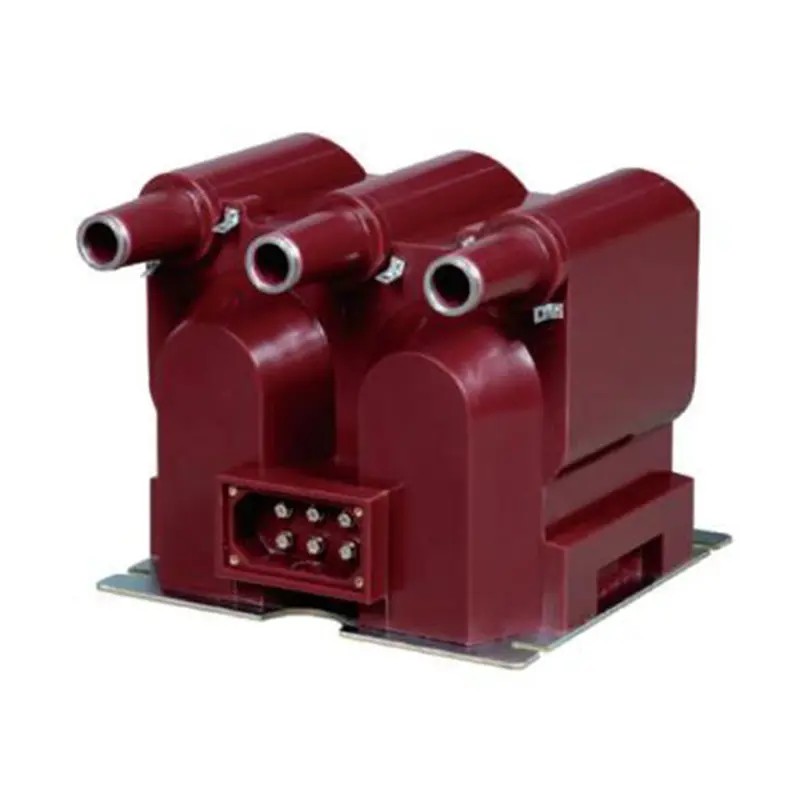

JSZV12-10R 計器用変圧器

中国の専門メーカーとして、Comewill は高品質の JSZV12-10R 変圧器を提供したいと考えています。この変圧器は、構造的な適応性だけでなく、動作の安全性と連続性にも優れています。際立った特徴は、ホットスワップ可能なヒューズ設計です。A、B、C 相の一次巻線には、システム動作を中断することなく二次端子経由で交換できる短絡保護ヒューズが統合されています。

JSZV12-10R変圧器とは何ですか?

JSZV12-10R は、さまざまな現場条件に適応するように設計されています。標準的な三相「V」タイプの配線構成をサポートしており、2 つの独立した単相ユニットに簡単に分解できるため、設置とシステム設計に柔軟性をもたらします。

主な用途と特徴

JSZV12-10R 変圧器は、10kV 屋内電力システムの厳しい要求を満たすために専用に設計されており、測定精度と動作の信頼性を兼ね備えています。
1.デュアル二次出力機能:
100V出力：高精度の電圧測定と電力量測定用に設計されています。
220V 出力: 制御メカニズムの信頼性の高い補助電源として機能し、追加の電源コンポーネントの必要性を軽減します。
2.優れた断熱性と耐久性：
高級エポキシ樹脂で完全に密閉されており、優れた耐湿性、絶縁強度、経年変化に対する保護を提供し、複雑なまたは高湿度の屋内環境に最適です。
高品質の冷間圧延ケイ素鋼板コアで構成されており、低損失と安定した性能を保証します。
3.包括的な安全保護:

すべての一次巻線にヒューズが内蔵されており、堅牢な短絡保護を提供します。
ヒューズの交換は簡単でシステムをシャットダウンする必要がないため、稼働時間を最大限に確保できます。

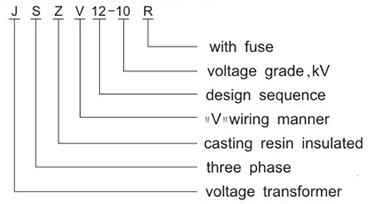

型式指定

JSZV12-10Rの動作条件

長期的な安定性と信頼性を確保するために、JSZV12-10R 変圧器は以下の環境パラメータ内で動作するように設計されています。 Comewill は、製造に関する深い専門知識を持つ専門工場として、標準以外の条件に対するカスタマイズされた適応も提供できます。

温度範囲: -5°C ～ +40°C
高度: ≤ 1000m (高地設置にはカスタム ソリューションが利用可能)
相対湿度: ≤ 80%
周囲環境：腐食性ガス、蒸気、導電性粉塵（カーボン、金属粉など）のないこと
振動と衝撃: 設置場所には強い振動や機械的衝撃がかからないようにしてください。

技術データ

様式1：測定用変圧器の技術資料

フォーム 2: サーキットブレーカーの動作電力用の変圧器の技術データ

注: サーキットブレーカー動作電源の場合、耐電圧は 15% を超えてはなりません

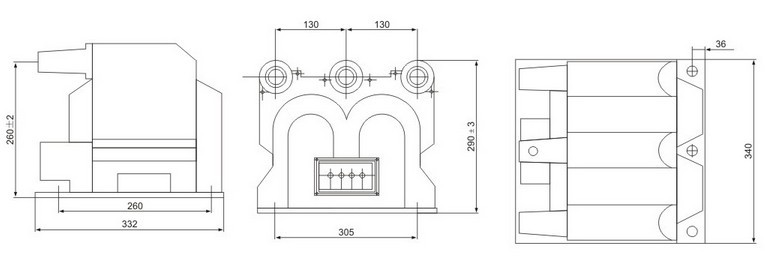

外形と寸法

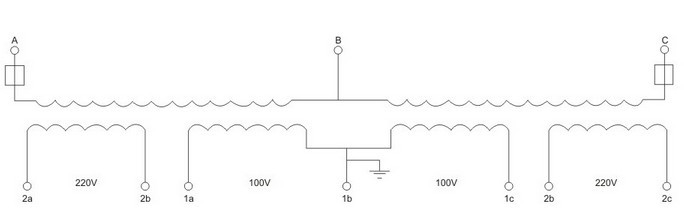

原理図
