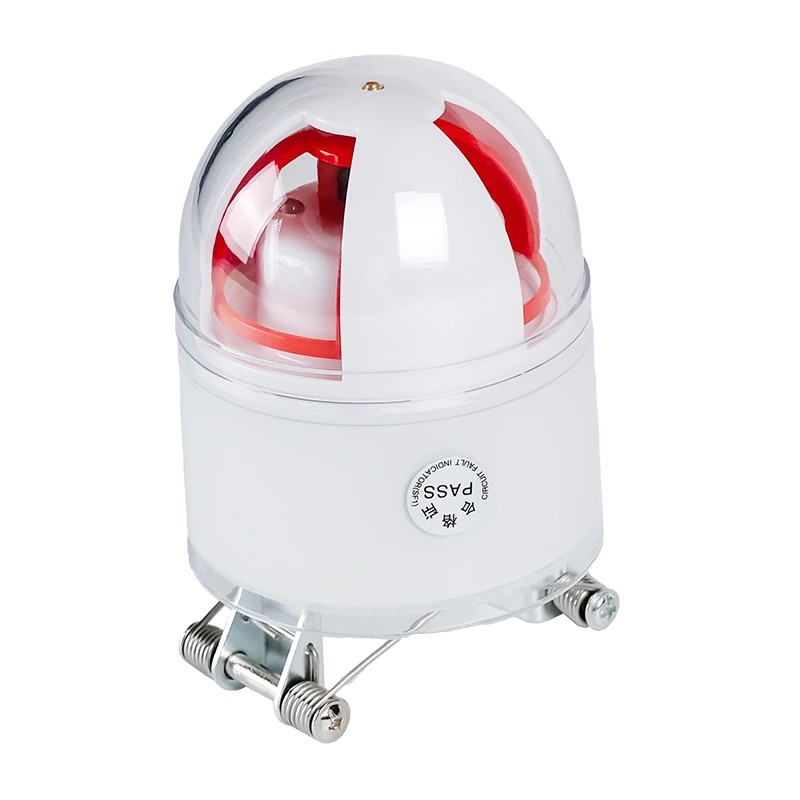

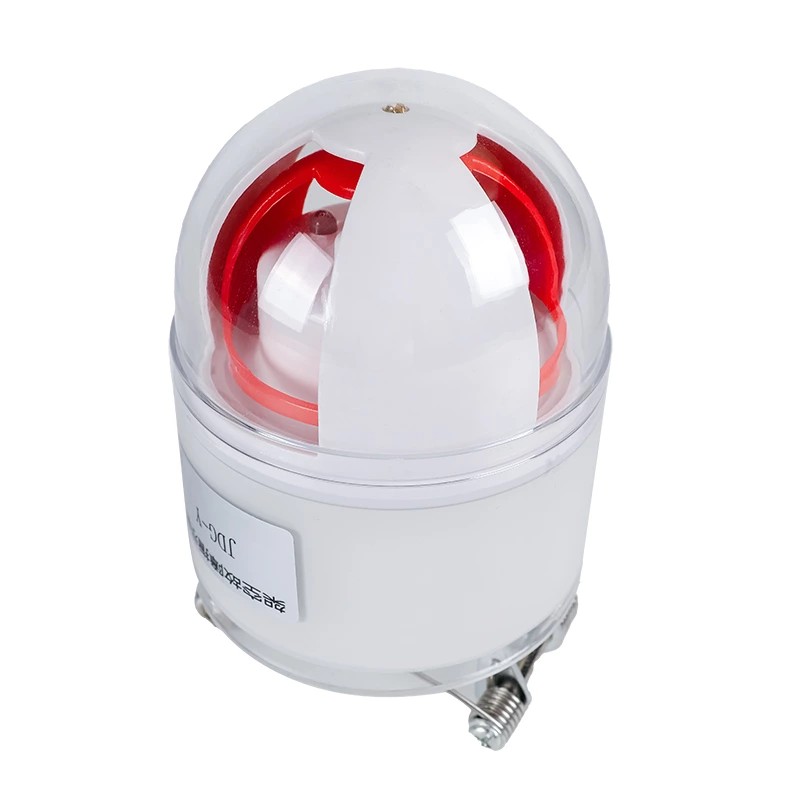

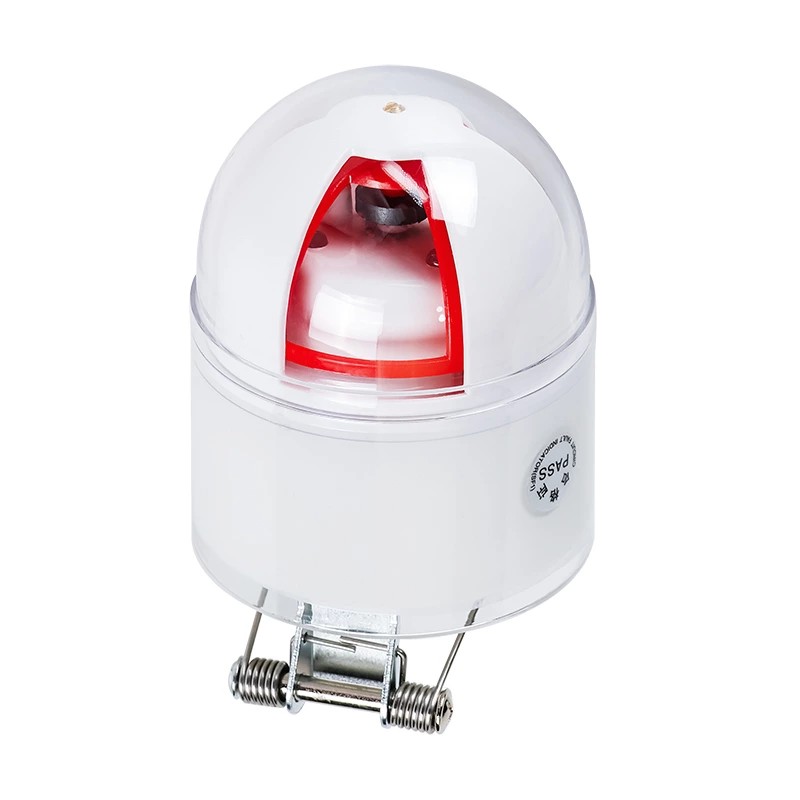

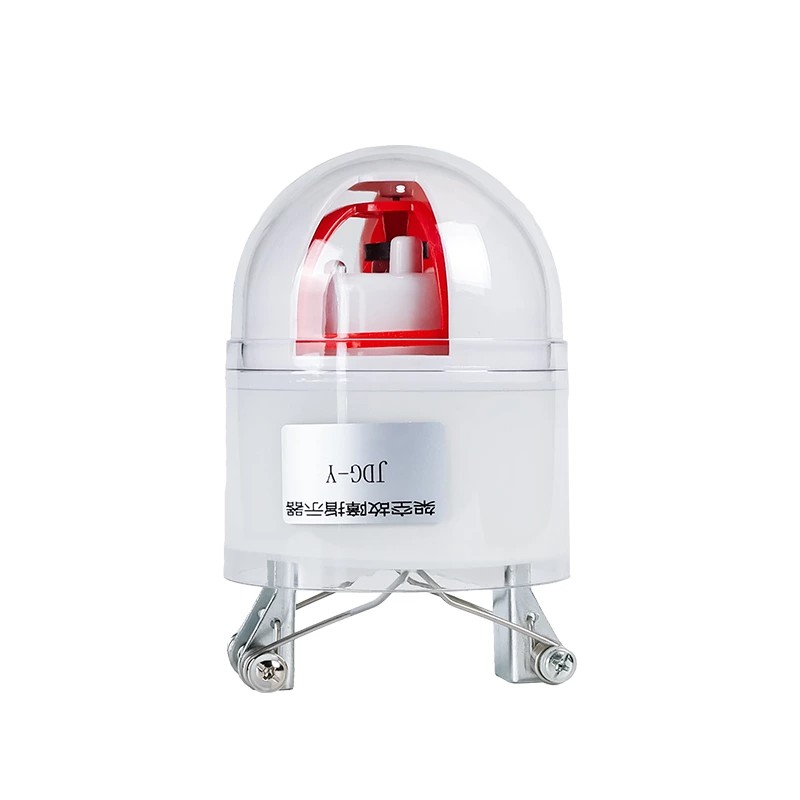

4 in 1 圧縮ばねサスペンド故障インジケーター JDG-F

製品詳細

1. 配電線向けの 4 つの機能を 1 つに統合した障害検出

Comewill の高品質な 4 つの機能を備えた圧縮スプリング懸架故障インジケータ JDG-F は、中電圧および低電圧の配電システムで使用される電磁故障検出装置です。これは、フィールド エンジニアが短絡障害が発生した回線のセクションを迅速に特定するのに役立ちます。

動作原理

監視対象の導体に短絡電流が流れると、デバイスは突然の電流変化を検出します。

このメカニズムにより、目に見える赤い障害インジケーター カードがトリガーされます。

メンテナンス チームは、ラインに沿ってアクティブ化されたインジケータを視覚的に見つけることができます。

障害点は、最後にアクティブ化されたインジケーターと最初のアクティブ化されていないインジケーターの間で特定されます。

この明確なゾーニング方法により、手動によるライン巡回に比べて検査時間が大幅に短縮されます。

Comewill がカスタマイズした 4 つの機能を備えた圧縮スプリングサスペンド故障インジケータ JDG-F は、配電ネットワークで広く使用されており、迅速な故障位置特定により停電期間が短縮され、メンテナンス効率が向上します。

2. 構造コンポーネントと機能モジュール

完全な 4 つの機能を 1 つにまとめた圧縮スプリング停止故障インジケーター JDG-F は、信頼性の高い検出と表示を保証するために連携して動作する複数の機能モジュールを統合しています。

電流および電圧検出モジュール

このモジュールは、電磁誘導と電界検出を使用して、回線上の電流と電圧の変化を感知します。これらの検出方法は、通電された導体に直接接触する必要がないため、設置の安全性が向上します。

故障判別回路

内部回路は信号の変化を分析し、実際の短絡故障と一時的な変動や負荷の変化を区別します。輸入された電子部品とマイクロコントローラーにより、信号処理の安定性が向上します。

メカニカルインジケーター駆動システム

障害が確認されると、駆動機構によって赤色の蛍光インジケーターカードが作動し、リセットされるまで表示されたままになります。機械構造は、屋外での信頼性と長期稼働を考慮して設計されています。

障害ステータス表示

このデバイスは明るい赤色の蛍光コーティングを使用しており、日中および夜間の照明条件下でも鮮明な視認性を確保します。紫外線に長時間さらされても退色しにくい表示機構を採用しています。

自動遅延リセット

障害状態が解消された後、フォーインワン圧縮スプリング一時停止障害インジケーター JDG-F は、事前に設定された遅延後に自動的にリセットされます。この機能により、遠隔地での手動介入の必要性が軽減されます。

3. 材料設計と構造耐久性

長期の屋外操作をサポートするために、Comewill フォーインワン圧縮スプリング懸架故障インジケーター JDG-F は特殊な材料と構造設計を使用しています。

航空グレードのハウジング

アウターシェルは高強度の航空材料を使用し、ワンステップ成形技術で製造されています。ナノマテリアルの表面処理により、環境汚染や経年劣化に対する耐性が向上します。

ニッケルメッキ磁気コンポーネント

主要な磁気要素はニッケルメッキされており、磁気伝導性が向上し、電磁検知性能が強化されています。

耐候性

エンクロージャ構造は、次のようなものに耐えられるように設計されています。

紫外線

雨と砂埃

汚染の蓄積

この構造により、屋外の配電環境でもデバイスは安定した性能を維持できます。

4. 電源系統と寿命

配電線監視装置は長年にわたる安定した動作が不可欠です。

4 つの機能を備えた圧縮スプリングサスペンデッドフォルトインジケーター JDG-F には以下が含まれます。

8年を超える寿命を誇る高性能バッテリーシステム

低消費電力電子回路設計

マイコンによる制御で安定動作

これらの機能は、頻繁なメンテナンスを行わずに、複数の検査サイクルにわたってデバイスが動作し続けることを保証するのに役立ちます。

5. 設置と活線運用

フォーインワン圧縮スプリング懸架故障インジケーター JDG-F は、活線設置用に設計されており、配電線を停止することなくデバイスを取り付けることができます。

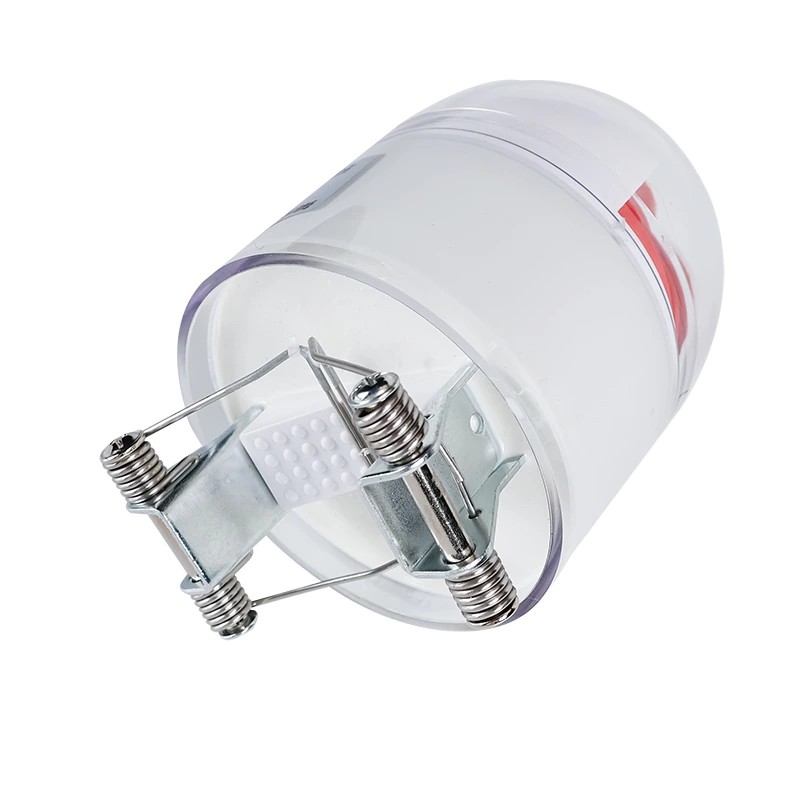

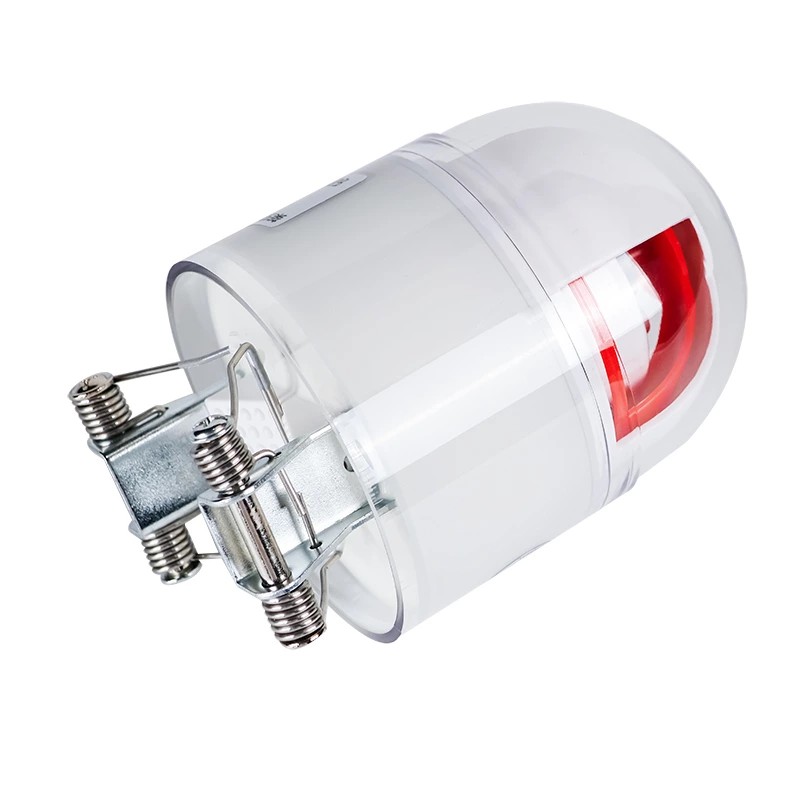

圧縮バネ懸架構造

このインジケータはカードワイヤ圧縮バネ構造を採用しており、架空導体にしっかりとクランプできます。

インストールの主な特徴は次のとおりです。

導体を切断せずに設置可能

設置中に停電が不要

裸導体と絶縁導体の両方での機械的安定性

この設計は、電力会社が運用の中断を最小限に抑えながら、配電ネットワーク全体に障害インジケーターを導入するのに役立ちます。

6. 典型的なアプリケーションシナリオ

Comewill フォーインワン圧縮スプリング停止故障インジケーター JDG-F は、いくつかの配電シナリオで使用されます。

架空配電線

電柱の導体に設置され、短絡故障を検出・表示します。

ケーブル分配システム

架空絶縁ケーブルまたは地下ケーブル移行部に使用されます。

配信ネットワークの監視

メンテナンス チームが障害箇所を迅速に特定し、対象を絞った検査を組織できるように支援します。

ユーティリティのメンテナンス業務

より迅速なトラブルシューティングをサポートし、フルラインの巡回検査に費やす時間を削減します。

7. 製造・供給能力

Comewill は中国のメーカーおよび工場として、配電ネットワーク監視デバイスの生産および供給サポートを提供しています。

機能には次のものが含まれます。

OEMおよびカスタマイズされた製品構成

エンジニアリングプロジェクトの安定した生産能力

製造および組立時の品質管理

Comewill フォーインワン圧縮スプリング懸架故障インジケーター JDG-F は、中国製の故障検出装置の中国サプライヤーを探している世界中の公益事業会社、エンジニアリング請負業者、電気機器販売業者にご利用いただけます。

動作原理

短絡検出原理:

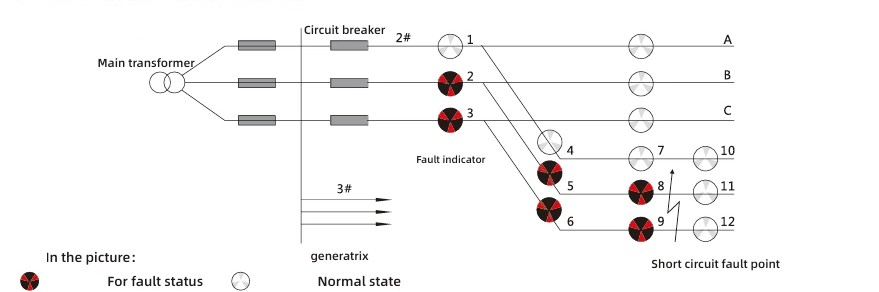

短絡故障の特性に基づき、保護装置の停電に伴う電流の急激な変化が動作基準となります。故障表示図の解釈ロジックは次のとおりです。ライン 2 の A 相のインジケータ 2、5、8 と C 相のインジケータ 3、6、9 がすべて赤色に変わり、インジケータ 11 と 12 が白色のままの場合、その出線点で短絡故障が発生していると判断できます。
