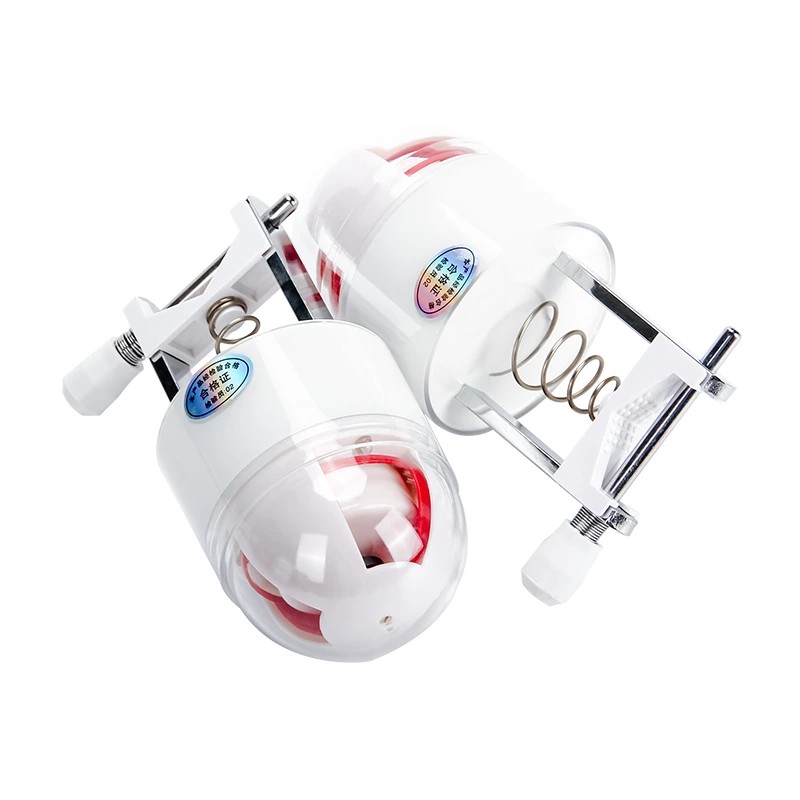

格納式オーバーヘッド障害インジケーター JDX 接地ロケーター

中国の専門メーカーとして、Comewill の高品質格納式オーバーヘッド障害インジケーター JDX 接地ロケーターは、検出原理として非接触電磁誘導を使用しており、赤いフリップアップ サインを通じて短絡障害を明確に視覚的に示します。端末のシェルには老化防止素材を使用し、ディスプレイには蛍光素材を使用し、夜間でも鮮明な視認性を確保します。一定の在庫やカスタマイズされたパラメータを必要とする顧客向けに、この高品質の製品は競争力のある低価格で工場から直接供給され、メンテナンス チームが障害箇所を特定する時間を短縮するのに役立ちます。

格納式オーバーヘッド障害インジケーター JDX Grounding Locator は、Comewill が架空配電線用に開発した障害位置特定装置です。電磁誘導を利用して線電流の変化を監視する装置です。短絡故障が発生すると、機械的な跳ね上げ機構が作動し、赤色の故障インジケータが表示されます。一体成型とナノ表面処理技術を組み合わせた構造により、防汚性、耐老化性があり、屋外架線での長期運用に適しています。

核となる動作原理

1. 障害検出ロジック

格納式オーバーヘッド障害インジケーター JDX 接地ロケーターは、短絡中の電流の突然の変化に基づいて障害を検出します。短絡故障が発生すると、設置箇所に故障電流が流れます。デバイス内の電流検出素子が電流の急激な変化を感知し、同時にその後の保護動作によりラインの電力が失われます。これら 2 つの条件が一緒になってアクションの基礎を構成します。

JDX故障表示器は架空線に設置され、電磁誘導により線路電流を検出して動作します。通常の動作条件では、デバイスは低電力スタンバイ モードになります。短絡電流が流れると、誘導信号が事前に設定されたしきい値を超え、駆動機構が作動します。

2. 故障箇所特定方法

実際の検査では、ライン上に複数のJDXインジケーターを間隔をあけて設置します。障害が発生すると、電源側から障害点までのすべてのインジケーターが赤色に変わり、障害点より後ろのインジケーターは白色のままになります。検査員はルート沿いのインジケーターのステータスを観察するだけで済みます。最後の赤いインジケーターと最初の白いインジケーターの間のセクションが障害箇所です。この方法により、従来の全ライン検査の作業負荷がローカルセクションチェックに軽減され、故障箇所特定の効率が大幅に向上します。

3. リセット機構

障害が解消され、電力が復旧すると、あらかじめ設定された時間が経過すると、装置は自動的にリセットされます。格納式オーバーヘッド障害インジケーター JDX 接地ロケーターは、さまざまなラインの運用ニーズに適応するために 6、12、24、および 36 時間の選択可能なリセット時間を提供し、ポールに登る作業員による手動リセットの必要性を排除します。

製品構造と材質特性

1. シェル材質

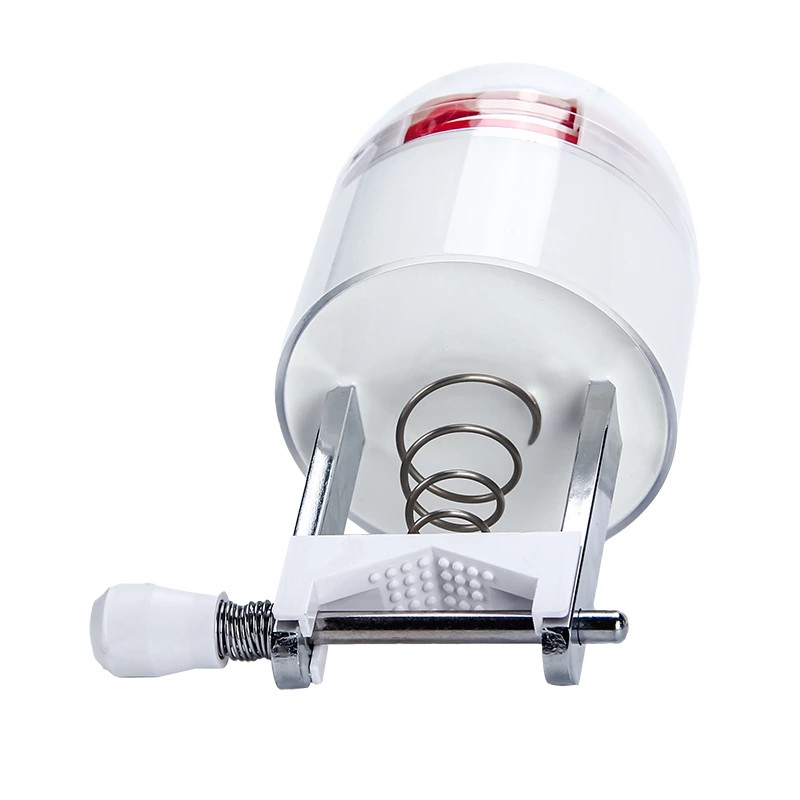

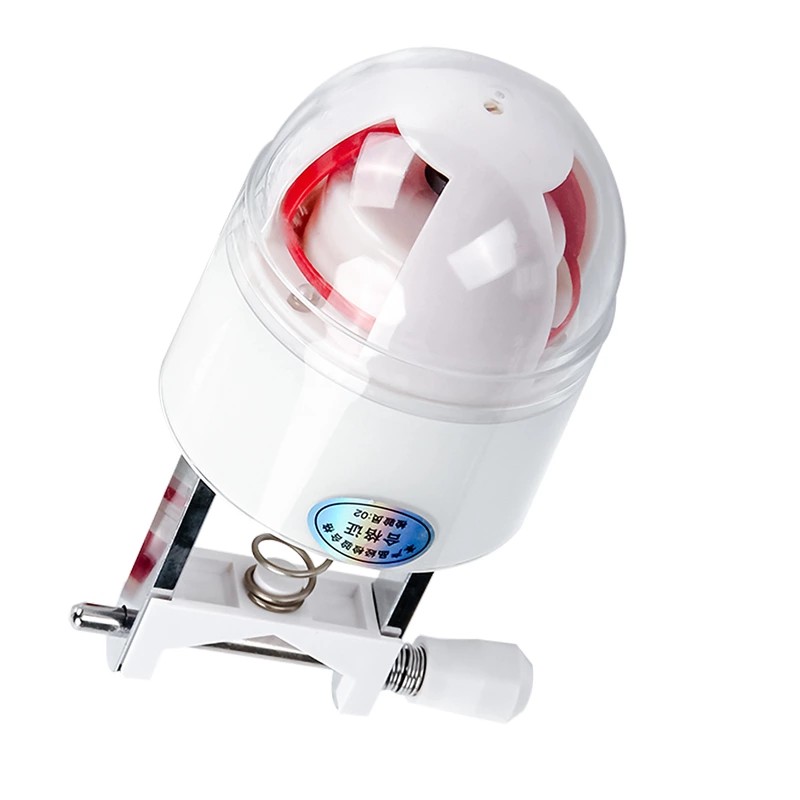

格納式オーバーヘッド障害インジケーター JDX 接地ロケーターは、高強度の航空宇宙材料とナノテクノロジーを使用して一体成形されています。シェルには次の特徴があります。

高い透明性：内部の跳ね上げ状態が観察しやすい

防汚性：汚れがつきにくい

耐老化性: 屋外で長時間日光にさらされても脆くなりません。

メンテナンスフリー: 設計上の耐用年数の間、追加のメンテナンスは必要ありません。

2. コアコンポーネントの構成

3. 表示方法

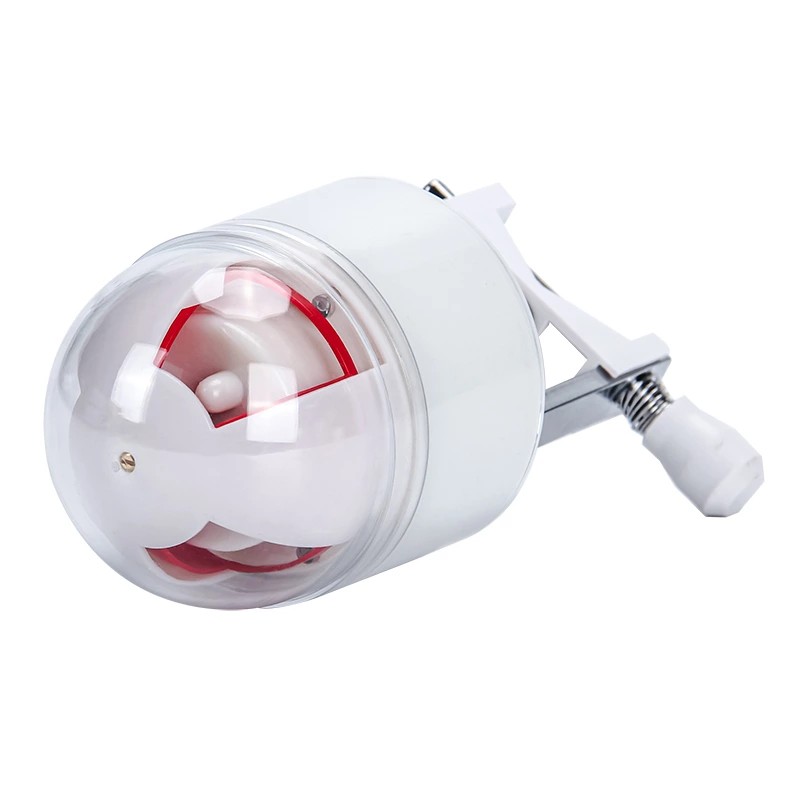

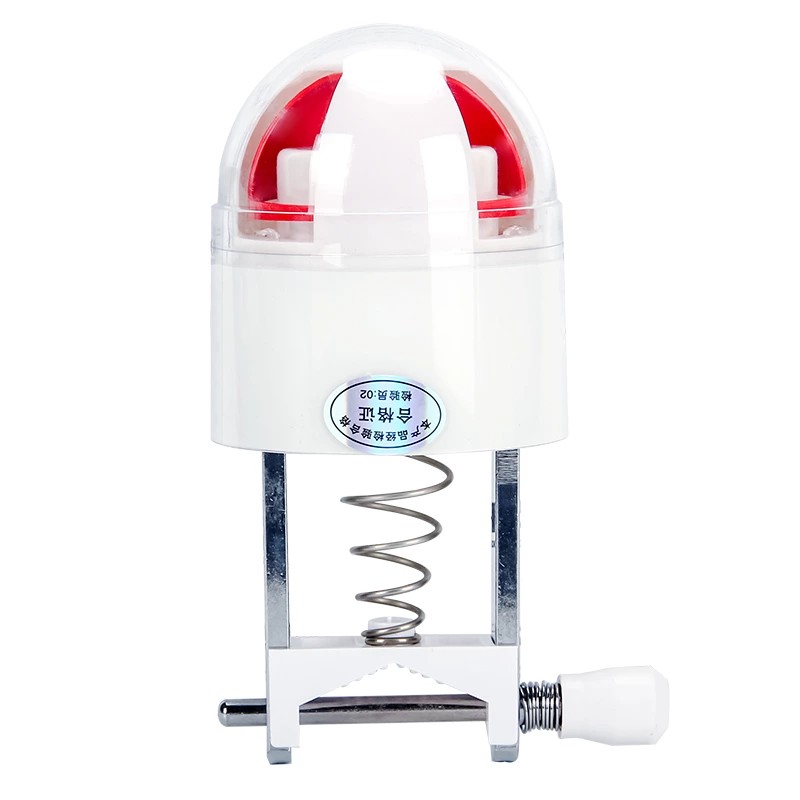

格納式オーバーヘッド障害インジケーター JDX 接地ロケーターは、機械式フリップトップ ディスプレイを使用しています。通常の動作では白色ですが、反転すると赤色に変わり、障害を示します。赤い面は蛍光材料でコーティングされているため、自然光の下でも視認性が高く、夜間や暗い場所でも識別できます。メーカーとして、Comewill はディスプレイ材料の選択において耐候性を優先し、回転コンポーネントが長期の紫外線暴露下でも色あせたり変形したりしないことを保証します。

設置シナリオと検知方法: 安全かつ多用途

これらのインジケーターは、どこに到達できるかについては非常に柔軟です。当社は、架空線 (電柱にあるもの)、架空ケーブル、地中ケーブル (都市の下に埋設されているもの)、さらには配電盤内の母線にもそれらを設置します。基本的に、配電システムのどこにでも短絡障害が発生する可能性があります。
非常に多くのさまざまな場所で使用されるため、その検出方法は安全になるように設計されており、充電部分に直接接触することはありません。電圧検出の場合、線路周囲の空間電界電位勾配を感知します。電流検出には、変圧器の仕組みに似た電磁誘導を使用します。この非接触設計は革新的なものです。デバイス (そして私たち) を高電圧から守り、設置がはるかに簡単になります。取り付けるためにラインを切ったり電源を切ったりする必要はありません。クランプで固定するだけですぐに使えます。

動作原理

短絡検出原理:
短絡現象の特性を踏まえ、保護装置の停電に伴う短絡時の電流の急激な変化を動作基準としています。故障表示図の解釈方法は、2 線 A 相の表示灯 2、5、8 が点灯、B 相の表示灯が消灯、C 相の表示灯 3、6、9 がすべて赤点灯、表示灯 11、12 が白色のままであれば、その引出線点で短絡故障が発生していると判断できます。

技術パラメータ
