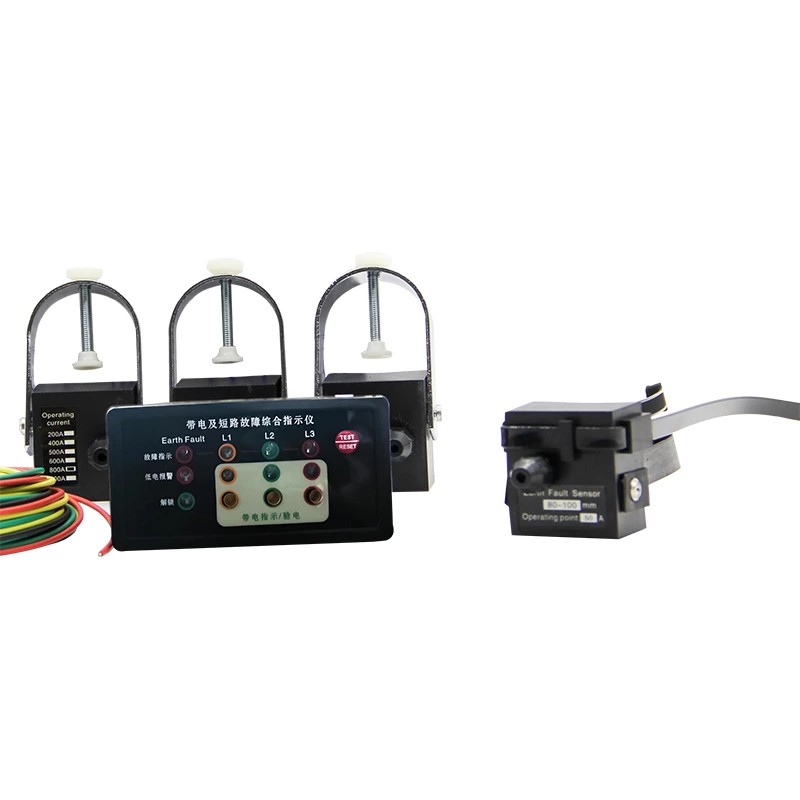

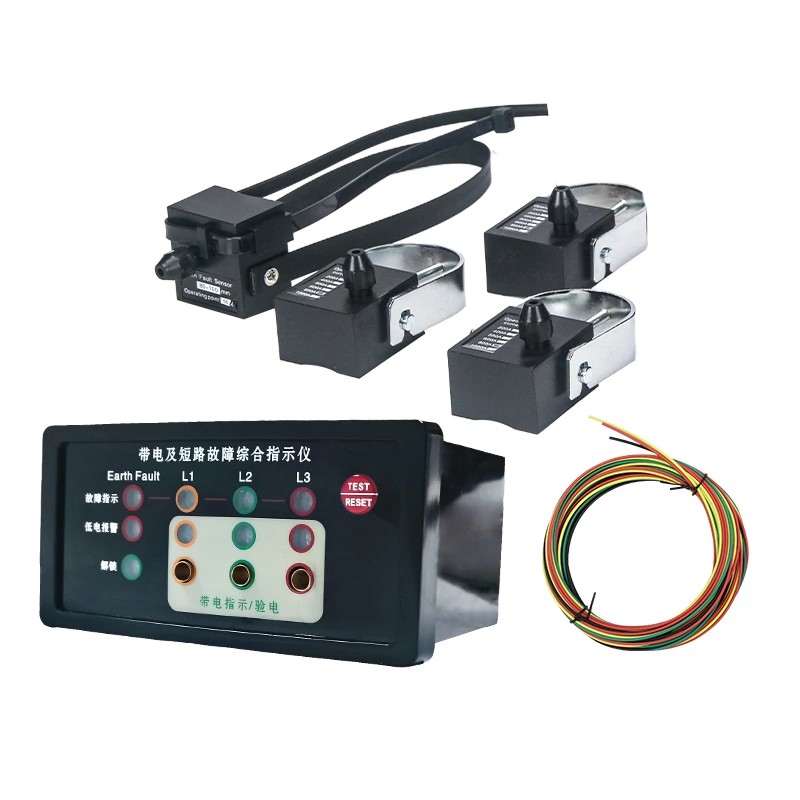

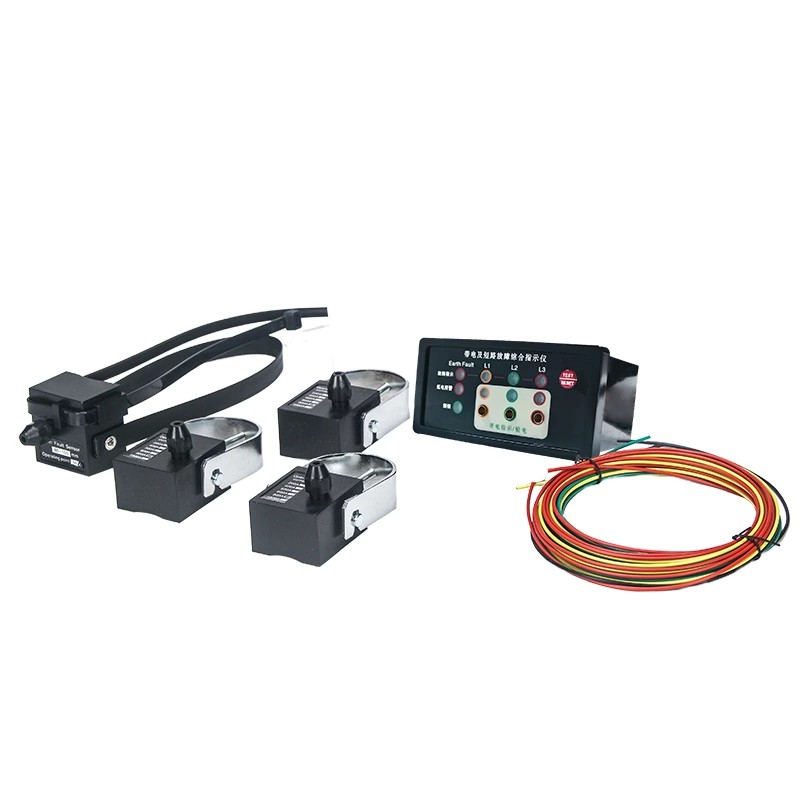

ライブステータス付き EKL-4DXN ライン障害インジケーターは、Comewill が 20kV 未満の高電圧開閉装置および配電ネットワーク向けに特別に開発したオンライン監視デバイスです。このデバイスには、故障検出、ライブ表示、および位相検証機能が統合されています。モジュール設計と光ファイバー通信技術を活用することで、複雑な電磁環境下でも安定した動作を実現し、電力系統の日常点検や故障診断を確実にサポートします。
短絡障害アラーム
ライン内で短絡が発生すると、ライブ ステータス付き EKL-4DXN ライン障害インジケーターに組み込まれた短絡センサーが障害電流を即座に捕捉し、光ファイバー ケーブルを介してアラーム信号をホスト コンピューターに送信します。光ファイバー通信には強力な耐干渉機能があり、開閉装置内の電磁ノイズが信号伝送に与える影響を回避します。信号を受信すると、ホスト コンピュータは対応する短絡障害表示灯を点灯し、現場担当者が障害のある回路を迅速に特定できるようにします。
地絡警報器
接地センサーは、線路の零相電流を継続的に監視します。地絡電流があらかじめ設定した警報閾値以上になると、センサーから光ファイバー経由で本体に信号が送信され、本体は直ちに地絡警報を作動させます。この機能は、地絡を早期に検出し、機器の絶縁のさらなる劣化を防ぎ、感電のリスクを軽減します。

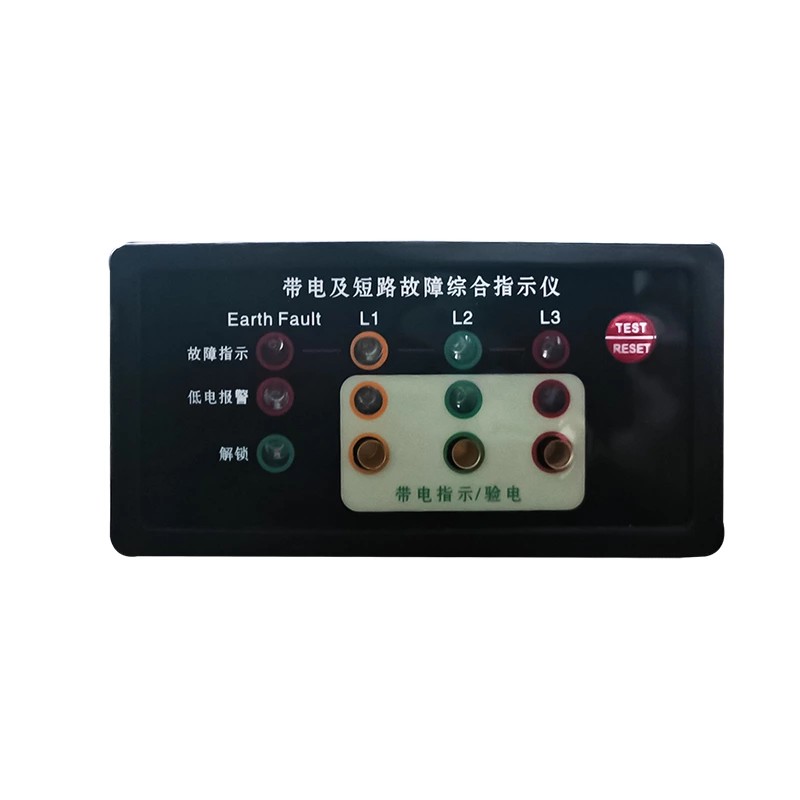

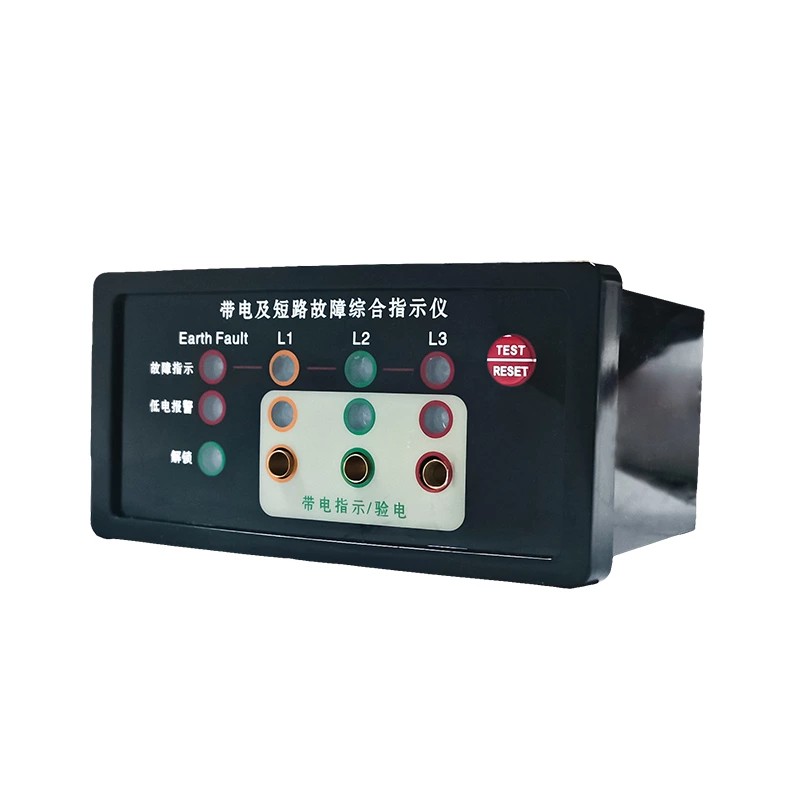

高電圧ライブ ステータス インジケータ: ライブ ステータスを備えた高品質 EKL-4DXN ライン障害インジケータは、高電圧ラインのライブ ステータスを継続的に監視します。本体パネルにはL1、L2、L3の各相に対応した高輝度LEDインジケーターを搭載。インジケーターの点滅頻度は電圧レベルをほぼ反映しています。 LED は、本体の内蔵バッテリーを消費せずに、高電圧電界から直接電力を供給されます。この設計により、ライブステータス表示の継続性が保証され、全体的なバッテリー寿命が延長されます。
高電圧位相検証: 本体パネルには専用の位相検証インターフェイスがあります。保守担当者は、このインターフェイスを使用して、高電圧ライブ入力信号と障害表示の精度をテストおよび確認できます。この機能を使用することで、回線接続や保守作業前に位相を確認することができ、位相誤差による機器の故障を回避できます。
さまざまな現場での異なる作業リズムに適応するために、EKL-4DXN は 3 つのリセット モードを提供します。
自動リセット: 障害が解消された後、デバイスは事前に設定された時間に自動的にリセットできます。オプションのリセット間隔には、8 秒、12 時間、24 時間、48 時間があります (工場出荷時のデフォルトは 12 時間)。このモードは、無人サイトやリモート サイトに適しており、保守担当者によるオンサイトのリセットの頻度が減少します。
手動リセット: 障害が解決したら、現場担当者は EKL-4DXN ライブ ステータス付き回線障害インジケーター パネルの [リセット/テスト] ボタンを直接押して、アラーム ステータスを即座にクリアし、デバイスの表示が現在の回線ステータスと一致していることを確認できます。
リモート リセット: デバイスは、コントロール センターへのアラーム信号の送信をサポートし、コントロール センターからリモート リセット コマンドを受信することもできます。多数のリモート デバイスを備えた大規模な配信ネットワークの場合、この機能はディスパッチャがデバイスのステータスをリモートで管理するのに役立ち、不必要なオンサイト訪問を削減します。
自動テスト機能: 装置が正常に動作していることを確認するために、ユーザーは本体パネルの「リセット/テスト」ボタンを押すことができます。このとき、L1、L2、L3、L4 インジケーターライトが 9 回点滅し、自動的にリセットされます。もう一度ボタンを押してテストを手動で終了することもできます。このシンプルなセルフテストプロセスにより、担当者は操作前にインジケーターの機能が正常であることを迅速に確認できるため、追加のテスト機器を持ち運ぶ必要がなくなります。
低電圧アラーム:
ライブステータス付き EKL-4DXN 回線障害インジケーターは、内蔵リチウム電池で駆動されます。バッテリー電圧が通常の動作範囲より低い場合、デバイスは低電圧アラームをトリガーし、ユーザーに適時にバッテリーを交換するよう促します。この機能により、電池切れによる機器の故障情報の正確な表示不能を防ぎ、機器の信頼性を継続的に維持します。
Comewill は専門メーカーとして、ユーザーが実際の動作条件に応じて複数のアラーム パラメーターを調整できるようにします。短絡電流しきい値、地絡電流しきい値、自動リセット時間など、すべてを現場で設定できるため、機器をさまざまな回線条件や動作要件に適応させることができます。
| 短絡アラーム | 50〜1000A（工場で調整可能）誤差±5％、工場出力：600A |
| 短絡過電流応答時間 | 0.03-5S(工場出荷時調整可能)、工場出荷時:0.25 |
| 地絡警報 | 10-100A (工場で調整可能) 誤差±10%、工場出力: 20A |
| 接地過電流応答時間 | 0.03S~55(工場出荷時調整可能)、工場出荷時:0.25 |
| 過熱アラーム | 20〜80℃（工場出荷時に調整可能）誤差±1℃、工場出荷時：80℃ |
| 過熱トリップに対するドライ接点容量 | 230V/AC-0.1A、30V/DC-1A |
| 短絡接地リモートリレー | 230V/AC-0.1A、30V/DC-1A |
| 過熱アラーム | リレー出力 3 サイクル (各 2 秒) 750ms に設定、1250ms にリセット) |
| 自動リセット時間 | 75〜45時間（工場出荷時に調整可能）、工場出荷時時間：8時間 |
| 待機電流 | ≤5μA |
| 電圧レベル | 20KV以下 |
| 耐電流能力 | 31.5KA/4S |
| 静的消費電力 | ≤10μw |
| アクション数 | ≧4000回 |
| バッテリー容量 | 3.6 リチウム電池 2Ah |
| リマインダー保護レベル | ホストIP40、センサーIP65 |
| 作業環境 | -25℃～+75℃ |
| ≤95%RH(結露なきこと) | |
| ≤1000メートル |
