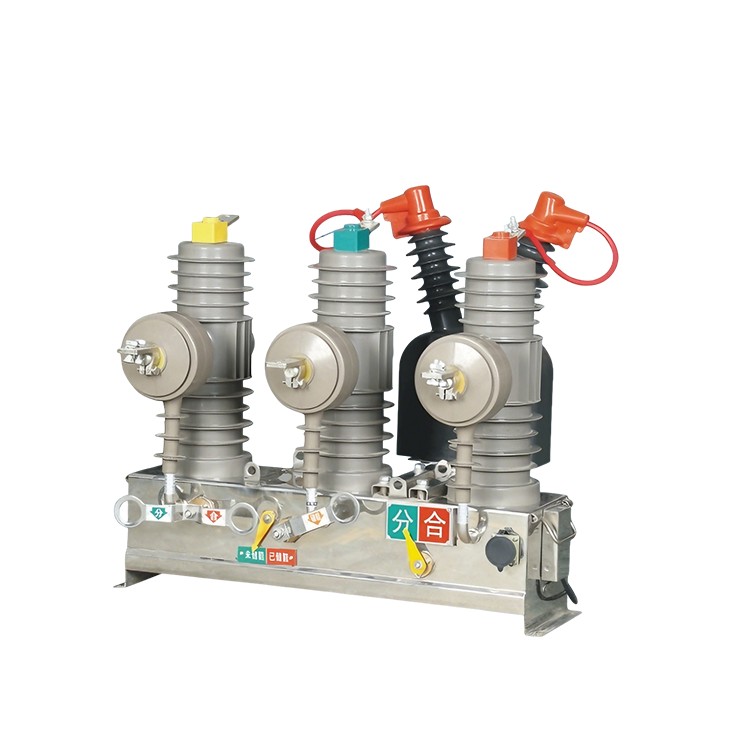

ZW43シリーズ屋外用真空遮断器

中国の専門メーカーであるComewillが提供する高品質のZW43シリーズ屋外真空サーキットブレーカは、定格電圧12kV、三相AC 50/60Hzの電力システム用に設計されています。主な機能は、負荷電流、過負荷電流、短絡電流を接続および切断して、システムと機器の正常な動作を保証することです。これは、回路ブレーカー本体とスプリング操作機構で構成されており、変電所、工業および鉱山企業、都市および地方の送電網など、幅広い用途に使用できます。

お問い合わせを送信

製品説明

中国の専門メーカーとして、Comewill は高品質の ZW43 シリーズ屋外真空遮断器を提供したいと考えています。これは、深刻な汚染や頻繁な稼働のシナリオに特に適しており、電力網の制御と機器の保護に特に信頼性があります。
IEC62271-100、GB1984（交流高圧遮断器の関連規格）、IEC60694、GB/T11022（高圧開閉装置および制御装置の一般技術要件）に完全準拠しているため、規格を気にする必要はありません。

主な機能特徴

非常に信頼性の高いパフォーマンス: カスタマイズされた ZW43 シリーズ屋外真空サーキットブレーカーは、3 つの柱構造で構築されています。真空消弧室は、絶縁されたプルロッドを介して操作機構に接続されています。不安定な部分はなく、毎回安定して動作します。

丈夫で結露防止: APG 技術を使用して、消弧室、主伝導ループ、および絶縁サポートを単一のエポキシ樹脂片に鋳造し、シリコンゴムでコーティングします。機械的に強く、湿った場所でも結露の問題がありません。

優れたスプリング操作機構：スイッチには高性能スプリング機構が採用されており、構造がシンプルで機械的寿命が長いです。エネルギー貯蔵と開閉には手動または電動モードを選択でき、非常に柔軟です。

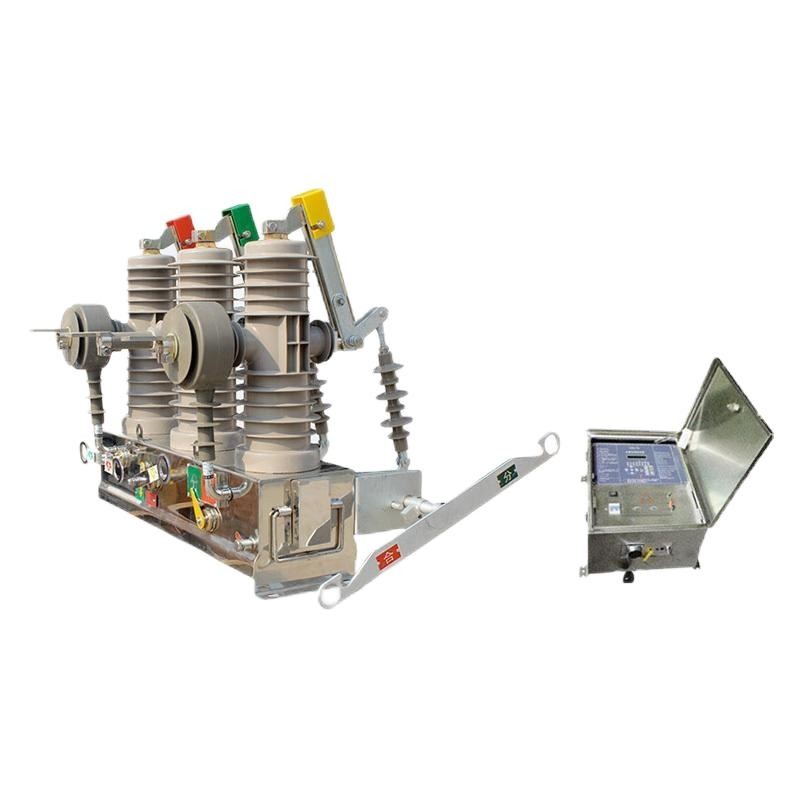

オプションの統合絶縁スイッチ: 絶縁スイッチが必要な場合は、ZW43 シリーズ屋外真空サーキットブレーカーを追加できます。追加の部品を別途購入する必要はありません。

小型で洗練され、設置が簡単: コンパクトでモダンな見た目で、重さはそれほどありません。現場での移動や設置は簡単で、重いギアは必要ありません。

自動化および無人変電所での動作: スイッチには制御端末インターフェイスを取り付けることができます。 24時間年中無休で人員が常駐する必要のない自動配電ネットワークや変電所に最適です。

技術仕様

いいえ。	アイテム		ユニット	データ
1	定格電圧		kV	12
2	定格電流		A	630
3	定格周波数		Hz	50/60
4	定格短絡遮断電流		kA	20
5	定格短時間耐電流(4s)			20
6	定格ピーク耐電流(ピーク)			50
7	定格短絡電流(ピーク)			50
8	1minP.F耐電圧	湿式試験	kV	34
		相間、相間		42
		開いている連絡先全体で		48
9	雷インパルス耐電圧(ピーク)	相間、相間	kV	75
		開いている連絡先全体で		85
10	2次ループ用1min P.F耐電圧		kV	2
11	定格電流の遮断時間		回	1000
12	定格短絡電流の遮断時間			30
13	機械的寿命			10000
14	開く速度		MS	1.2±0.2
15	閉まる速度			0.6±0.2
16	閉店時間		MS	25～60
17	開館時間			18~45
18	コンタクトのクローズバウンス時間			≤2
19	エネルギー貯蔵モーターの定格電力		W	40
20	三相開閉非同時		MS	≤2
21	各相導通ループの抵抗	スイッチ本体	μΩ	≤80
		切断ブレード		片面≤120、両面≤200
22	相間間隔		mm	280±1.5
23	正味重量		kg	125(シングルアイソレータ)、150(ダブルアイソレータ)
