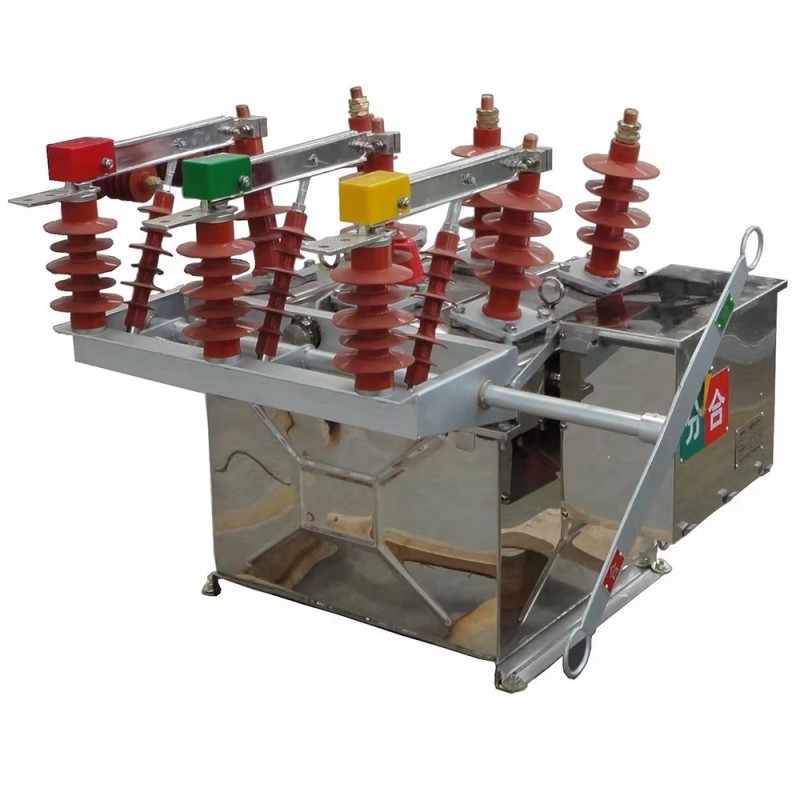

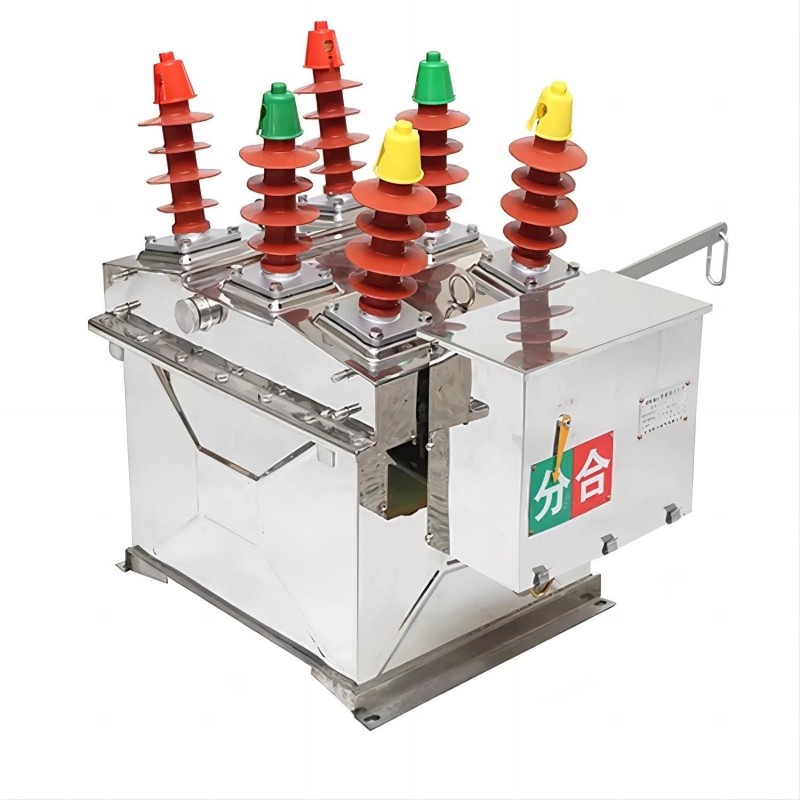

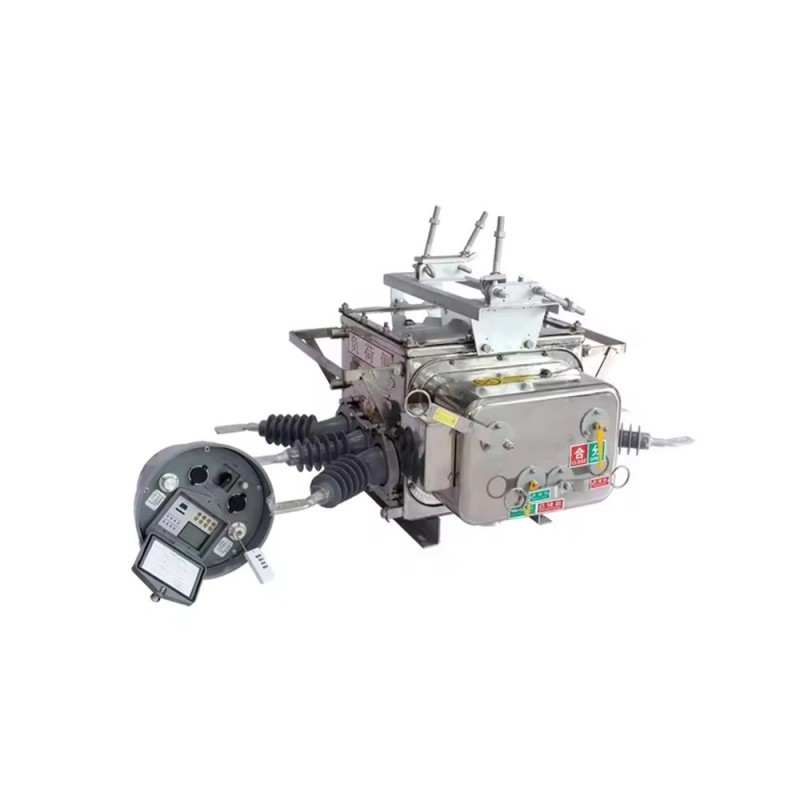

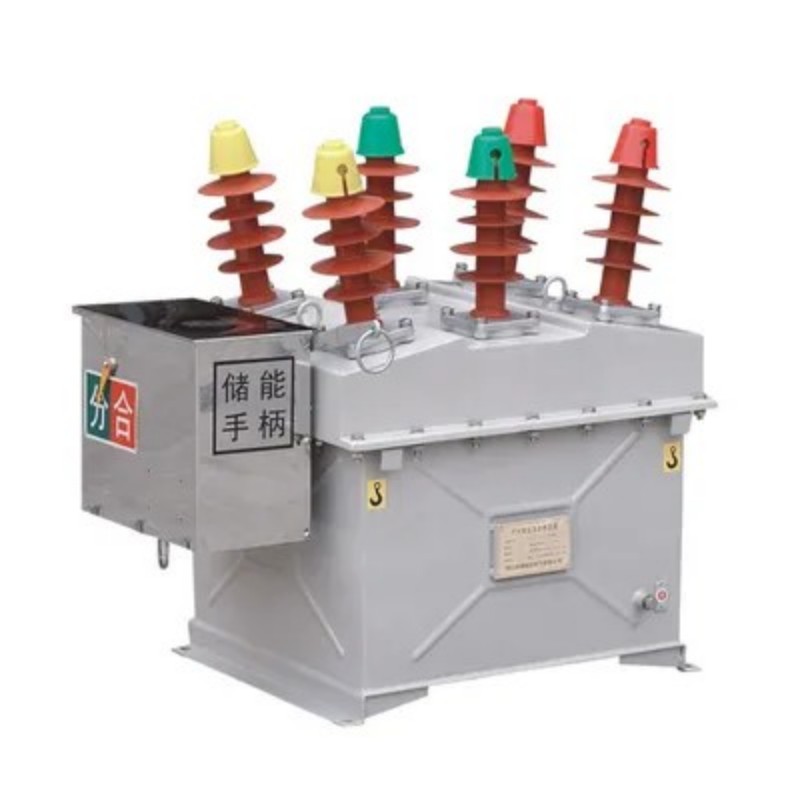

ZW8 屋外高圧 AC VCB

Comewill 工場の ZW8 屋外高電圧 AC VCB は、12kV、三相、50Hz の電力システムで信頼できる性能を発揮するように設計されています。真空遮断器、空気絶縁、およびスプリング駆動機構が装備されており、負荷電流の遮断および遮断に優れた性能を発揮すると同時に、信頼性の高い過負荷および短絡保護も提供します。

お問い合わせを送信

製品説明

中国の専門メーカーとして、Comewill は国内市場で高い評価を得ており、ZW8 屋外高電圧 AC VCB の信頼できる調達を保証しています。 ZW8 屋外高電圧 AC VCB は、手頃な価格で品質が保証されており、経済的な調達の選択肢を提供します。
カスタマイズされた調達ニーズを満たすために、ZW8 屋外高電圧 AC VCB のあらゆる OEM および ODM 注文を歓迎します。

アプリケーションの周囲条件

周囲温度：-10℃～+40℃。
標高: ≤1000m (特別な調達要件を除く)。
相対湿度: 日平均 ≤95%;月平均 ≤90%。
飽和蒸気圧: 日平均 ≤2.2kPa;月平均 ≤1.8kPa。
震度：≤8度。
ZW8 屋外高電圧 AC VCB の最適な性能を確保するには、設置場所には火災、爆発の危険、深刻な汚染、化学腐食、激しい振動がないことが必要です。

技術的パラメータ

アイテム		ユニット	パラメータ
定格電圧		kV	12
定格電流		A	630
定格短絡遮断電流		kA	6.3	12.5	20
定格短絡電流(ピーク)		kA	16	31.5	50
定格ピーク耐電流		kA	16	31.5	50
定格短時間耐電流		kA	6.3	12.5	20
定格絶縁レベル	1min電源周波数耐電圧(乾式試験)	kV	42
	雷インパルス耐電圧(ピーク)	kV	75
定格動作シーケンス			O-0.3s-C O-180s-CO
機械的寿命		回	10000
定格短絡電流遮断時間		回	30
オペレータの定格投入電圧		V	110、220
オペレータの定格開放電圧		V	110、220
開放接点間の隙間		mm	11±1
接点のオーバートラベル		mm	3
三相開閉同期		MS	≤ 2
クロージングバウンスタイム		MS	≤ 2
平均開口速度		MS	1.0±0.2
平均閉速度		MS	0.7±0.15
開館時間	最高動作電圧	s	0.015～0.05
	最低動作電圧	s	0.03～0.06
閉店時間		s	0.025～0.05
各相のメインループ抵抗		μΩ	≤ 120
可動接点と静的接点の許容摩耗の合計厚さ		mm	3
