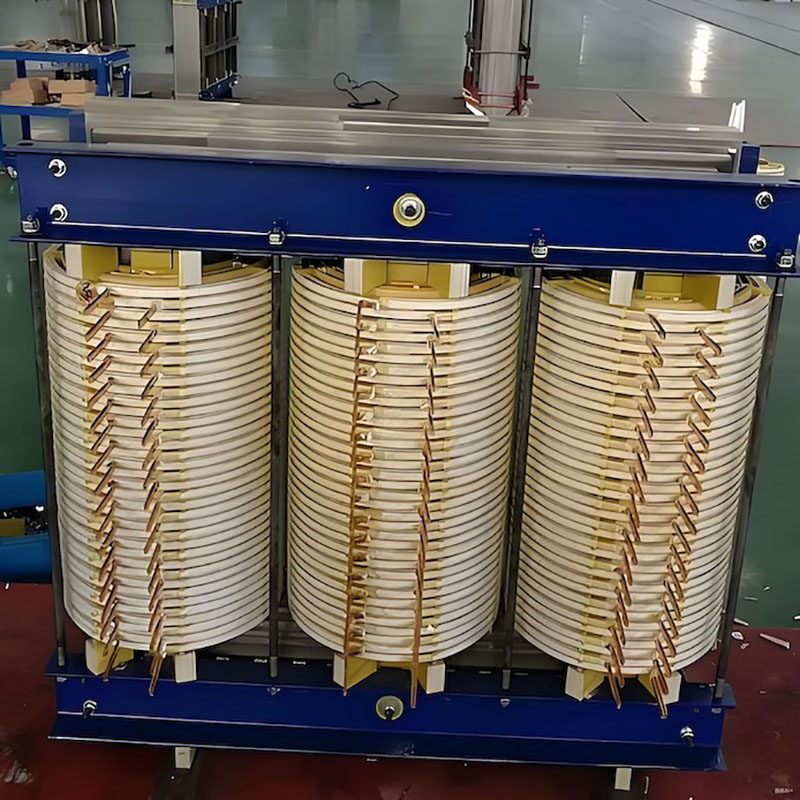

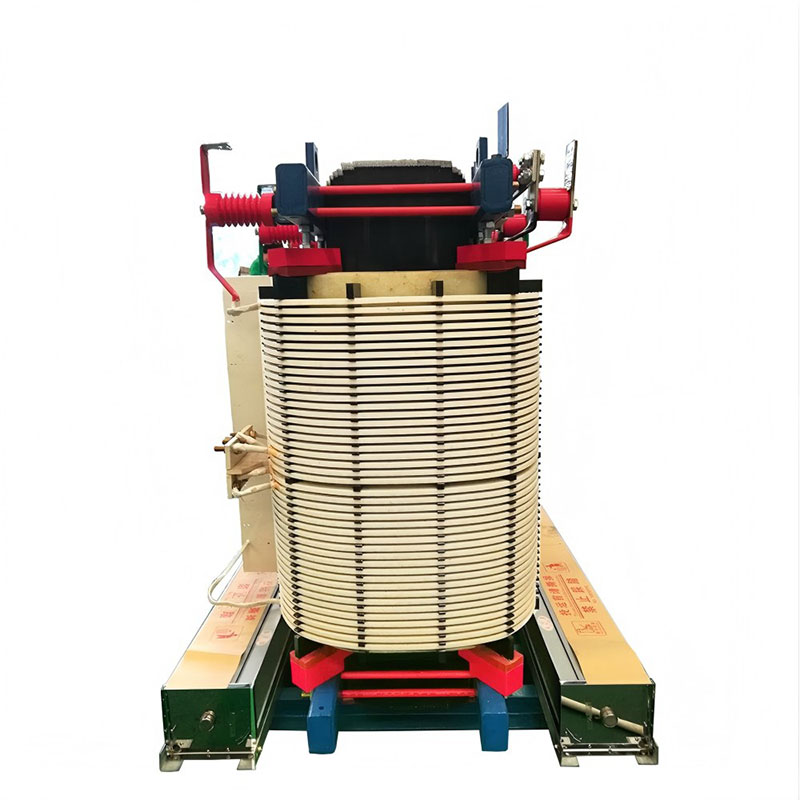

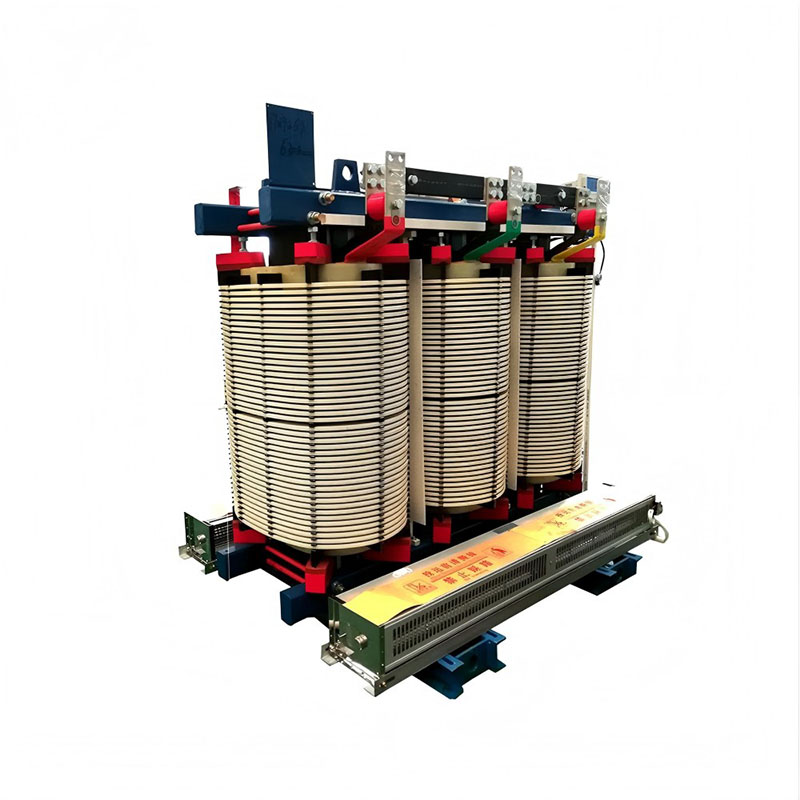

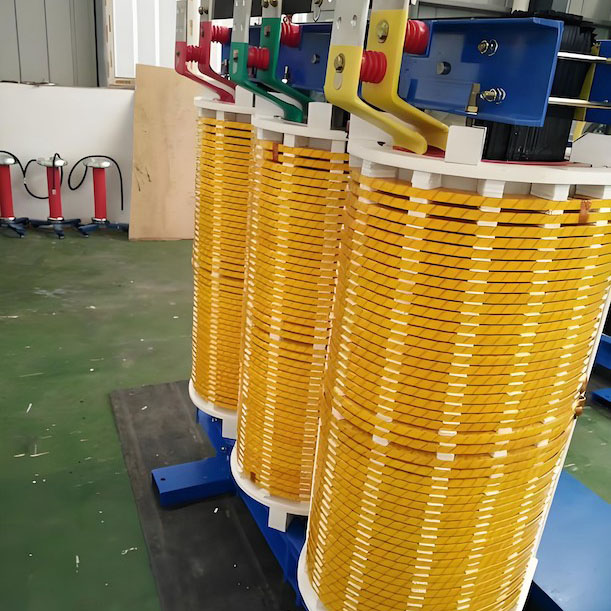

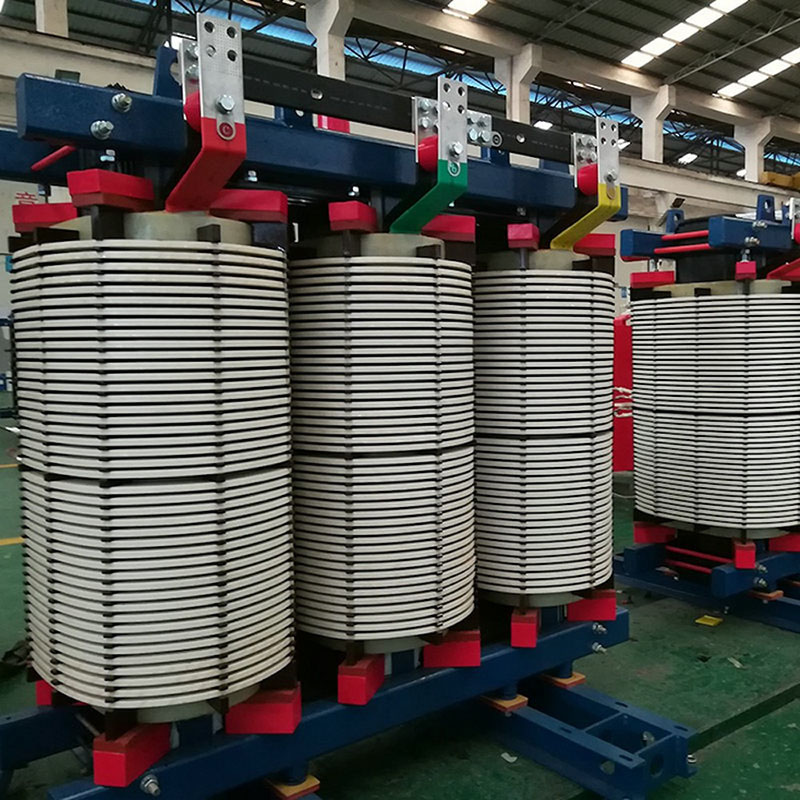

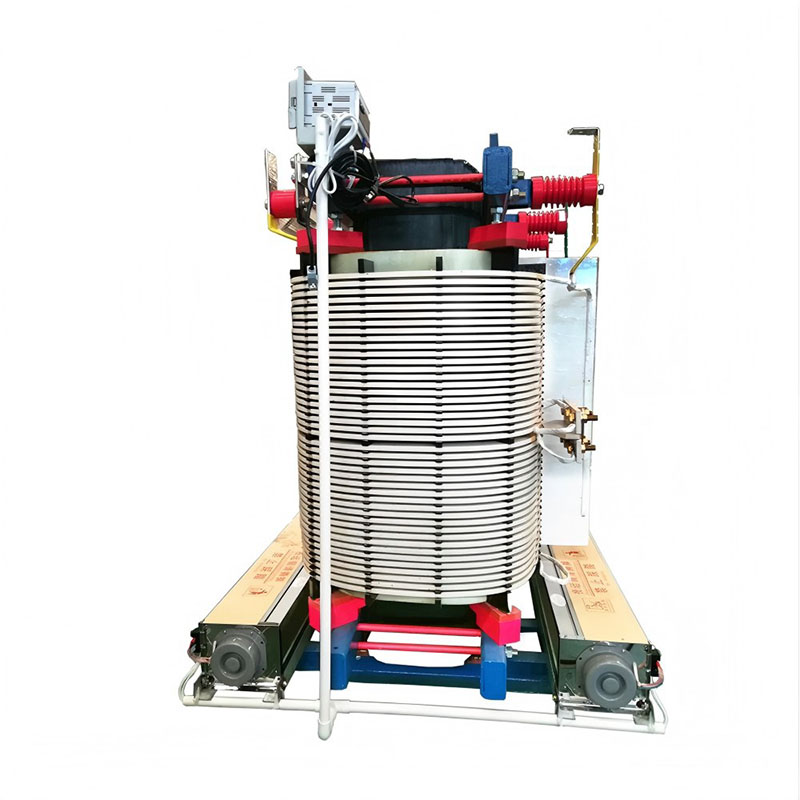

SGBシリーズ 環境に配慮した非密閉型乾式変圧器

中国の専門電力機器メーカーとして、Comewill の SGB シリーズ環境に優しい非カプセル化乾式変圧器は、Nomex® 紙と無溶剤含浸樹脂を組み合わせた H クラス絶縁システムを採用し、最大 180℃ の長期耐熱性を達成し、UL94V-0 難燃性規格を満たしています。非カプセル化オープン構造と VPI 真空圧力含浸技術の組み合わせにより、安定した絶縁と便利なメンテナンスが保証されます。

VPI 技術と組み合わせた非カプセル化オープン構造により、絶縁の安定性が保証され、将来のメンテナンスが容易になります。性能にはまだ多くの画期的な進歩があります。負荷変動に直面しても、長期的には 120% の過負荷でも、短期的には 150% の過負荷でも動作できます。動作音は42dB以下で、騒音に敏感な場所でも問題なく使用できます。

また、環境に配慮した非密閉乾式変圧器SGBシリーズも高透磁率珪素鋼板を採用し、電磁石設計の最適化により消費電力を一般機種に比べ10%～20%低減しています。本体全体は環境に優しい素材で作られており、VOCの排出がほぼゼロで、EU RoHSなどのグリーン基準を満たしています。

特徴

電圧レベル: 10~35/0.4kV
容量範囲: 30~3150kVA
安全保護機能：Hクラス絶縁システムを採用し、芯材はNOMEX ® 紙で180℃の高温に長時間耐えられ、UL94V-0難燃規格にも適合し、火災の危険を根本から排除します。非密閉オープン構造とオイルフリー設計の組み合わせにより、爆発の危険性が完全に排除され、人口密度が高くリスクの高いシナリオの安全要件を満たすことができます。

高効率・省エネ機能：高磁性導電率珪素鋼板を使用し、電磁回路の最適化設計により消費電力を一般機種に比べ10％～20％削減し、無負荷損失、負荷損失ともに業界トップレベルを達成しました。長期 120%、短期 150% の過負荷容量を備えた SGB シリーズ環境に優しい非カプセル化乾式変圧器は、負荷変動があっても効率的な動作を維持し、エネルギーの無駄を削減します。

低騒音・静粛性：コア積層技術と巻線構造レイアウトの最適化により、動作騒音は42dB以下（業界平均レベルを大幅に下回ります）に抑えられています。機械振動の増幅を避ける設計と静かな放熱構造を備えているため、データセンターや医療施設などのノイズに敏感な環境でもそのまま使用できます。

環境適応特性：湿度95%を超える熱帯環境でも安定して動作できる最適化された冷却システム。アクセサリは耐食性があり、密閉設計と相まって、過酷な環境での耐久性が向上しています。プロセス全体で環境に優しい材料が使用されており、VOC 排出がほぼゼロで、EU RoHS およびその他の環境基準に準拠しており、厳しい環境要件があるシナリオに適しています。

便利なメンテナンス機能：VPI（真空含浸）技術と組み合わせた非カプセル化オープン構造により、日常の点検やメンテナンスに複雑な分解は必要ありません。モジュラー設計により、コンポーネントの交換が容易になり、メンテナンスのダウンタイムが削減され、長期的な運用コストと人件費が削減されます。

構造的信頼性特性: 高圧巻線は千鳥積層ケーキ構造ですが、低圧巻線は箔導体を使用しています。電流分布が均一であるため、漏れ抵抗が低く、短絡抵抗が強くなります。高強度の固定付属品と組み合わされた高精度のバランスの取れた電磁構造は、輸送中や動作中の機械的ストレスに耐えることができ、機器の耐用年数を延ばします。

アプリケーション適応機能: 小型で柔軟な設置が可能で、高層ビル、化学薬品パーク、都市の送電網アップグレードなどのさまざまなシナリオに適しています。 SGB シリーズ環境に優しい非カプセル化乾式変圧器は、精密機器の高品質電源ニーズを満たし、複雑な使用条件下でも電力システムの継続的な動作を保証することができ、強力な汎用性を備えています。

技術仕様

注：上記のデータは技術改良により変更される場合があります。
