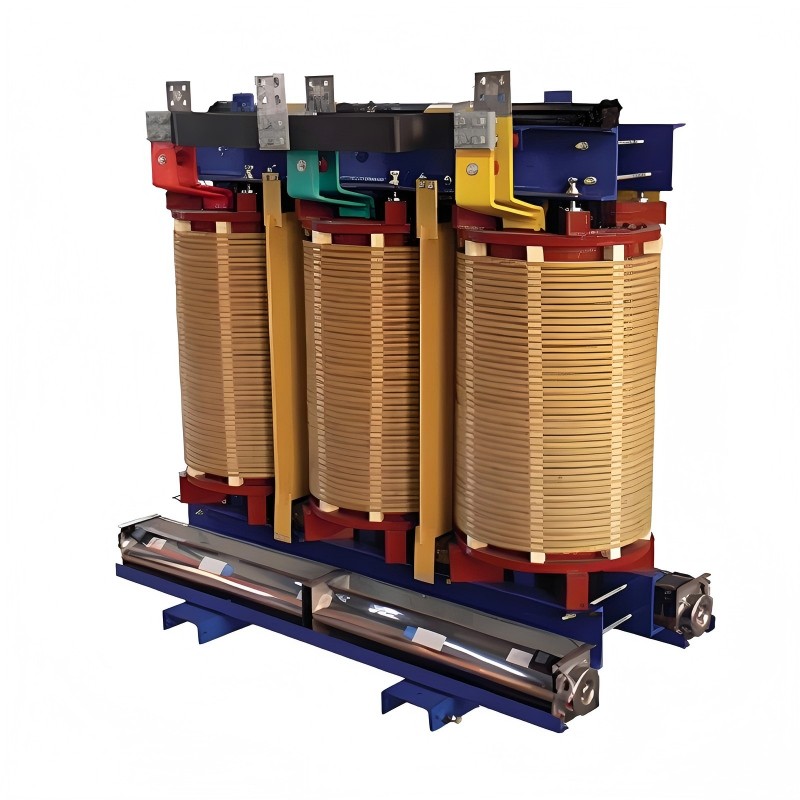

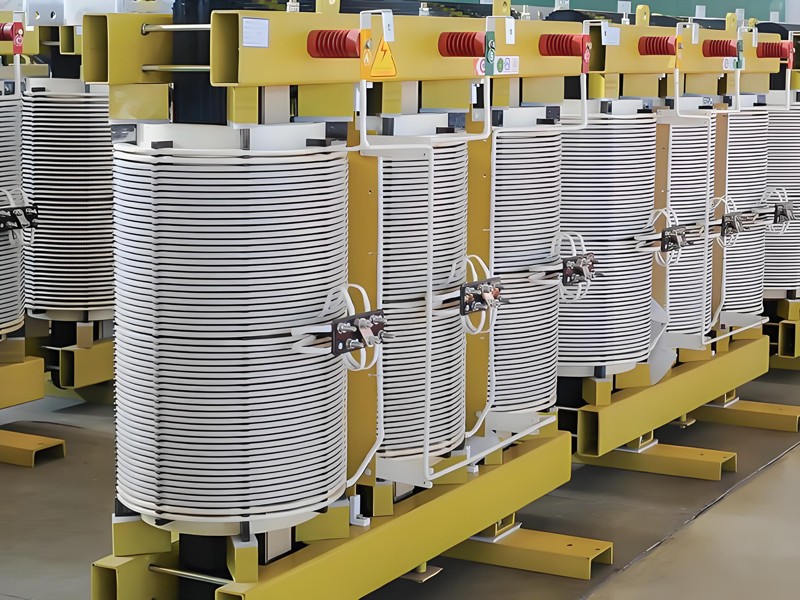

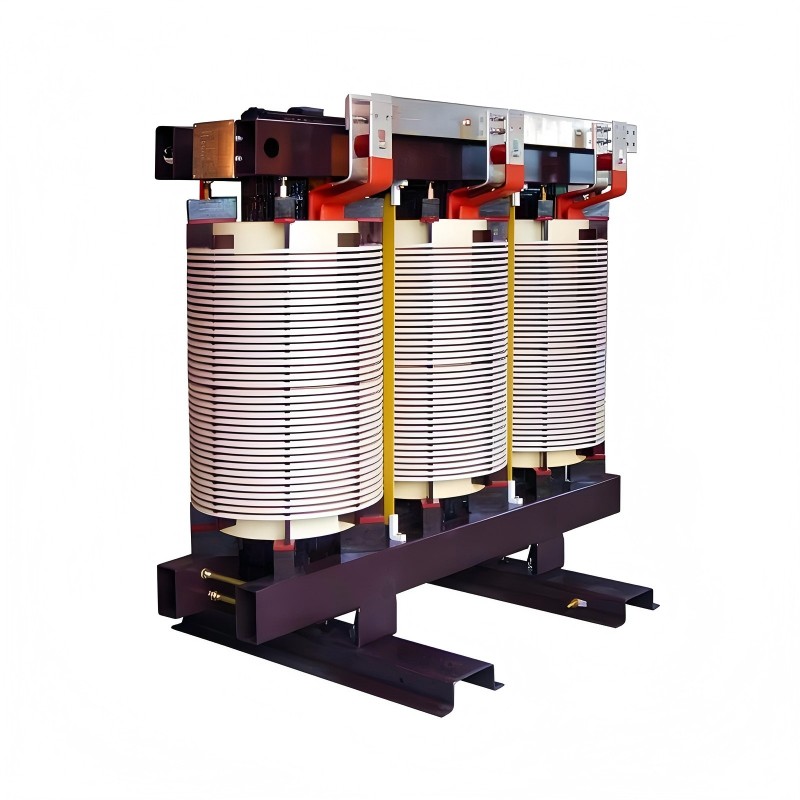

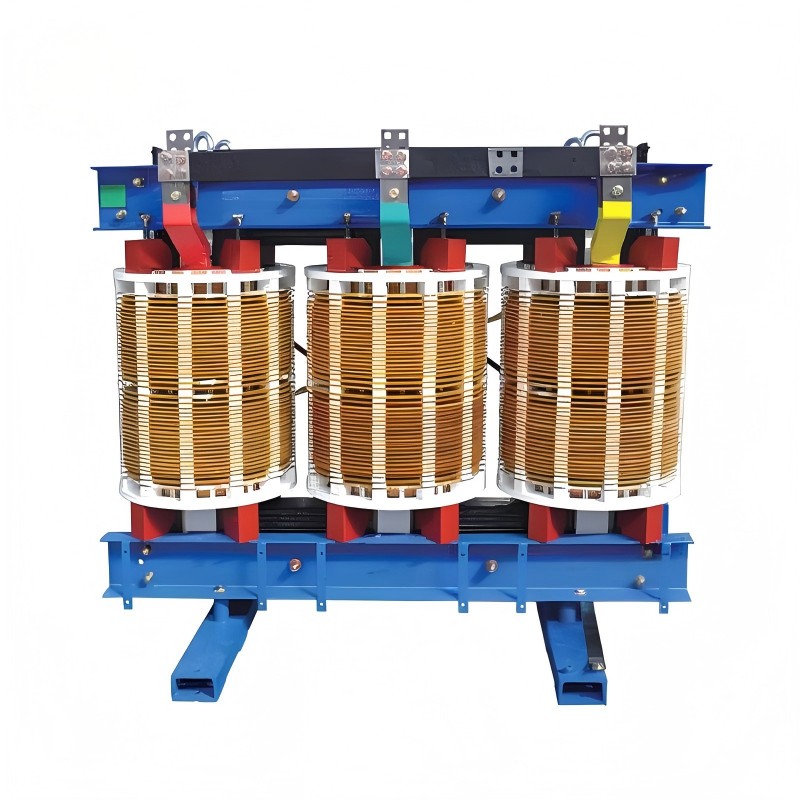

Comewill 工場の SGB シリーズ三相非カプセル化乾式変圧器は、産業用および商業用途向けに乾式変圧器の購入を検討しているユーザー向けのソリューションです。最先端の絶縁、磁気回路の最適化、モジュール構造で設計されたこの変圧器は、高い安全性、効率性、環境適応性を提供します。
SGB シリーズ三相非カプセル化乾式変圧器は、従来の樹脂鋳造の代わりに高度な真空圧力含浸 (VPI) 技術を使用した非カプセル化乾式変圧器です。特に次の目的で設計されています。
中圧から低圧への変電（10～35kV / 0.4kV）
屋内および半屋外の設置
高い防火性と耐湿性が要求される用途
SGB シリーズ三相非カプセル化乾式変圧器は、信頼性が高く効率的な動作を保証するために複数の先進技術を統合しています。
1. 高度な磁気コア設計
高透磁率積層珪素鋼板
ステップラップ構造で鉄損を低減
3次高調波歪みを効果的に抑制
2. 高性能断熱システム
二重絶縁システム (H クラス + NOMEX®)
優れた耐熱性と絶縁耐力
化学腐食や湿気に対する耐性

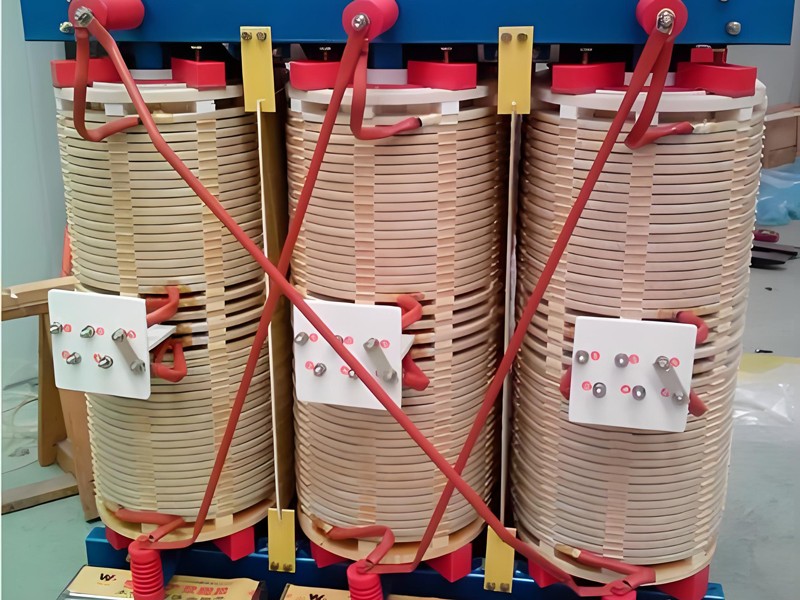

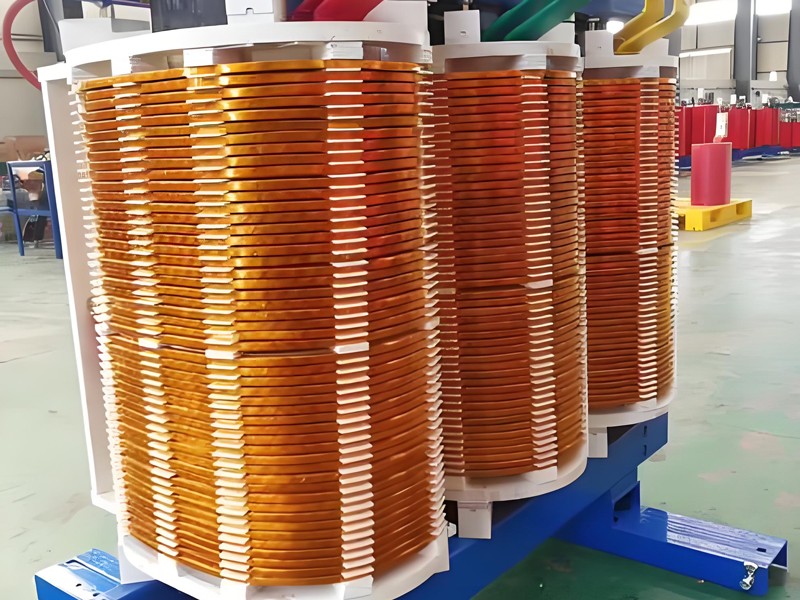

3. 最適化された巻線構造
高電圧：層状ケーキ構造
低電圧: 均一な電流分布のためのフォイル巻線
耐短絡性と機械的強度の向上
4. 効率的な熱管理
オープンベンチレーション設計により冷却効率が向上
低損失材料で発熱を低減
>95%以上の湿度環境でも安定した動作
5.VPIの製造プロセス
二次真空加圧含浸
強力な防湿性と耐汚染性
部分放電が極めて少なく、長寿命です。
6. 安全性と環境保護
不燃・防爆設計
完全にリサイクル可能な素材
国際環境基準に適合
| 定格容量(kVA) | 定格電圧 | ベクトルグループ | 無負荷損失(W) | 負荷損失(W) | 無負荷電流(%) | インピーダンス電圧 (%) | ||||||||||
| 高圧 (kV) | タッピング範囲(%) | LV(kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145℃ | |||||||
| 100 | 6 6.3 6.6 10 10.5 11 | ±5または±2×2.5 | 0.4 | Dyn11 または Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
海洋プラットフォームと海洋環境
化学および石油化学プラント
高層商業ビルやデータセンター
空港、病院、鉄道交通システム
工業用製造施設
湿気の多い地域、または高温の地域（熱帯気候）
モジュール式のオープン構造により、SGB シリーズ三相非カプセル化乾式変圧器のメンテナンスが簡単かつコスト効率よく行えます。
定期点検
ほこりが溜まっていないか確認し、通気路を掃除してください
接続部の緩みや過熱がないか点検します
環境モニタリング
適切な換気を確保し、過度の汚染を避けてください。
可能であれば湿度を推奨範囲内に維持してください
電気試験
定期的に絶縁抵抗を測定する
負荷状態と温度上昇を監視
予防保守
きれいな巻線とコア表面
腐食や絶縁劣化の兆候がないか検査します。
