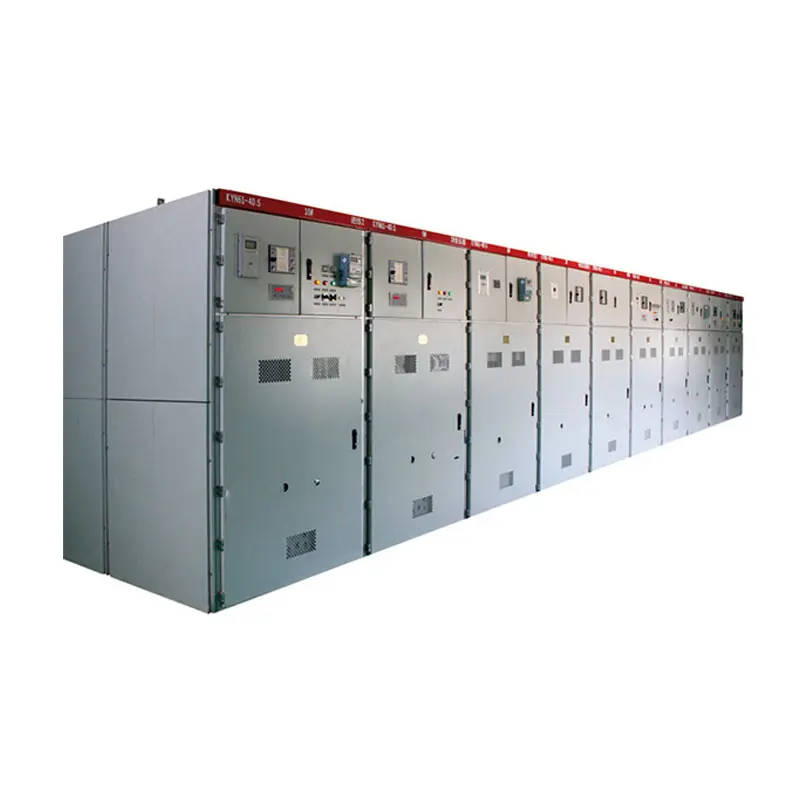

KYN61-40.5KV 開閉装置

中国の信頼できるメーカーおよびサプライヤーとして、Comewill は、安全、効率的、継続的な配電を必要とする変電所、発電所、産業施設向けに高品質の KYN61-40.5KV スイッチギヤを提供しています。丈夫な金属被覆構造は高電圧セットアップに優れており、要求の厳しい屋内環境でも動作の安全性とシステムの安定性を確保します。さらに、GB/T11022、GB3906、DL404 の国家規格および業界規格に準拠し、すべてのコンプライアンス マークを満たしているため、屋内の中電圧アプリケーション向けの性能、信頼性、安全性が実証された機器を調達することができます。

新しい変電所の設置、発電所の配電システムのアップグレード、または工業用地への調達のいずれの場合でも、Welcome (Wenzhou) Electric Co., Ltd の KYN61-40.5(Z) 開閉装置は大量調達の準備ができています。また、お客様の正確な運用ニーズに合わせて構成を微調整することもできます。画一的な妥協はありません。

モデルの意味

利用条件

この KYN61-40.5KV スイッチギアが何を処理できるかについて本題に入りましょう。専門用語は使わず、調達チェックのための明確な仕様だけを記載してください。

動作環境条件

周囲温度: 最高温度は +40°C、最低温度は -15°C で、ほとんどの屋内気候で動作します。

湿度ルール: 日平均 ≤ 95%、月平均 ≤ 90%。水蒸気圧は最大で毎日 2.2kPa、毎月 1.8kPa に達し、湿った場所でも維持されます。

高度: 最大海抜 1000 メートル (それ以上の場合はご相談ください)。

耐震性: 8 度以下のリヒタースケール地震に耐え、重要な部分では安定します。

空気の質: 腐食性/可燃性ガス、過剰な粉塵、水蒸気、重質汚染物質のない空気が必要です。内部部品の早期摩耗を防ぎます。

振動: 設置場所は激しい揺れがあってはなりません。繊細なコンポーネントを保護します。

サイトの条件が GB3906 の概要を超える場合 (高度が高い、空気が厳しいなど)、Welcome (Wenzhou) Electric Co., Ltd. までご連絡ください。お客様のプロジェクトに適した特別な手配を行うために協力させていただきます。

変電所、発電所、または工業用地向けに調達する場合でも、KYN61-40.5KV スイッチギアの使用条件を知ることは、長持ちするギアを選択するのに役立ちます。そして、私たちはそれが完璧に適合していることを確認するためにここにいます。

KYN61-40.5 パラメータ

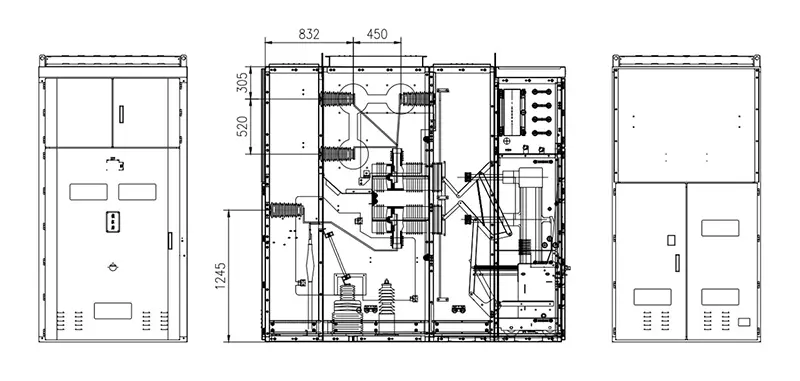

外形と設置寸法

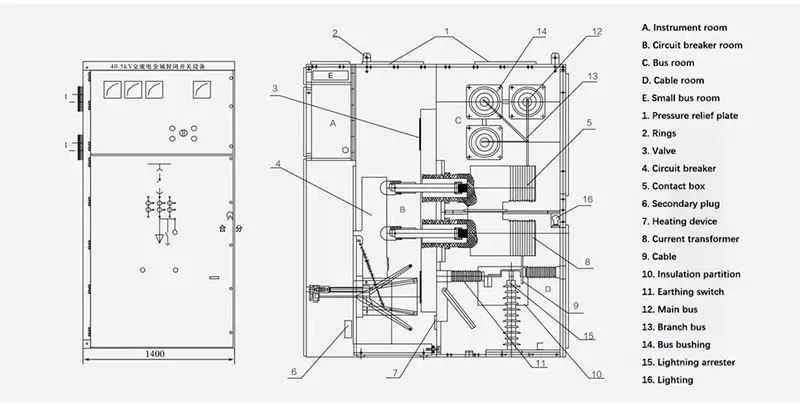

設備構成図

主な特徴

1. スマートなキャビネットとブレーカーの設計

KYN61-40.5KV スイッチギヤはアセンブリ構造で構築されているため、必要に応じて組み立てや調整が簡単です。サーキットブレーカーはフロアタイプの手押し車セットアップを使用しているため、安定性がありながらもメンテナンスに柔軟に対応できます。

2. 一流の VCB 絶縁

ここには、最新の複合絶縁真空サーキットブレーカーを取り付けました。信頼性があるだけでなく、必要に応じて簡単に交換でき、他のコンポーネントとの連携も良好です (調達チームにとって互換性の悩みがありません)。

3. スムーズな手押し車の操作

手押し車のフレームにはネジとナットの推進機構が付いており、重いものを持ち上げる必要がなく、非常に簡単に移動できます。また、誤操作によってプッシュ構造が台無しになるのを防ぐため、将来的に高額な損害に対処する必要がなくなります。

4. ドア閉動作

すべてのコントロールはキャビネットのドアが閉まっているときでも機能します。設定を調整するためにドアを開ける必要はありません。チームにとってより安全になり、日常生活がより便利になります。

5.「5つの保護」メカニカルロック

必須の機械式ロックは、メイン スイッチ、トロリー、キャビネットのドアをリンクしており、重要な「5 つの保護」安全機能に影響を与えます。偶発的な切り替えや安全でないアクセスはありません。

6. 広々としたケーブルルーム

ケーブル ルームは複数のケーブルを接続するのに十分な広さを備えており、詰め込まれたり、配線が煩雑になったりすることはありません。拡張が必要な​​サイトや複雑なケーブル設定が必要なサイトに最適です。

7. クイックアーススイッチ

接地およびライン短絡シナリオ用の高速アース スイッチが付属しており、必要なときに瞬時に応答し、安全性がさらに高まります。

8. 確実な保護定格

シェル保護は IP3X (ほこりや小さな物体の侵入を防ぐ) に達し、手押し車室のドアが開いているときは IP2X を維持し、あらゆる屋内環境に対して堅牢です。

9. 完全なコンプライアンス

IEC62271-200、GB 3906-2006、DL/T 404-2007、国際 IEC 298 などの主要な規格をすべて満たしています。したがって、認定され、信頼性が高く、世界的なベンチマークに準拠した機器を調達することになります。

Welcome (Wenzhou) Electric Co., Ltd では、これらの特性は単なる仕様ではなく、お客様の調達と運用をよりスムーズにするために構築されています。変電所用に大量購入する場合でも、産業現場用にカスタマイズする場合でも、この開閉装置は安全性、柔軟性、耐久性を実現します。

屋内開閉装置: 動作条件

それでは本題に入ります。IEC 規格に準拠して、当社の屋内 KYN61-40.5KV スイッチギアがお客様の調達ニーズに対応できるものは次のとおりです。

周囲温度

最高気温は40℃、24時間平均は35℃以下

-5℃ まで下がります (-25℃ が必要ですか? ご質問ください - 対応可能です)

高度

最大海抜1000メートル

サイトがそれよりも高い場合は、ディレーティング係数が使用されます。詳細を確認するにはお問い合わせください。

大気と耐震性

きれいな空気が必要です。粉塵、煙、腐食性/可燃性ガス/蒸気、塩分がないこと (内部部品の早期故障を防ぎます)

最大マグニチュード 8 の地震に耐え、必要な場所では安定した状態を保ちます

湿度

24時間平均湿度 ≤95%

月平均湿度 ≤90%

24時間平均蒸気圧 ≤2.2 kPa

月平均蒸気圧 ≤1.8 kPa
