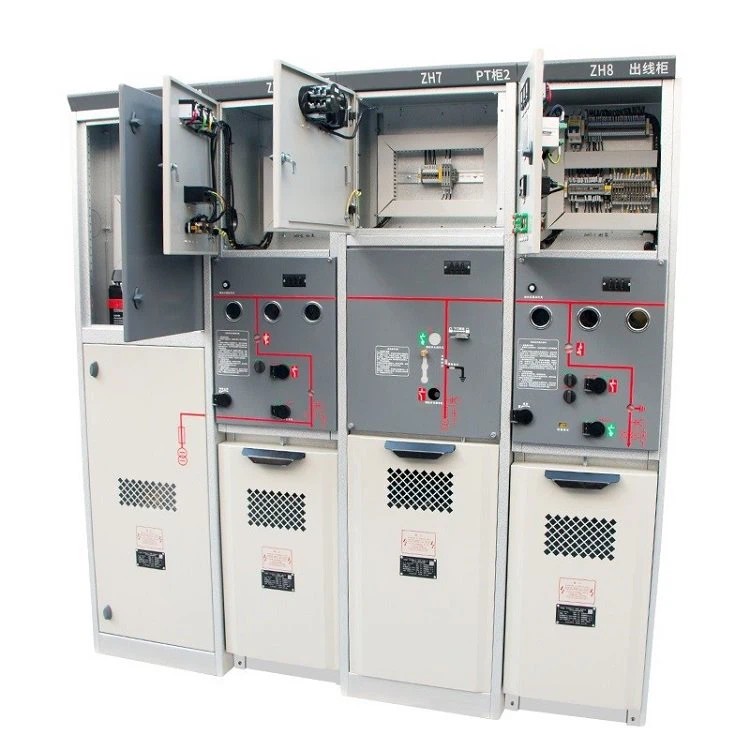

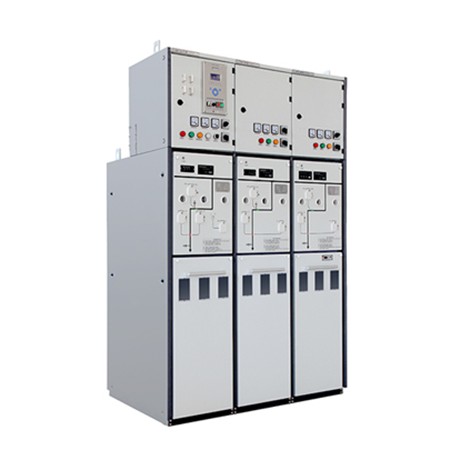

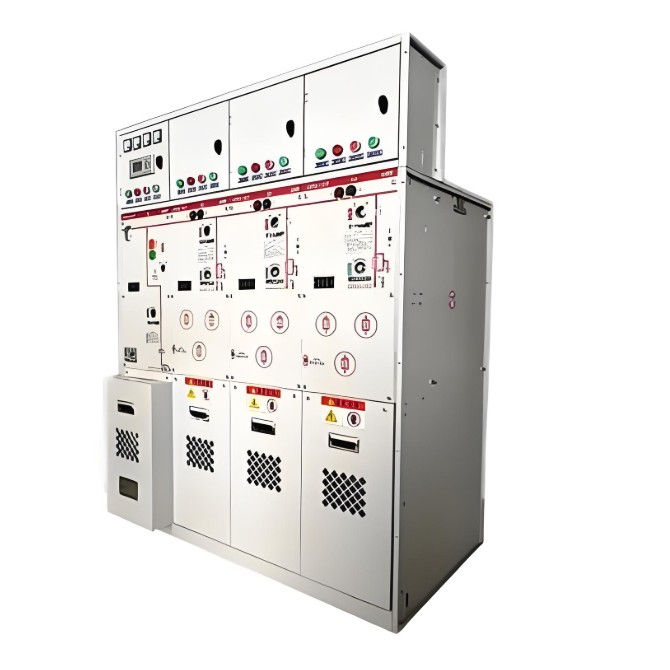

12kV固体絶縁開閉装置SF6リング本体

Welcome (Wenzhou) Electric Co., Ltd. は、12kV 固体絶縁開閉装置 SF6 リングメインユニットの著名な製造業者、生産業者、輸出業者の 1 つであり、優れた構造上の利点を備えた調達が可能です。装甲金属で囲まれたデザインが特徴で、シェルは CNC 加工と二重折りプロセスによって鋼板から作られています。外面には樹脂溶射処理を施し、キャビネット全体の高精度と優れた耐食性を実現し、調達ニーズに安心してご使用いただけます。

お問い合わせを送信

製品説明

調達の主な利点

1.最高の安全性。完全に絶縁された密閉構造 (IP67)、強化された相分離設計、独立した相スイッチ監視 - 厳しい調達安全基準を満たしています。

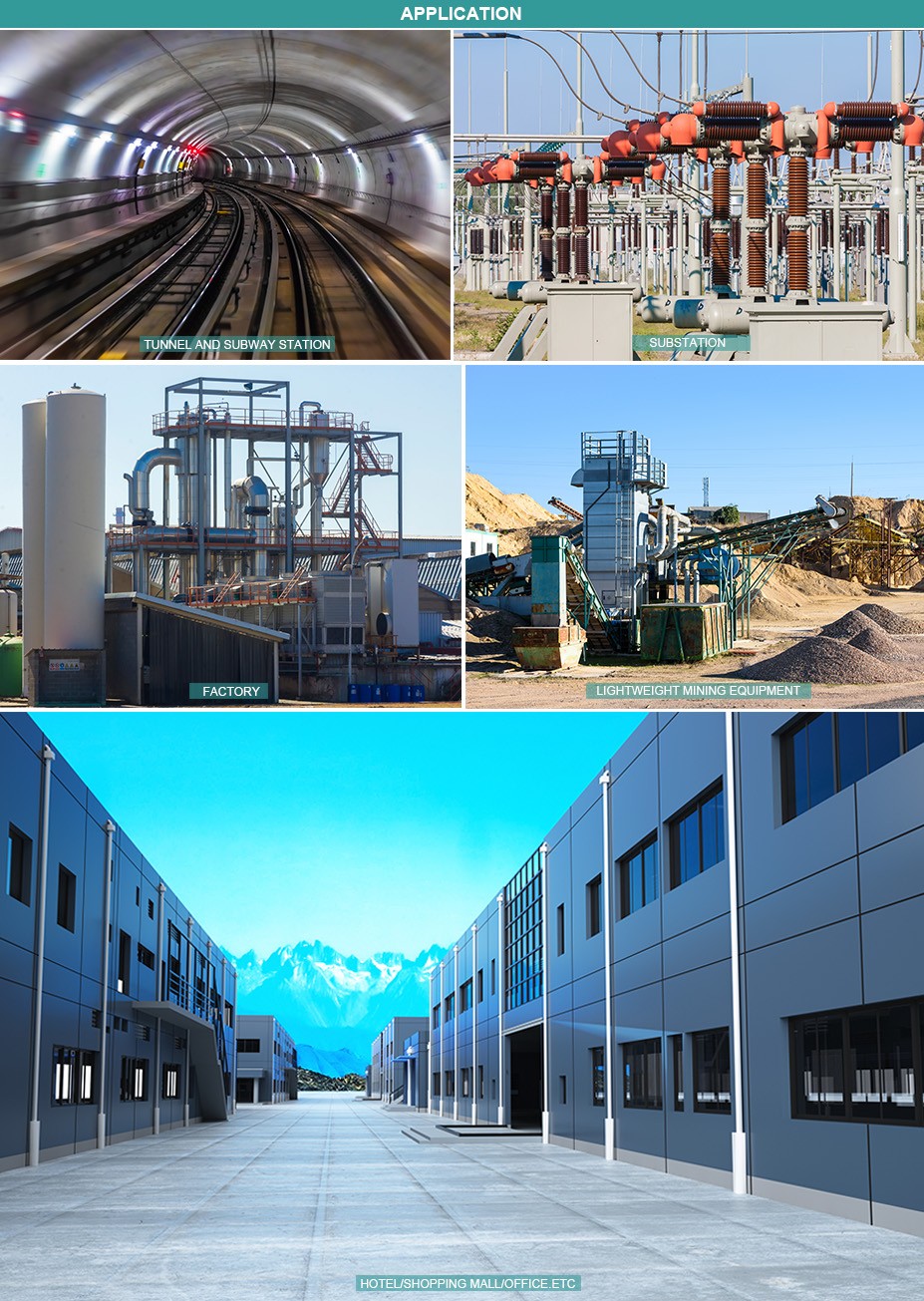

2.あらゆる環境に適応可能。 Comewill 工場の高品質 12kV 固体絶縁開閉装置 SF6 リングメインユニットは、低温/高温、高地、高湿度、腐食、低地、防爆ゾーンで動作します。調達シナリオの制限はありません。
3.柔軟で便利。標準モジュール設計により、拡張/変更/交換が容易です。コンパクトなサイズにより、輸送や購入後のメンテナンスが簡単になります。
4.環境に優しい。 SF6 をエポキシ樹脂に置き換えて、パフォーマンスとグリーン調達コンプライアンスのバランスを保ちます。

動作環境仕様

中国製 1.12kV 固体絶縁開閉装置 SF6 リングメインユニットは、標高 2000 メートル以下の環境での使用に適しています。
2.-40℃～+55℃の相対温度範囲内で確実に動作します。
3.毎日の平均湿度は 95% 以下、月間平均湿度は 90% 以下に耐えることができます。
4.12kV固体絶縁開閉装置SF6リング本体の設計は、リヒタースケール8までの地震に耐えることができます。

技術的パラメータ

名前		ユニット	ロードスイッチユニット	複合機器ユニット	サーキットブレーカーユニット
定格電圧		kV	12
定格周波数		Hz	50
定格電流		A	630	≤125	630/1250
定格絶縁レベル	電源周波数耐電圧(相間または相間)	kV	42
	電源周波耐電圧(開放接点間)		48
	電源周波耐電圧（制御回路、補助回路）		2
	雷インパルス耐電圧(相間または相対地間)		95
	雷インパルス耐電圧(開放接点間)		110
定格短時間耐電流	主回路(4s/2s)	kA	20/25	—	20/25
	接地回路(2s)		17.4/21.7	—	17.4/21.7
定格ピーク耐電流	主回路	kA	50/63	—	50/63
	接地回路		43.5/54.3	—	43.5/54.3
定格短絡遮断電流		kA	—	31.5	20/25
定格短絡電流		kA	50/63	80	50/63
定格転写電流		A	—	1600	—
機械的寿命	ロードスイッチ/サーキットブレーカー	回	5000	5000	10000
	絶縁スイッチ・接地スイッチ	回	3000	3000	3000
SF6ガスの定格圧力（20℃における相対値）	定格充填圧力	MPa	0.035
	分。機能的なチャージ圧力		0.02
保護等級	キャビネット本体		IP4X
	ガスボックス		IP67
ガスの年間相対漏洩率		%/年	≤0.05
