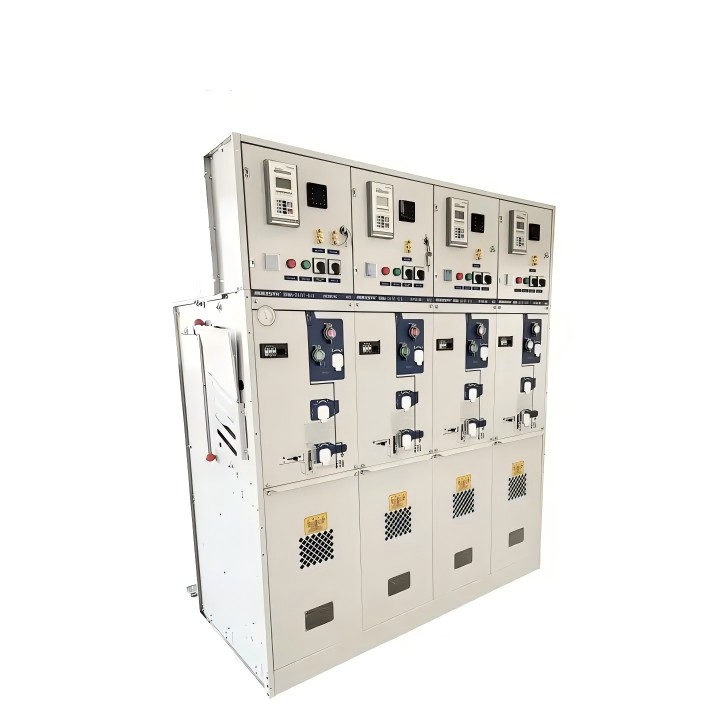

24kVリング本体 SF6ガス絶縁開閉装置

高品質の 24kV リングメインユニット SF6 ガス絶縁開閉装置をお探しですか? Comewill ファクトリーは、多用途のモジュール式 RMU ソリューションを提供します。最大 24kV の定格電圧と 0.25 パーセント未満の漏れ率を備えた当社のスイッチギヤには、真空/SF6 サーキット ブレーカーと 3 ステーションのロード スイッチが統合されています。

製品の利点

ロボットレーザー溶接技術: 微細な亀裂が生じやすい手動溶接とは異なり、当社の SF6 「エアバッグ」 (ガスタンク) は精密ロボット工学を使用してシールされます。これにより、標準要件を大幅に上回る、年間 0.25 パーセント以下の漏れ率が保証されます。

長い電気的寿命: ロード スイッチ: 頻繁なスイッチング動作向けの最高グレードである E3 レベルに達します。

サーキットブレーカー: E2 レベルに達し、接点を頻繁に交換しなくても堅牢な短絡遮断性能を保証します。

環境耐性: IP67 定格により、主要な高電圧コンポーネントは粉塵や一時的な水没から完全に保護されているため、24kV リング メイン ユニット SF6 ガス絶縁開閉装置は湿気の多い沿岸地域や粉塵の多い工業プラントに最適です。

動作上の安全性: ガス圧力は 1.4 bar に厳密に制限されており、3 ステーションのロード スイッチ設計により、型式試験レポートによって完全に検証された明確な「クローズド-オープン-アース」位置が保証されます。

製品パラメータ:

・SF6絶縁リング本体
※屋内高圧配電開閉装置
*定格電圧: 3.3kV、6kV、10kV、11kV、12.5kV、13.8kV、15kV、17kV、22kV、24kV、33kV、36kV、40.5kV。
※床置き
*年間漏れ率 ≤0.25 パーセント/年
※20℃におけるSF6ガス圧力は0.4bar（相対圧）です。
※規格：IEC、ANSI、GB

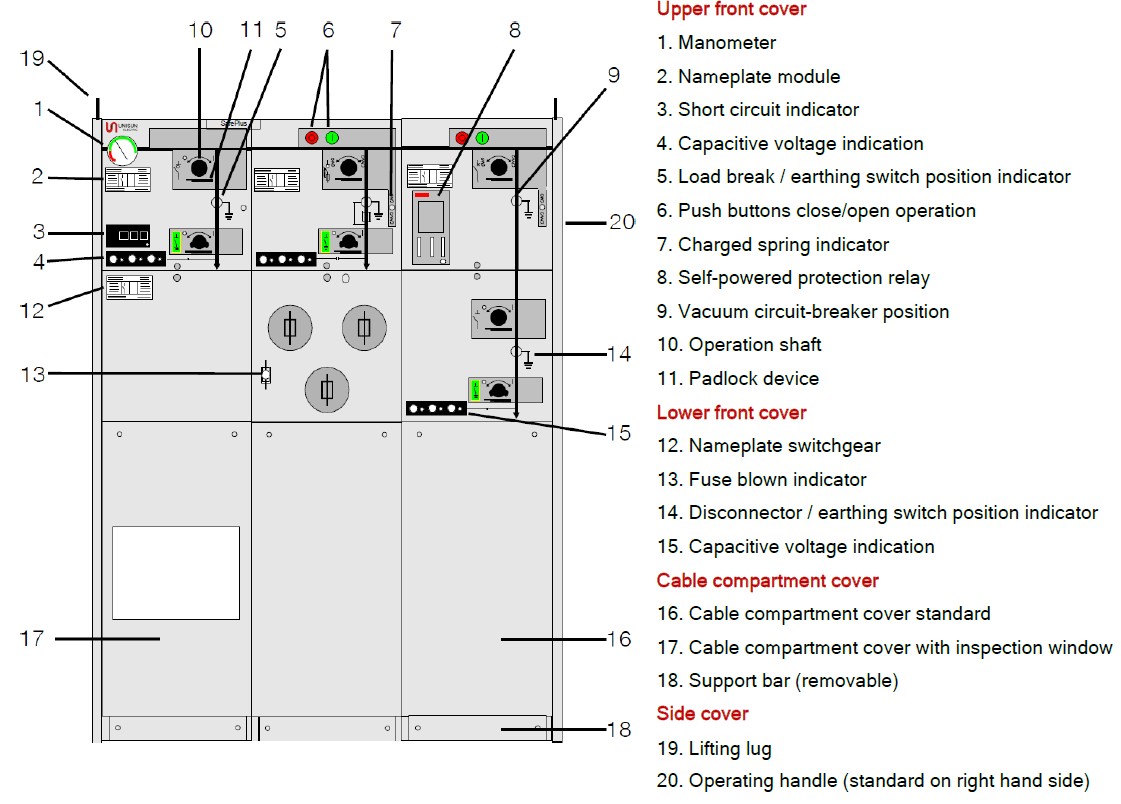

アウターアセンブリ

Cキャビネットの技術的な日付

電源周波耐電圧42kV対応も可能

Fキャビネットの技術的な日付

1) 高電圧ヒューズリンクによる制限
2) 42kV電源周波数耐電圧で利用可能

Vキャビネットの技術的な日付

1) 42kV電源周波数耐電圧で利用可能
2) 使用されるブッシングの種類に応じて
3) インターフェイス A – 12,5kA/1s、インターフェイス B – 16kA/1s

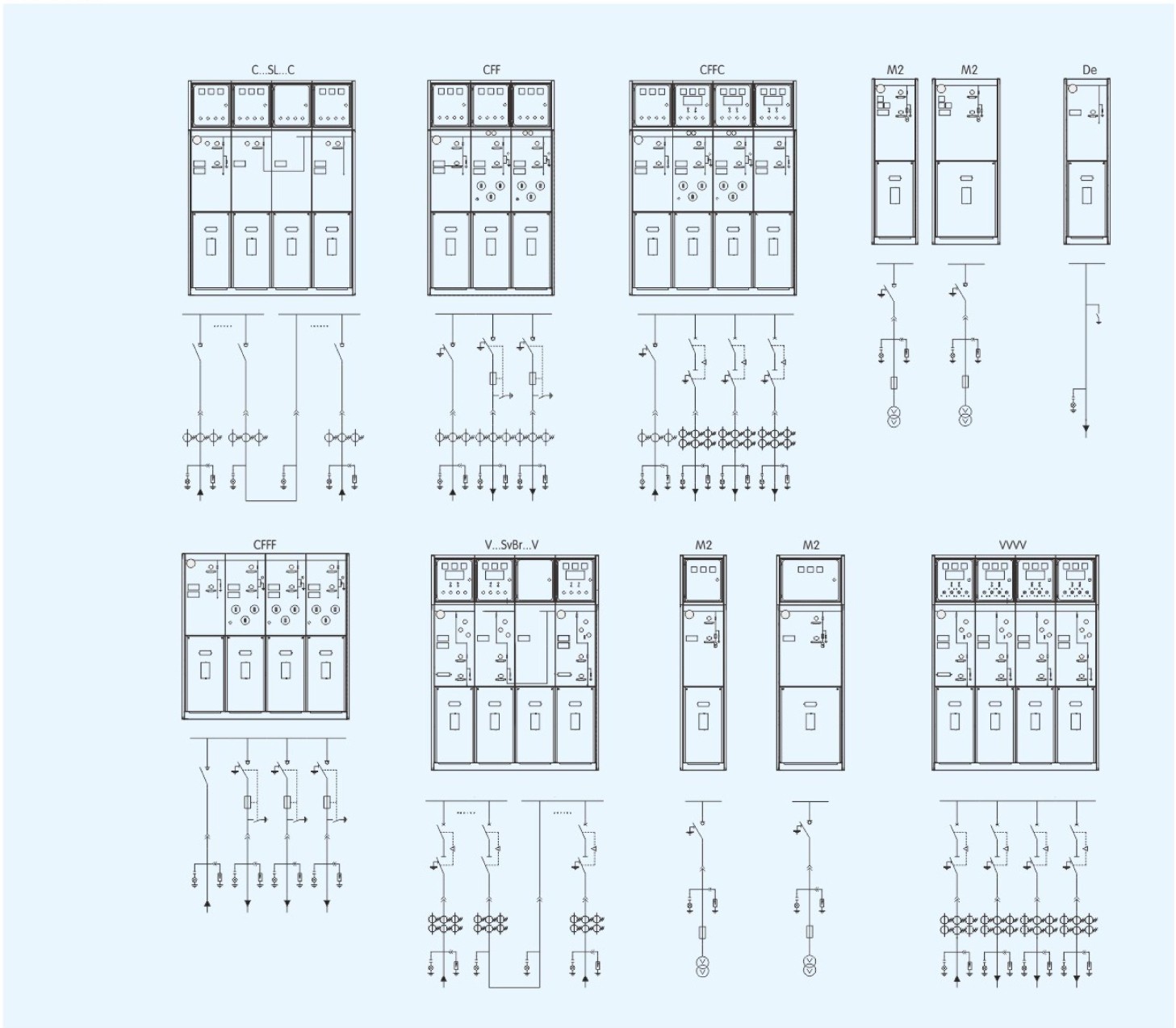

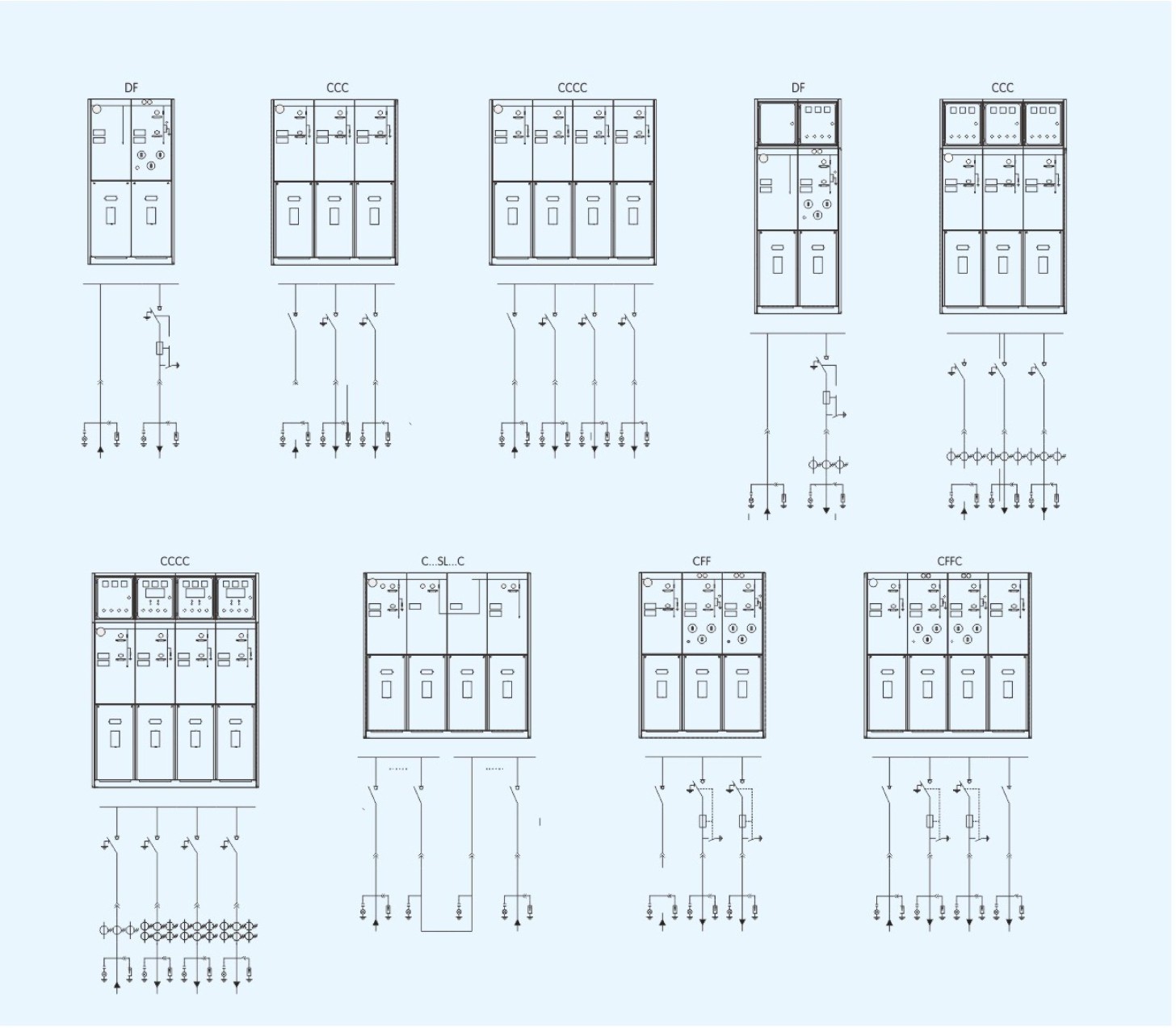

インフラストラクチャ図

よくある質問

Q1: RMU シリーズの最大定格電圧はいくらですか?

A: 当社の主力モデルは 24kV ユニットですが、当社の製品範囲は 3.3kV から最大 40.5kV までをカバーしており、さまざまな国際送電網要件に対応しています。

Q2: 真空サーキットブレーカーと SF6 サーキットブレーカーのどちらかを選択できますか?

A: はい。当社の「V」キャビネットでは両方のオプションを提供しています。多くの場合、真空ブレーカーはメンテナンスの手間がかからないため好まれますが、SF6 ブレーカーは特定の負荷と環境のニーズに基づいて利用できます。

Q3: ガス圧力が安全に保たれていることをどのように確認しますか?

A: 相対圧力は 0.4 bar (20°C で)、最大制限は 1.4 bar を使用します。各ユニットには、遠隔監視および警報用の補助接点を備えた圧力計が含まれています。

Q4: この装置は過酷な屋外環境に適していますか?

A: はい。 RMU は屋内設計ですが、コアの SF6 タンクは IP67 等級です。適切な屋外キオスク (コンパクトな変電所) に収容されている場合、高湿度または高汚染地域でも繁栄します。
