JDZ10-3/6/10A 変圧器

中国の大手メーカーおよびサプライヤーとして、Comewill はカスタマイズされた JDZ10-3/6/10A 変圧器を提供したいと考えています。これらの単相デバイスは、完全密閉設計の高度なエポキシ樹脂一体鋳造絶縁を特徴としており、コンパクトな構造、軽量、優れた耐久性を保証します。

お問い合わせを送信

製品説明

高品質のJDZ10-3/6/10A変圧器は中国のメーカーComewillによって提供されています。重要なアプリケーション向けに設計されており、中電圧電力システムの電圧測定、エネルギー計測、リアルタイム監視、リレー保護において信頼性の高いパフォーマンスを提供します。

JDZ10 シリーズは、3kV、6kV、10kV の電圧レベルに対応するように設計されており、50Hz と 60Hz の両方の周波数に互換性があるため、さまざまな高圧動作条件に適応できます。 IEC 186 および GB1207-2006 規格に厳密に従って製造されたこれらの変圧器は、システムの測定と保護に安定した信頼性の高い基盤を提供します。信頼できる中国拠点の工場として、Comewill はすべてのユニットが厳格な品質ベンチマークを満たしていることを保証します。

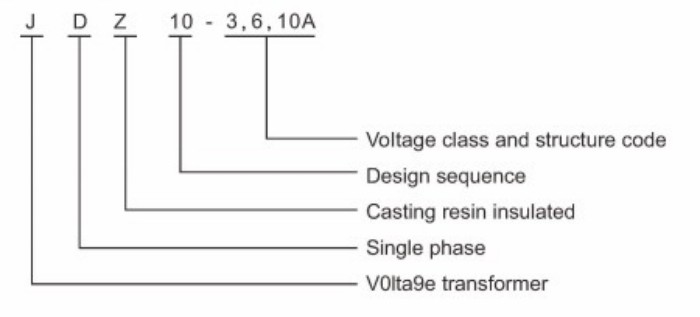

型式指定

Comewill の RZL-10 および JDZ10-3/6/10 変圧器のモデル指定は、デバイスのコア特性を明確に定義しています。
J: 変圧器 – 機器のカテゴリを指定します。
D: 単相 – 単相電源システムのアプリケーションに適しています。
Z: エポキシ樹脂キャスト絶縁 – 絶縁性能と耐久性を強化します。
3、6、10: 電圧レベル – 3kV、6kV、および 10kV システムとの互換性を識別します。

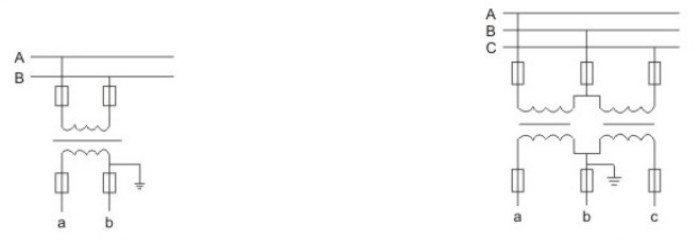

配線図

変圧器は単相と三相の両方の配線構成をサポートしており、さまざまな設置要件に柔軟に対応できます。
単相線の配線図
三相線路配線図

単相線の配線図三相線の配線図

サービス条件

最適なパフォーマンスと長い耐用年数を保証するために、Comewill JDZ10-3/6/10A 変圧器には次の動作条件が推奨されます。
高度: 海抜 3,000 メートルまでの設置に適しており、特別な改造を施すことなく高地でも安定した動作が可能です。
周囲温度: 動作温度範囲は -5°C ～ +40°C で、絶縁劣化や精度の偏差を防ぎます。
相対湿度: 湿気による内部コンポーネントの劣化を避けるため、20°C で最大 65%。
汚染レベル: クラス II 汚染環境向けに設計されており、屋内または屋外の軽度の汚染に対応できます。
設置環境: ケーシングおよび内部巻線を保護するため、腐食性ガスのない場所に設置してください。
お客様側の設置環境が特殊（高湿度、腐食性ガス等）の場合は、事前にご相談の上、適応プランをカスタマイズ可能です！

技術的パラメータ

JDZ10-3/6/10A 変圧器は、GB20840.3-2013 および GB20840.1-2010 規格に従って製造されており、国家要件への完全な準拠を保証します。主な仕様は次のとおりです。
負荷力率: cos Φ = 0.8 (遅れ)、従来の二次回路特性に合わせています。
沿面距離: 汚染レベル II 向けに設計されており、絶縁フラッシュオーバーのリスクを最小限に抑えます。
性能: 標準動作条件下で安定した計量と保護応答。

タイプ	定格電圧比(V)	周波数(Hz)	精度等級と定格出力(VA)				制限出力(VA)	定格絶縁レベル (kV)	述べる
タイプ	定格電圧比(V)	周波数(Hz)	0.2	0.5	1	6P	制限出力(VA)	定格絶縁レベル (kV)	述べる
JDZ10-3A	3000/100	50.6	150	30	60		150	3.6/25/40	RZL10と同じ
JDZ10-6A	6000/100		15	30	60		150	7.2/32/60
JDZ10-10A	10000/100		15	30	60		150	12/42/75
JDZ10-3B	3000/100		25	50	90		300	3.6/25/40
JDZ10-6B	6000/100		25	50	90		300	7.2/32/60
JDZ10-10B	10000/100		25	50	90		300	12/42/75
JDZx10-3AG	3000/√3/100/√3/100/3			40	60	50	150	3.6/25/40
JDZx10-6AG	6000/√3/100/√3/100/3			40	60	50	150	7.2/32/60
JDZx10-10AG	10000/√3/100/√3/100/3			40	60	50	150	12/42/75
JDZx10-3BG	3000/√3/100/√3/100/3			40	90	50	400	3.6/25/40
JDZx10-6BG	6000/√3/100/√3/100/3			50	90	50	400	7.2/32/60
JDZx10-10BG	10000/√3/100/√3/100/3			50	90	50	400	12/42/75

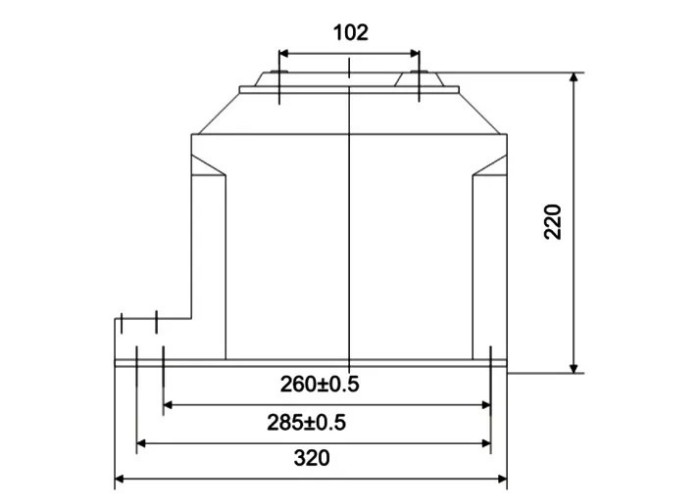

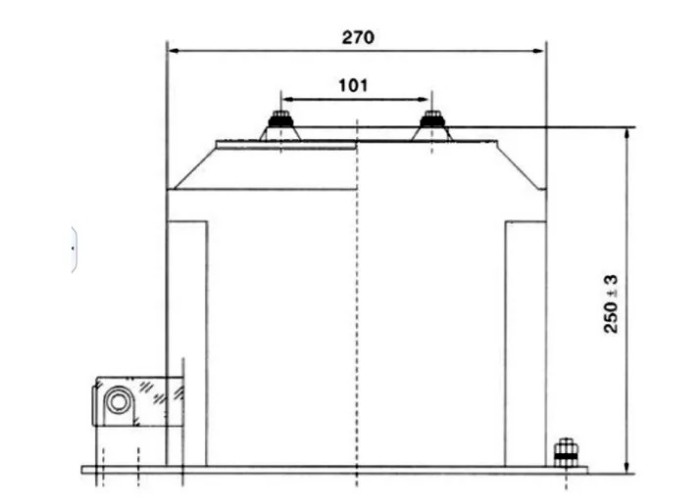

設置の概要と寸法

よくある質問

1. この JDZ10-3/6/10A 変圧器の主な特徴は何ですか?
エポキシ樹脂注型絶縁、完全密閉、単相設計、コンパクトサイズ、高耐久性。

2. どのような電圧レベルと周波数がサポートされていますか?
3kV、6kV、10kV、50Hzまたは60Hzシステムに対応。

3. どのような基準に準拠していますか?
IEC 186 および GB1207-2006 (GB20840.3-2013 / GB20840.1-2010)。

4. 必要な動作条件は何ですか?
標高 ≤3000m、温度 -5°C ～ +40°C、湿度 ≤65% at 20°C、クラス II 汚染レベル、腐食性ガスがないこと。

5. 特殊な環境に合わせてカスタマイズできますか?
はい、Comewill は高湿度または腐食条件に合わせたカスタマイズを提供しています。

6. モデルの文字は何を意味しますか?
J = 変圧器、D = 単相、Z = エポキシ樹脂キャスト絶縁、3/6/10 = 電圧レベル。

7. どのような精度クラスが利用可能ですか?
0.2、0.5、1、6P、定格出力は15VA～90VA。
