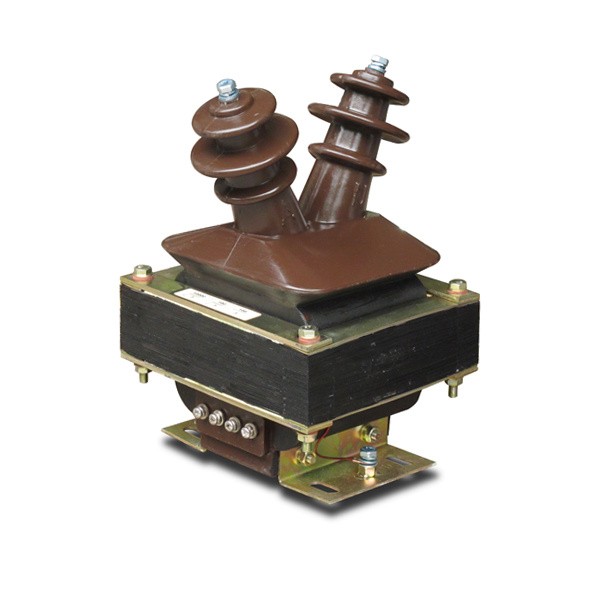

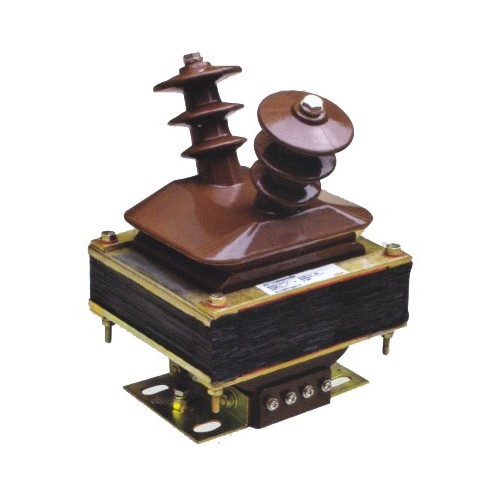

JDZJ-3/6/10W 変圧器

Comewill Factory の JDZJ-3/6/10W 変圧器は、完全密閉型の真空注型エポキシ樹脂絶縁技術を利用しています。部分放電レベルが 20 pC 以下で、防湿性、耐汚染性、耐老化性を備えており、耐用年数全体にわたってメンテナンスフリーの動作が可能です。

製品の主な仕様

完全なモデル: JDZJ-3 (W)、JDZJ-6 (W)、および JDZJ-10 (W) を含み、それぞれ定格電圧レベル 3kV、6kV、および 10kV に対応し、さまざまな電圧条件の調達ニーズに対応できます。

主な利点

高い測定精度：二重巻線設計の単相構造を採用し、高精度の測定および保護規格に準拠して測定誤差を厳密に制御することで、機器の動作後の誤差のリスクを軽減できます。

耐久性：完全密閉エポキシ樹脂真空注型絶縁技術を採用しており、耐湿性、汚染防止、耐老化性の特性を備えています。局所放電容量は 20pC 以下であり、生涯メンテナンスフリーを実現し、その後の運用および保守コストへの投資を大幅に削減できます。

安全で信頼性: 環境ストレスに対する強い耐性、アークおよび過電圧に対する優れた耐性、GB 1207 規格に従って厳密に製造されており、クラス II 汚染環境に適しており、電力システムの安定した動作を保証します。

設置が容易：小型・軽量であらゆる方向への設置に対応し、高圧開閉装置やその他の機器とシームレスに接続できるため、調達の適応性が向上します。

調達協力説明

当社が製造する JDZJ-3/6/10W 計器変圧器は、厳格な品質テスト、成熟した技術、幅広い適応性を経ており、電力工学および産業配電プロジェクト向けのコスト効率の高い調達の選択肢となっています。

調達協力期間中、当社は完全な技術パラメータファイル、専門家による選択ガイダンス、包括的なアフターサポートサービスを提供し、お客様の調達プロジェクトがスムーズに進行し、効率的に着陸できるよう支援します。

該当するシナリオ

Comewill JDZJ-3/6/10W 変圧器は、エネルギー計測、電圧制御、リレー保護などのコア電力プロセスに直接適用でき、屋内環境と複雑な産業用動作環境の両方に適応できます。

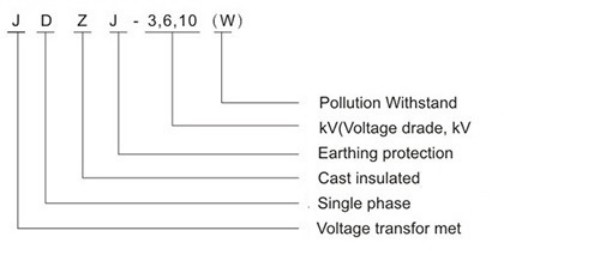

型式指定

単相鋳造エポキシ樹脂変圧器の使用条件

標高が1000メートルを超えないこと。
環境温度 -5 ℃ ～ +40 ℃;
20℃では相対湿度が85%を超えてはなりません。

この製品は、リヒタースケールでマグニチュード9の地震に相当する0.4gの強度振動試験に合格しています。耐汚染性に優れ、中程度の汚染環境での使用に適しています。上記の条件により、さまざまな環境や機械的ストレス下で JDZJ-6 および JDZJ-10 (W) 変圧器の安定した動作が保証され、特に屋内設置シナリオに適しています。

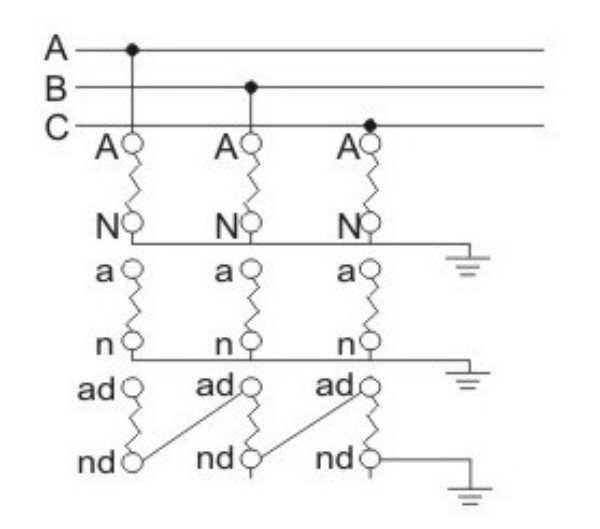

三相送電線の配線図

技術的パラメータ

カスタマイズ: 当社の工場では、お客様の特定のニーズや特殊な動作環境に合わせて、カスタマイズ可能な電圧比、二次出力、絶縁レベルをサポートしています。当社のチームは、電力システムの要件を満たすためにパフォーマンスと安定性を最適化するオーダーメイドの製品を設計できます。

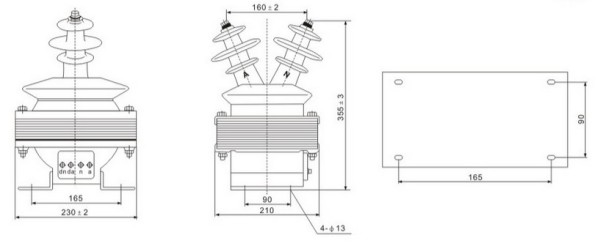

設置の概要と寸法

JDZJ-3.6.10(W) 設置の概要と寸法
