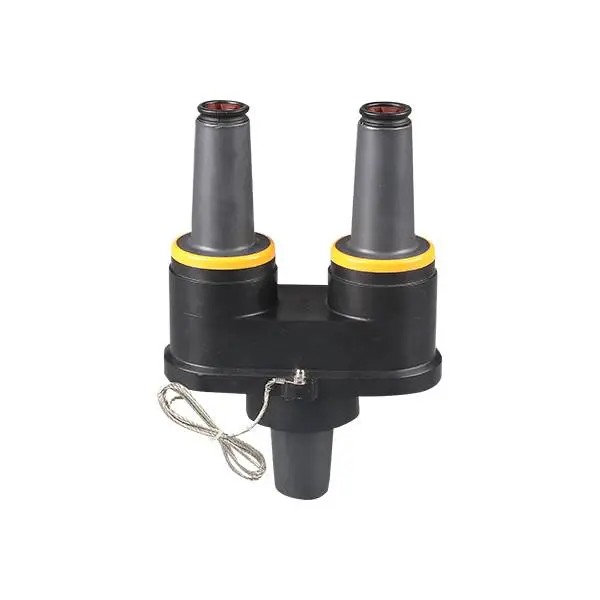

24KV 200A 回転可能フィードスルーインサート

中国の専門メーカーとして、Comewill は 24KV 200A 回転式フィードスルーインサートを発売しました。これは電力工学調達に推奨されるコンポーネントであり、マルチシナリオの接続と改修のニーズを簡単に満たします。

お問い合わせを送信

製品説明

中電圧ケーブルアクセサリの信頼できる中国メーカーおよびサプライヤーである Comewill から 24KV 200A 回転可能フィードスルーインサートを購入します。 24kV 配電システム用に設計されたこの回転可能なフィードスルーインサートは、単一のブッシングウェルからデュアルブッシング構成を可能にし、サージアレスタ保護を追加しながら、ラジアル変圧器をスルーフィードシステムに簡単に変換できます。特許取得済みのトルク制限ラチェットの取り付け、EPDM 絶縁、および完全にシールドされた水中設計を備えた Comewill は、安全で効率的な地下配電のための高品質、卸売、カスタマイズされた在庫ソリューションを提供します。

製品の定義

24KV 200A 回転可能フィードスルーインサートは、パッド取り付け変圧器や開閉装置などの機器のユニバーサルブッシングウェルに取り付けられるロードブレークアクセサリです。これにより 2 つの 200A ロードブレークインターフェイスが作成され、エンジニアは複数のケーブルを接続したり、避雷器を取り付けたり、ラジアル給電システムをスルーフィード構成に変換したりすることができます。

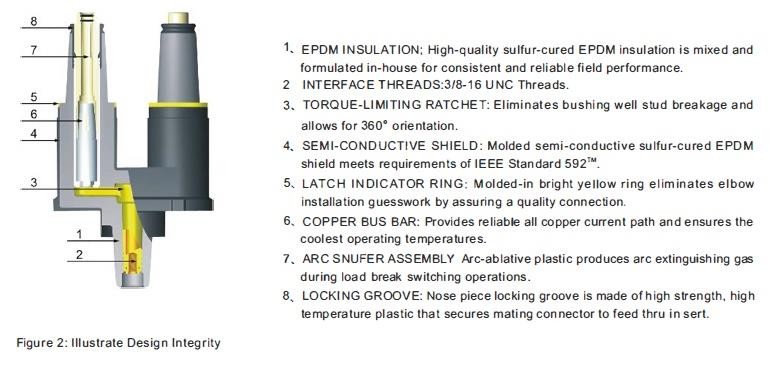

主要な技術的特徴

1. デュアルインターフェースフィードスルー設計

このインサートにより、1 つのブッシングウェルから 2 つのロードブレークインターフェイスが可能になり、ラジアル給電変圧器を貫通給電変圧器に変換したり、直列避雷器保護を追加したりすることが簡単になります。これにより、ネットワークの柔軟性が大幅に向上します。

2. 特許取得済みのトルク制限ラチェット機構

内蔵のトルク制限ラチェット設計により、設置者が誤ってブッシングウェルボルトを締めすぎてしまうことを防ぎます。正しいトルクに達すると、機構がカチッという音を発し、機器損傷のリスクを軽減しながら、正確かつ確実に取り付けられるようにします。

3. 360°回転可能な位置決め

取り付け後、インサートは 360 度回転できるため、エンジニアはケーブル配線要件に応じてコネクタを配置できます。この機能により、狭い変圧器コンパートメントへの設置が簡素化されます。

4.高品質EPDM絶縁材

この製品は、硫黄硬化 EPDM 絶縁体と半導電性ゴムから成形されており、優れた電気絶縁性、応力制御、および環境シールを提供します。適合するコンポーネントと一緒に使用すると、完全にシールドされた水中接続システムが形成されます。

5. 視覚的な設置インジケーター

ブッシングカラーの周囲にある黄色のラッチインジケータリングにより、取り付けを明確に確認できます。リングがエルボコネクタで完全に覆われると、接続は確実になります。見える場合は調整が必要です。これにより、取り付け精度と安全性が向上します。

インストール

インサートを適切に取り付けるために特別な工具は必要ありません。洗浄して潤滑したインサートをブッシングウェルに置き、時計回りに回すだけです。トルク制限ラチェットが解除され、カチッという音が聞こえ、インサートは適切に取り付けられ、正しいトルクで締め付けられます。時計回り方向に回転を続けると、アプリケーションの要求を満たす完全な 360° の位置決めが可能になります。通電されていないインサートを取り外すには、反時計回りに回転させるだけです。
