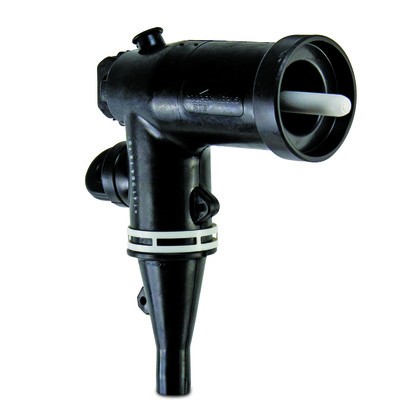

15KV 200A ロードブレーク エルボ コネクタ

購入優先 - Welcome (Wenzhou) Electric Co., Ltd 15kV 200A テストポイント付き負荷切断エルボコネクタ

Comewill は専門メーカーとして、信頼性の高い構造と強力な適応性を備え、配電システムの効率的な接続要件を満たす高品質の 15KV 200A ロードブレーク エルボ コネクタを提供したいと考えています。安全性と実用性を兼ね備えた、電力エンジニアリング調達における高品質の選択肢です。

コンポーネントの特長

成形外部シールド: シェルの厚さは 1/8 インチで、過酸化物硬化 EPDM 導電性シースは耐摩耗性があり、無負荷設計の不可欠な部分です。

EPDM 絶縁: 優れた応力緩和特性を備えた過酸化物硬化プロセスにより、高い周囲温度でも長寿命を保証します。この材料は、すべての固体誘電体ケーブルの絶縁およびシールドと互換性があります。

成形された導電性インサート: 電気的ストレスを制御し、圧縮コネクタにシールドを提供するために使用されます。

操作目: 通電時 (負荷時) に適切なホット スティック ツールのオン/オフ操作ができるように設計されています。 500ポンドの静的張力と10フィートポンドのねじりモーメントに耐えるように構造されています。

圧縮ラグ: タイプ A コネクタに関する ANSI C119.4 のすべての要件を満たしています。

テストポイント: 障害回路インジケーターのインストールをサポートします。 この点は、高インピーダンス機器で使用する場合、電圧存在インジケーターとしても機能します。

ケーブル入口: 半導電性ゴム層。ケーブル絶縁シールド層を拡張し、内部電圧ストレスを制御するために使用されます。ケーブル絶縁面との締り嵌めにより、十分な沿面距離と絶縁耐力が確保されます。

アースタブ: 干渉のない構造を確保するためにドレインワイヤを接続する手段を提供します。

白-黒-白 ID バンド: 三相スイッチング動作および 3 Ø の故障閉鎖定格を備えた識別エルボ。

オペレータ インターフェイス: IEEE 標準に従って製造されたコンポーネントと一致させるために使用されます。

ロッキングリング：エルボを相手製品に固定します。加えられた張力がブッシュインサートの嵌合溝からの離脱の初期値を超えると、ロードブレークスイッチが作動して迅速な離脱を実現します。

ロードブレーク プローブ: スムーズな電流経路を確保し、安定した負荷オン/オフ スイッチング動作をサポートする錫メッキ銅製。

説明

利点と応用 |巻線負荷切断エルボコネクタ

コアの強み
15KV 200A ロードブレーク エルボ コネクタの安全な負荷切断と切り替えは、外部ツールを必要とせずに、便利で効率的な操作で実現できます。
完全にシールドされた水中設計を採用し、あらゆる面でオペレーターの安全を確保します。
15KV 200A ロードブレーク エルボ コネクタは、IEEE 386 標準に準拠する他のコネクタと互換性があり、強力な互換性があります。
負荷切断インサート、絶縁プラグ、接地スリーブなどのオプションのアクセサリを提供して、さまざまな使用ニーズに対応します。

該当するシナリオ

ボックス型変圧器および開閉装置
地中ケーブルトレンチシステム
配電ケーブル用ライザーポール（配電ケーブル用垂直ポール）
風力エネルギー、太陽光エネルギー、産業用物流システム
この高品質の 15KV 200A ロードブレーク エルボ コネクタは、頑丈で耐久性のある構造設計と安定した信頼性の高い性能により、現代の中電圧配電システムに安全で効率的なソリューションを提供します。
