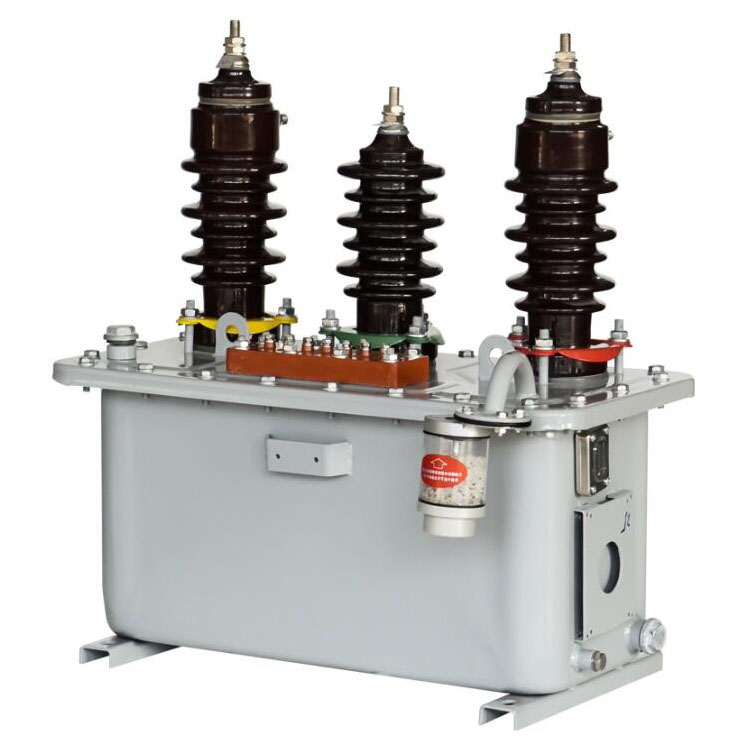

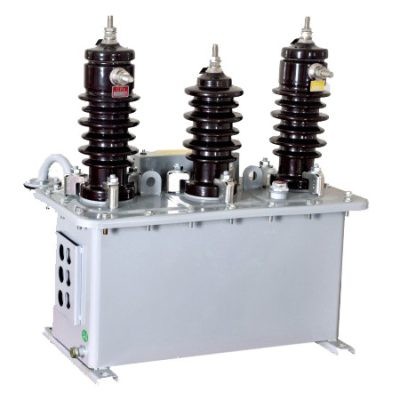

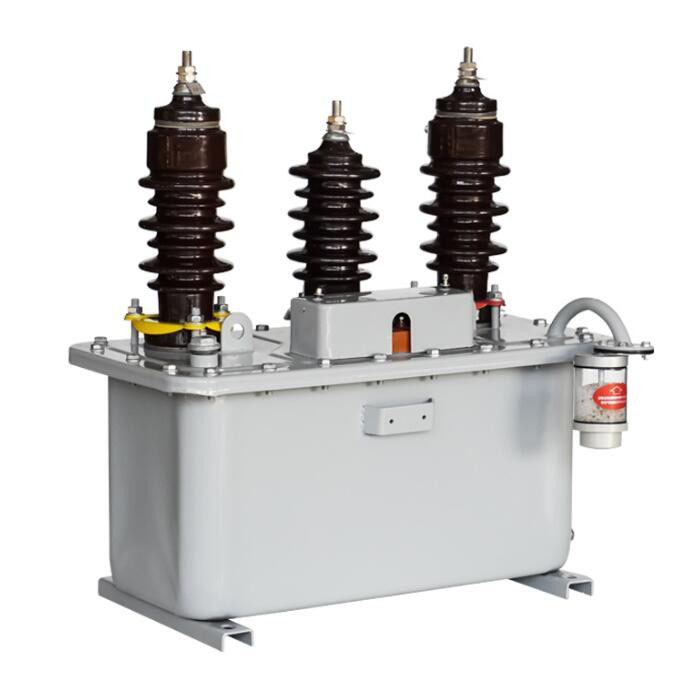

JLS-6/10 屋外用油入組合せ変圧器

Comewill 工場の耐久性のある JLS-6/10 屋外油入複合変圧器は、防湿性に優れているだけでなく、大容量、小型、軽量、輸送と設置が便利という優れた性能も備えています。配線には、電流、電圧を正確に測定し、電力量を計算できる三相 V/V タイプを使用しており、屋外の複雑な作業条件にも耐えることができます。

JLS-6/10 屋外油入複合変圧器は、最大定格電圧 10kV で 50 ～ 60Hz の AC 回路に適しており、農村部と工業用変電所の両方の屋外計量ニーズを満たすことができます。また、調達ニーズに応じて電力計や無効電力計を装備することもできるため、従来の油入変圧器よりもはるかに使いやすくなります。古い機器を置き換えるのは間違いなく正しい選択です。

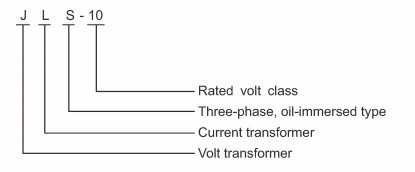

型式指定

工事

JLS-6/10 屋外油入組合せ変圧器の測定ボックスは、2 つの単相変圧器 (PT) と 2 つの変流器 (CT) を含むモジュラー設計を採用しています。 PT、CTともに電磁構造で燃料タンクのプレートにボルトで固定されており、全体のレイアウトがコンパクトで堅牢です。
燃料タンクは密閉性の高い角型デザインを採用。ボックスカバーとボックス本体はボルトで接続されており、密閉性が確保されています。ボックス カバーには 2 つの吊り上げリングがあり、機器の持ち上げや輸送が簡単に行えます。燃料タンクの側面には、オイルレベルゲージ、アースボルト、オイルドレンバルブなどの主要コンポーネントが装備されており、日常の動作監視、接地保護、オイルドレンのメンテナンスが容易になります。
屋外での使用環境を十分に考慮した構造設計により、さまざまな過酷な条件下でも安定して確実に動作します。

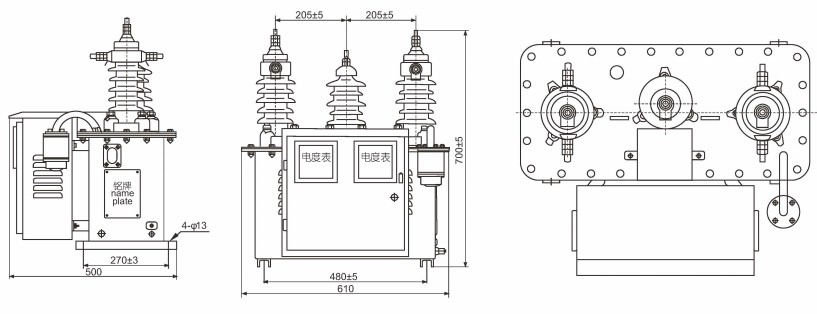

設置の概要と寸法

外形寸法：JLS-6kV、10kV（0.2クラス、0.2Sクラス）、6KVおよび10KV電圧システムでの使用に適しています。

安全上の注意：使用前点検

屋外用油入組合せ変圧器 JLS-6、JLS-10 を運転する前に、防湿装置中央の緩衝ゴムの通気孔の詰まりを取り除く必要があります。通気孔はふさがないようにする必要があります。ふさがないと、機器の通常の動作に影響します。
この工程は装置の稼働前に必要な検査項目であり、現場受入時に重点的に確認することをお勧めします。

ご注文の際は以下をご指定ください。

Welcome (Wenzhou) Electric Co., Ltd. から JLS-6/10 屋外油入組合せ変圧器を購入し、使いやすく、システムとの互換性を持たせるには、いくつかの重要な点に注意する必要があります。
パラメータのマッチングは正確である必要がある
変圧比: 必要な CT (変流器) と PT (電圧変圧器) の具体的な電圧および電流の変圧比はどれくらいですか?これら 2 つの番号が電力網と一致していることを確認するために、私たちに知らせてください。
精度: どのレベルの精度が必要ですか (0.2 または 0.2S など)。測定要件を満たす必要がある二次出力のパラメータもあります。
環境: 機器の絶縁レベルの要件は何ですか?そこで「耐える」ためには、温度や標高、腐食性ガスの有無など、現場の使用環境を知る必要があります。
品質と認証は信頼できるものでなければなりません
ブランドと資格を確認してください。Welcome (Wenzhou) Electric Co., Ltd. のような強力で評判の高いブランドを選択してください。製品が State Grid や Southern Power Grid などの権威ある機関のネットワーク アクセス テストに合格しているかどうかを確認してください。
コア部品に焦点を当てる: 変圧器の鉄心、巻線、油タンクなどのコア部品の材料とプロセスを理解します。高品質の製品には通常、堅固な素材と絶妙な職人技が使用されています。
設置とメンテナンスが便利であること
設置の利便性：機器のサイズや重量、現場の設置条件（電柱の耐荷重や設置スペースなど）を考慮してください。 JLS シリーズの分割設計は通常、現場での設置やメンテナンスに便利です。
メンテナンスは便利ですか: ヒューズやアースボルトなどのコンポーネントのメンテナンスが便利かどうかお問い合わせください。優れた設計の製品は半分の労力で維持できます。
アフターサービスを保証する必要がある
保証期間は明確である必要があります。製品の保証期間と範囲を理解してください。自信のあるメーカーはより長い保証期間を提供します。
技術サポートを用意する必要があります。タイムリーな技術サポートとオンサイト サービスを提供できるサプライヤーを選択してください。アウトドア機器にトラブルが発生した場合、対応スピードは非常に重要です。
