LZZ(Q.J)B6-10Q 変流器

Welcome (Wenzhou) Electric Co., Ltd. は、エポキシ樹脂鋳造全閉ピラー型変流器 LZZ(Q.J)B6-10Q 変流器を発売しました。統合された完全密閉構造設計により、中電圧配電システムの中核的なサポートコンポーネントとなり、開閉装置メーカーや電力エンジニアリング会社にとって好ましい調達選択肢となっています。

お問い合わせを送信

製品説明

中国の専門メーカーである Comewill から高品質の LZZ(Q.J)B6-10Q 変流器を購入します。当社は、ユーザーの実際のニーズに応じたさまざまな特別仕様のカスタマイズをサポートし、さまざまな配電シナリオの技術要件に柔軟に適応し、GSFC-10 AC金属外装密閉型高圧開閉装置とJYN2-10シングルバスバー手押し車開閉装置の統合設置ニーズに完全に適合します。完全に一致する機器を大量に調達する場合に最適です。

製品開発から製造に至るまで、Comewill は常に配電機器の信頼性と適応性に重点を置いてきました。この変流器シリーズは、コンパクトな構造と優れた絶縁性能を備えているだけでなく、カスタマイズされたサービスにより差別化された調達ニーズにも対応します。開閉装置のマッチングのための集中調達でも、プロジェクト改修のためのコンポーネントの交換でも、当社の製品を選択することで、安定した性能保証と包括的な技術サポートを提供できます。調達の詳細について問い合わせて、独自のカスタマイズされたソリューションを入手することを歓迎します。

特徴

Welcome (Wenzhou) Electric Co., Ltd. が製造する LZZ(Q.J)B6-10Q 変流器は、コア構造とプロセスの点で機器の信頼性を完全に保証しており、中圧配電システムの厳しい動作要件に適しています。

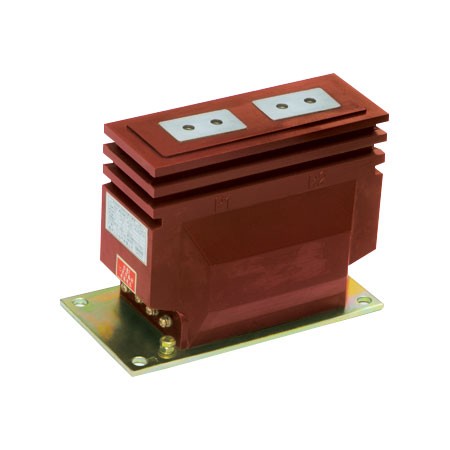

トランスは鉄心に高品質磁性材料を使用し、一次巻線、二次巻線、鉄心をエポキシ樹脂で一体成型し全閉絶縁構造としています。この統合鋳造プロセスにより、製品に優れた断熱性能と耐湿性が与えられるだけでなく、日常の表面清掃が容易になり、運用コストとメンテナンスコストが大幅に削減されます。パフォーマンスと実用性のバランスを考慮した電力エンジニアリング調達の選択に最適です。

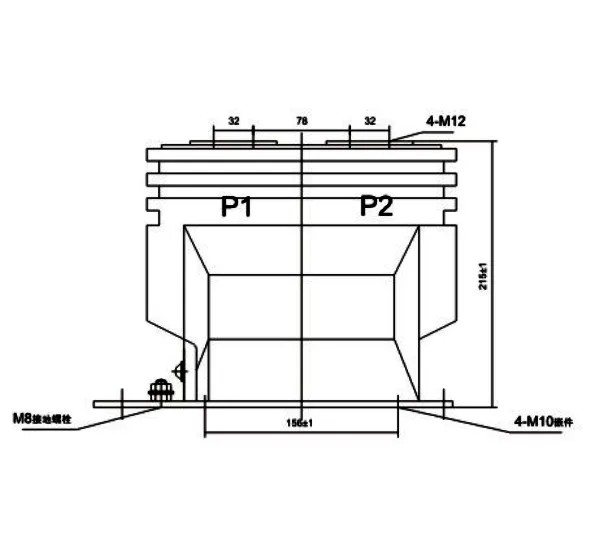

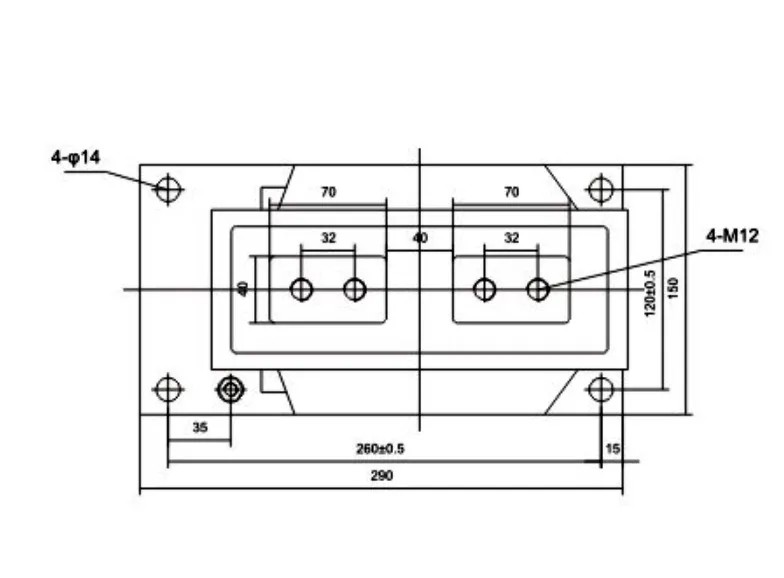

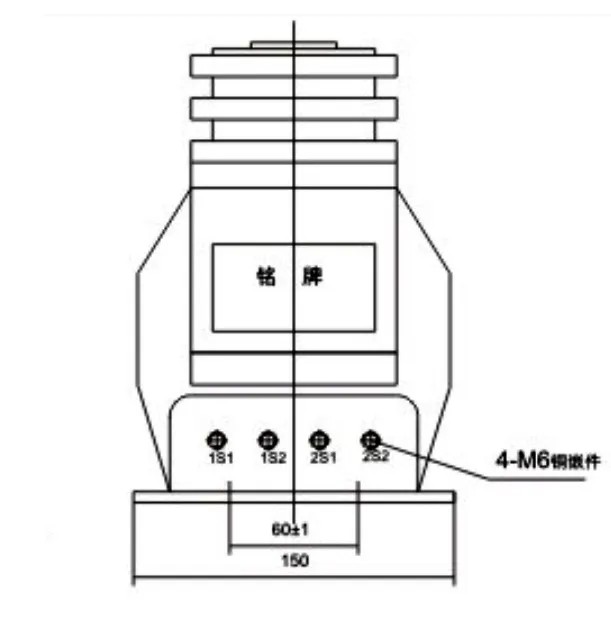

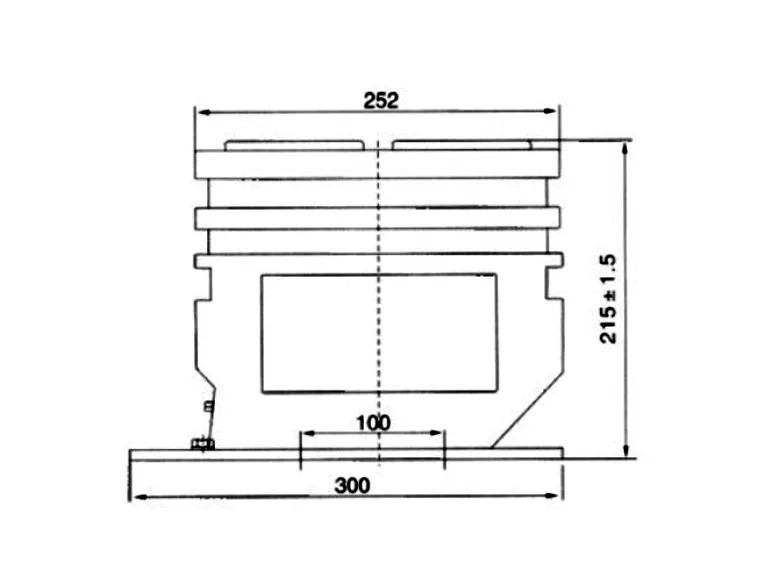

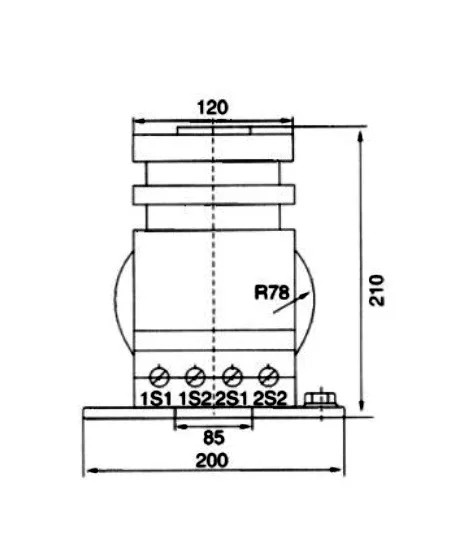

変圧器の鋳造本体の上部に適格な識別エリアを確保し、出口端に P1 と P2 の極性を明確にラベル付けします。二次巻線は計測レベル（出力端子1S1、1S2）と保護レベル（出力端子2S1、2S2）に分かれており、変圧器の精度レベルは業界の高い基準を満たしており、計測と保護の二重の要件を満たしています。機器ベースの設計には 4 つの取り付け穴があり、開閉装置内の標準化された取り付けに適しています。追加の調整なしで固定できるため、プロジェクト現場での設置効率が向上します。これは、完全な機器マッチングの大量調達シナリオに特に適しています。

Welcome (Wenzhou) Electric Co., Ltd のエポキシ樹脂鋳造変流器を選択すると、安定した製品性能が保証されるだけでなく、適応性の高い設置体験も提供されます。新しい配電プロジェクトであっても、開閉装置の調達であっても、費用対効果の高い購入の選択肢となります。製品の詳細や調達計画について知りたい場合は、いつでもお気軽にご相談ください。

技術的パラメータ

トランスデューサー
定格絶縁レベル	12/42/75kV
負荷力率	0.8(ラグ)
表面沿面距離	230mm/280mm
定格二次電流	5A/1A
製品規格	GB1208
安全係数	FS<10

仕様

タイプ	定格一次電流	定格二次電流	精度等級	定格出力	1秒熱流	動的電流
LZZB6-10	5	5 または 1	0.2/0.2、0.2/0.5、0.5/0.5、0.2/10P10、0.2S/10P10、0.5/10P10、10P10/10P10	10 /10,10 /10,10 /10,10 /15,10 /15,10 /15	0.75	1.875
	15				1.5	3.75
	10				2.25	5.625
	20				3	7.5
	30				4.5	11.25
	40				6	15
	50				7.5	18.75
	70				11.25	28.125
	100				15	37.5
	150				22.5	44
	200				24.5	44
	300				24.5	44

タイプ	定格一次電流	定格二次電流	精度等級	定格出力	1秒熱流	動的電流
LZZJB6-10	50	5 または 1	0.2/0.2、0.2/0.5、0.5/0.25、0.2/10P15、0.2S/10P10、0.5/10P15、10P15/10P15	10 /10,10 /10,10 /10,10 /15,10 /15,10 /15	7.5	19.1
	75				11.3	28.7
	100				15	38
	150				22.5	44
	200				24.5	44
	300				24.5	44
	400、500、600				33	59
	800、1000、1200、1500				41	74

タイプ	定格一次電流	定格二次電流	精度等級	定格出力	1秒熱流	動的電流
LZZQB6-10 /LZZQB6-10Q	30	5 または 1	0.2/0.2、0.2/0.5、0.5/0.25、0.2/10P15、0.2S/10P10、0.5/10P15、10P15/10P15	10 /10、10 /15、15 /15、10 /20、15 /20、10 /10	8	20
	40				12	30
	50				16	40
	75				20	50
	100-300				31.5	80
	400
	500			20/20、20/20、20/20、20/30、20/30、15/15	44.5	80


	600-800			30/30、30/30、30/30、30/40、30/40、20/20

	1000-1500				63	110
