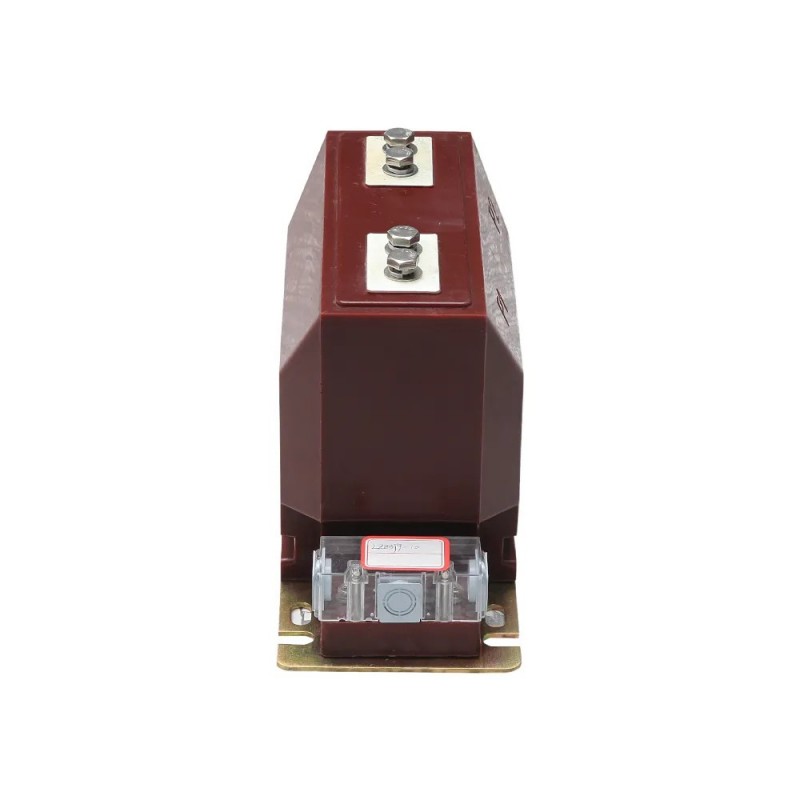

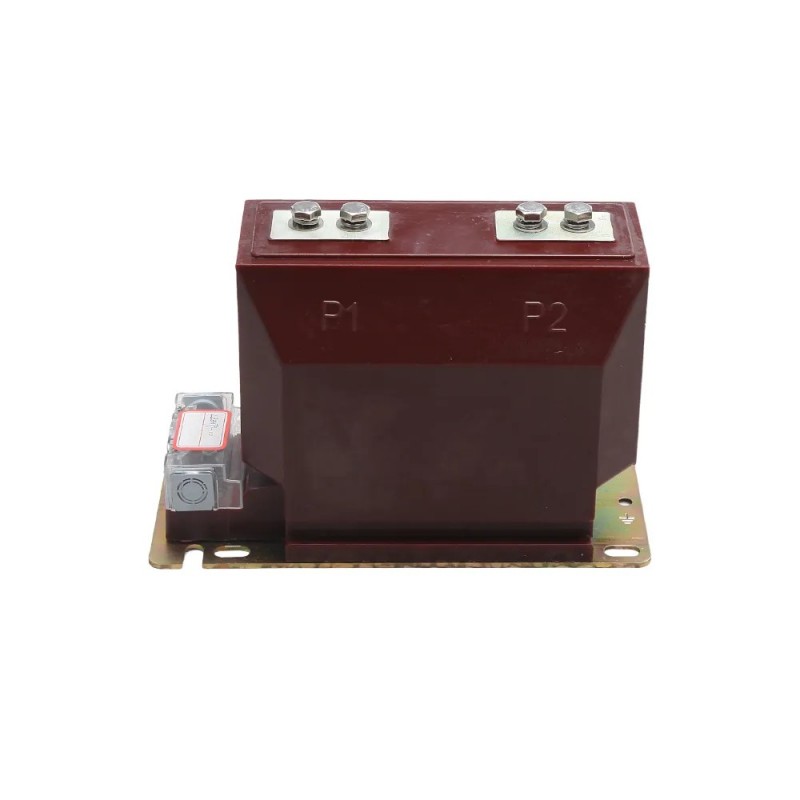

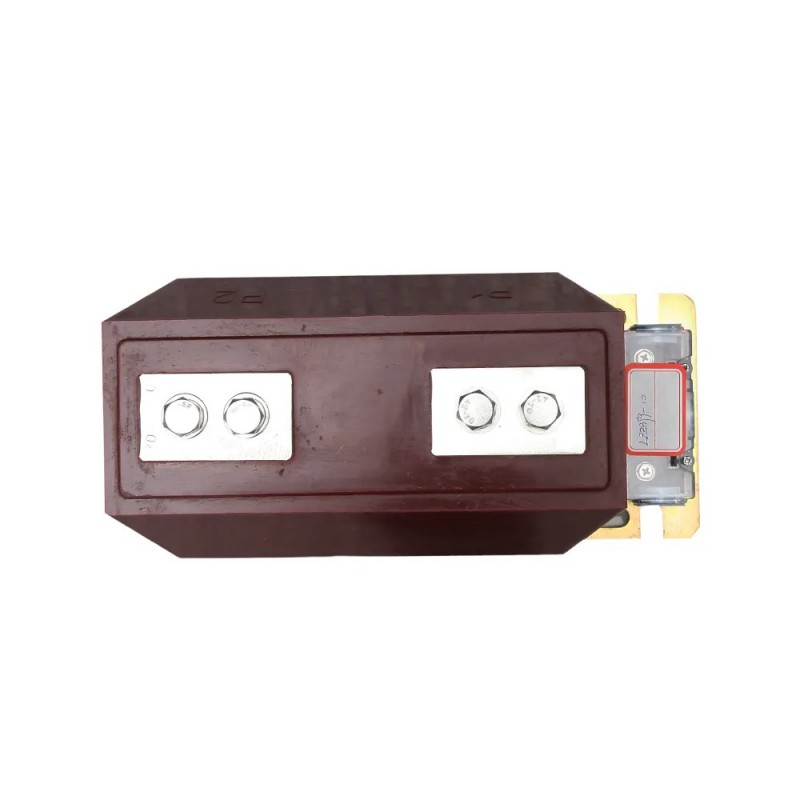

LZZBJ 9-10A 変流器

Comewill は、一体的に密閉された鋳造絶縁柱構造を採用した LZZBJ 9-10A 変流器の著名な製造業者、生産業者、輸出業者の 1 つです。この製品は、定格周波数 50Hz、定格電圧 10kV の AC 回路における電流および電気エネルギーの測定、およびリレー保護アプリケーション向けに特別に設計されています。

お問い合わせを送信

製品説明

中国の専門メーカーとして、Comewill は、IEC 規格および GB1208-2006 変流器規格に準拠した高品質の LZZBJ 9-10A 変流器の性能を提供したいと考えています。
定格絶縁レベル: 12/42/75kV
負荷力率：cosΦ=0.8（遅れ）
定格周波数：50Hz
定格二次電流：5A、1A
部分放電レベル: GB5583-85 規格の要件を満たしており、部分放電は 20pC を超えません。

主な特長

このLZZBJ 9-10A変流器はピラー型構造を採用しています。フルクローズドエポキシ樹脂注型品のため、耐汚染性、耐湿性に優れ、熱帯地域にも適しています。
変圧器には特別なメンテナンスは必要なく、表面の埃を定期的に掃除するだけで十分です。
フルクローズドエポキシ樹脂注入により、コンパクトかつ信頼性の高い品質を誇る変流器です。あらゆる設置場所に適応し、あらゆる方向に取り付けることができます。

仕様

タイプ	LZZBJ9-10C1							LZZBJ9-10C2
	精度等級	定格二次出力				1秒熱流	動的電流	精度等級	定格二次出力				1秒熱流	動的電流
		0.2/0.2S	0.5/0.5S	10P10	10P15				0.2/0.2S	0.5/0.5S	10P10	10P15
5	0.2S/10P、0.2/10P、0.2S/0.5、0.2/0.5、0.5S/10P、0.5/10P	10	10	15	10	2	5	0.2S/10P、0.2/10P、0.2S/0.5、0.2/0.5、0.5S/10P、0.5/10P	10	20	20	20	0.5	1.25
10						4	10						1	2.5
15						6	15						1.5	3.75
20						8	20						2	5
30						12	30						3	7.5
40						16	40						4	10
50						20	50						5	12.5
75						32	60						7.5	18.75
100						45	112.5						21	52.5
150													31.5	80
200
300					15								45	112.5
400
500												15	63	130
600						63	130
800												20
1000										30
1200						80	160						80	160
1500									30	40		30	100	160
2000										60	30
2500
3000
3150

タイプ	LZZBJ9-10C1				LZZBJ9-10C2
	精度等級	定格二次出力	1秒熱流	動的電流	精度等級	定格二次出力	1秒熱流	動的電流
	精度等級	定格二次出力	1秒熱流	動的電流	精度等級	定格二次出力	1秒熱流	動的電流
10-15-20	0.2S/0.2S/0.2S/10P10、0.2/ 0.2 /0.2/10P10、0.5/ 0.2/ 0.2/10P10、0.5/0.5/0.5/10P10、0.5S/0.5S/0.5S/10P10	10/10/15/15 、10/10/15/15 、10/10/15/15 、10/10/15/15 、10/10/15/15	2.7	4.5	0.2S/0.2S/0.2S/10P10、0.2/ 0.2 /0.2/10P10、0.5/ 0.2/ 0.2/10P10、0.5/0.5/0.5/10P10、0.5S/0.5S/0.5S/10P10	10/10/15/20、10/1	0.5	1.25
15-20-30			4.2	6.6		0/15/20、10/10/1	1	2.5
20-30-40			6	9		5/15、10/10/15/	1.5	3.75
30-40-50			9	11.5		20、10/10/15/20	2	5
40-50-75			11.3	16.5			3	7.5
50-75-100			16.8	22			4	10
75-100-150			24	33			5	12.5
100-150-200			33.6	45			7.5	18.75
150-200-300			45	63			21	52.5
200-300-400			45	80			31.5	80
300-400-500			45	100			45	112.5
400-500-600	0.5/0.2/0.2/10P10、0.5/0.5/0.5/10P10、0.2S/0.2S/0.2S/10P10、0.5S/0.5S/0.5S/10P10、0.5/0.2/0.2/10P10	15/15/20/25、15/15/20/25、15/15/20/25、15/15/20/25、15/15/20/25	80	130	0.5/0.2/0.2/10P10、0.5/0.5/0.5/10P10、0.2S/0.2S/0.2S/10P10、0.5S/0.5S/0.5S/10P10、0.5/0.2/0.2/10P10	15/15/20/30,1	63	130
500-600-800						5/15/20/30、15/15/	63	130
800-1000-1200						20/30,15/15/20/	80	160
1200-1500-2000						30、15/15/15/30	100	160
1500-2000-2500							100	160
2000-2500-3000							100	160

タイプ	LZZBJ9-10C1		LZZBJ9-10C1		1秒熱流	動的電流
定格一次電流	精度等級と最大定格出力		精度等級と最大定格出力
定格一次電流	精度等級と最大定格出力		精度等級と最大定格出力
5、10、15、20	0.2/0.5/10P10、0.5/0.5/10P10	10/20/10,20/20/1	0.2/0.5/10P10、0.5/0.5/10P10	10/20/10,20/20/10	100イルン	205イルン
、30、40、50、75	、0.5/10P10/10P10	0,20/10/10	、0.5/10P10/10P10	、20/15/15

100	0.2/0.5/10P10、0.5/0.5/10P1	10/20/10,20/20/1	0.2/0.5/10P10、0.5/0.5/10P10	10/20/10,20/20/10	21	52.5
	0,0.5/10P10/10P10	0,20/10/10	、0.5/10P10/10P10	、20/15/15

150200	0.2/0.5/10P10、0.5/0.5/10P10	10/20/10,20/20/1	0.2/0.5/10P10、0.5/0.5/10P1	10/20/10,20/20/10	31.5	80
	、0.5/10P10/10P10	0,20/10/10	0,0.5/10P10/10P10	、20/15/20

300400	0.2/0.5/10P10、0.5/0.5/10P10	10/20/10,20/20/1	0.2/0.5/10P10、0.5/0.5/10P1	10/20/10,20/20/10	45	112.5
	、0.5/10P10/10P10	0,20/10/10	0,0.5/10P10/10P10	、20/15/20

500	0.2/0.5/10P10、0.5/0.5/10P10	10/20/10,20/20/10	0.2/0.5/10P10、0.5/0.5/10P1	10/20/15,20/20/15	63	130
	、0.5/10P10/10P10	、20/10/10	0,0.5/10P10/10P10	、20/15/25

600	0.2/0.5/10P10、0.5/0.5/10P1	10/20/15,20/20/1	0.2/0.5/10P10、0.5/0.5/10P1	10/20/20,20/20/20	63	160
	0,0.5/10P10/10P10	5,20/10/10	0,0.5/10P10/10P10	、20/15/20

800	0.2/0.5/10P10、0.5/0.5/10P10	10/20/15,20/20/15	0.2/0.5/10P10、0.5/0.5/10P1	10/20/20,20/20/20	63	160
	、0.5/10P10/10P10	、20/10/15	0,0.5/10P10/10P10	、20/15/20

1000、1200	0.2/0.5/10P10、0.5/0.5/10P10	10/30/15,30/30/15	0.2/0.5/10P10、0.5/0.5/10P1	10/30/20,20/30/20	80	160
	、0.5/10P10/10P10	、30/10/15	0,0.5/10P10/10P10	、30/15/20

1500、1600	0.2/0.5/10P10、0.5/0.5/10P10	20/30/15、30/30/15	0.2/0.5/5P15、0.5/0.5/10P1	30/40/20、40/40/20	100	160
	、0.5/10P10/10P10	、30/10/15	5,0.5/5P10/5P15	、40/15/15

2000	0.2/0.5/10P10、0.5/0.5/10P10	20/30/15、30/30/15	0.2/0.5/5P15、0.5/0.5/10P1	30/60/30、60/60/60	100	160
	、0.5/10P10/10P10	、30/10/15	5,0.5/5P10/5P15	、60/20/20

2500	0.2/0.5/10P10、0.5/0.5/10P10	20/30/20、30/30/20	0.2/0.5/5P15、0.5/0.5/10P1	30/60/30、60/60/3	100	160
2500	、0.5/10P10/10P10	、30/10/15	5,0.5/5P10/5P15	0,60/20/20	100	160
3000、3150			0.2/0.5/5P15、0.5/0.5/10P1	30/60/20、60/60/2	100	160
3000、3150			5,0.5/5P10/5P15	0,60/15/15	100	160

タイプ	定格一次電流	精度等級	定格出力			1秒熱流	動的電流
			0.2	0.5	10P
LZZBJ9-10C5	5-300	0.2/0.5、0.2/10P20、0.5/10P20	20	40	40	0.5	1.25
	400					1	2.5
	500					1.5	3.75
	600	0.2/0.5、0.2/10P25、0.5/10P25	20	40	40	2	5
	800					3	7.5
	1000					4	10
	1200	0.2/0.5、0.2/10P30、0.5/10P30	40	40	40	5	12.5
	1250
	1500					7.5	18.75
	1600
	2000					21	52.5
	2500					31.5	80
	3000					31.5	80
	3150
