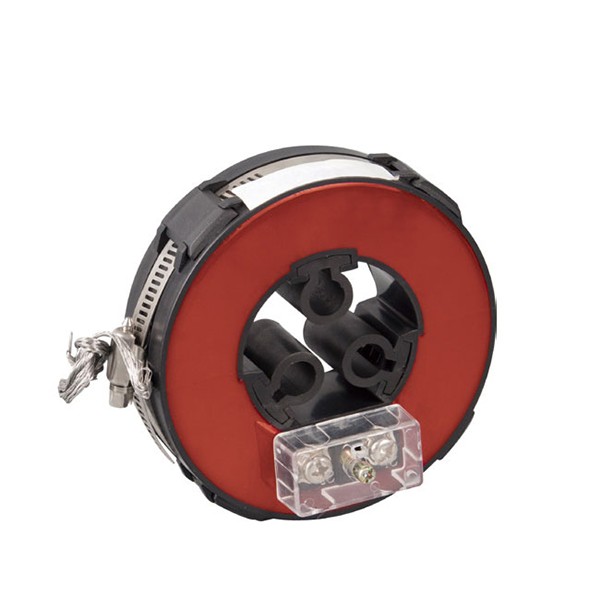

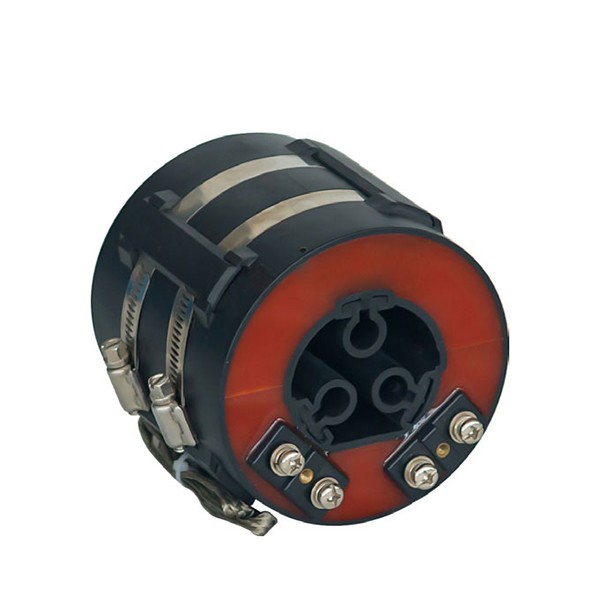

LMZK-10 変流器

Comewill は、中国の大手メーカーおよびサプライヤーとして、コンパクトなサイズ、取り付けが簡単な取り外し可能なコア、輸入されたケイ素鋼を使用した高精度測定などの主な利点を提供する LMZK-10 変流器を提供します。 10kV 小型開閉装置用に特別に設計されています。

このLMZK-10変流器は、小型、軽量、切り替え可能、設置が簡単などの主な利点を備えており、コンパクトな完全絶縁リングネットワークスイッチギヤの調達ニーズに広く適しています。特に、RTU や FTU などのリモート端末機器と組み合わせてサンプリング ユニットを形成するのに適しており、システム全体に包括的なソリューションとデータ サポートを提供します。調達して取り付けた後、元の配線を変更する必要はありません。接続された入力ケーブルと出力ケーブルに直接取り付けることができるため、操作が簡単かつ迅速になり、エンジニアリング設置コストが大幅に削減されます。現在、SafeRing/Plus、Uniswitch、RM6/SM6、SVS、GA/GE、FB、SSなどのコンパクトな完全絶縁リングネットワークスイッチギアシリーズで広く使用されており、複合変電所、ケーブル配電ボックス、その他の機器の調達とサポートのニーズにも適しています。

コア材料とプロセスの点で、LMZK-10変流器は磁性材料として高品質の輸入高透磁率珪素鋼板を使用しており、取り外し可能な鉄心と低い磁気回路損失の特性を備えています。この樹脂は難燃性プラスチックシェル内で真空成型されており、耐湿性に優れ、性能が安定しており、後のメンテナンスが不要であるため、長期使用に対する購入の費用対効果の要件を満たしています。設置時には、2 つの半円形リングを相分離ケーブルにクランプし、クランプで固定することでケーブルとシームレスに融合し、美しく調和のとれた外観を作り出します。この製品は、仕様範囲が 35mm ² ～ 400mm ² の 10KV ケーブルの調達シナリオに適しています。クランプは高品質のステンレス鋼素材で作られており、頑丈で信頼性があります。使用中に渦電流が発生しないため、安全に使用できます。

作業および設置環境の技術要件 - LMZK-10 変流器

負荷側の力率はCOS φ=0.8（ヒステリシス特性を示す）を満たす必要があります。
定格二次電流は、さまざまな電力システムのニーズに合わせて 5A または 1A 仕様から選択できます。
環境温度範囲：下限は-5℃、上限は40℃、日平均温度は30℃を超えないこと。
定格動作周波数は、50Hz または 60Hz の 2 つの一般的な規格をサポートしています。
装置の設置高度は 1000 メートル以下に管理してください。
汚染レベルはレベル II 基準を満たしており、従来の産業環境に適しています。

製品の製造と検査は国家規格 GB20840.1 および GB20840.2 に厳密に従っています。

技術データ

LMZK1

LMZK2

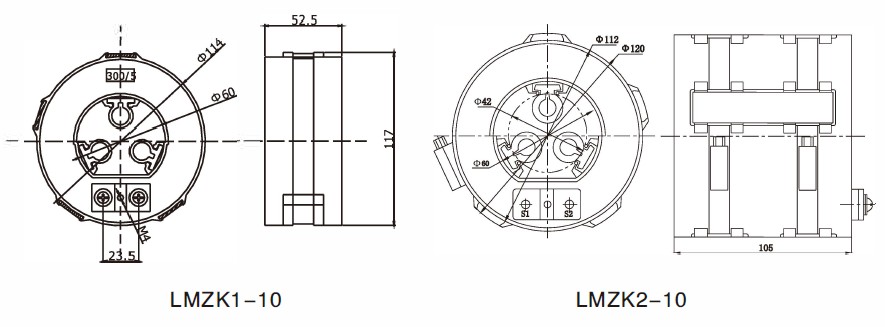

外形寸法
