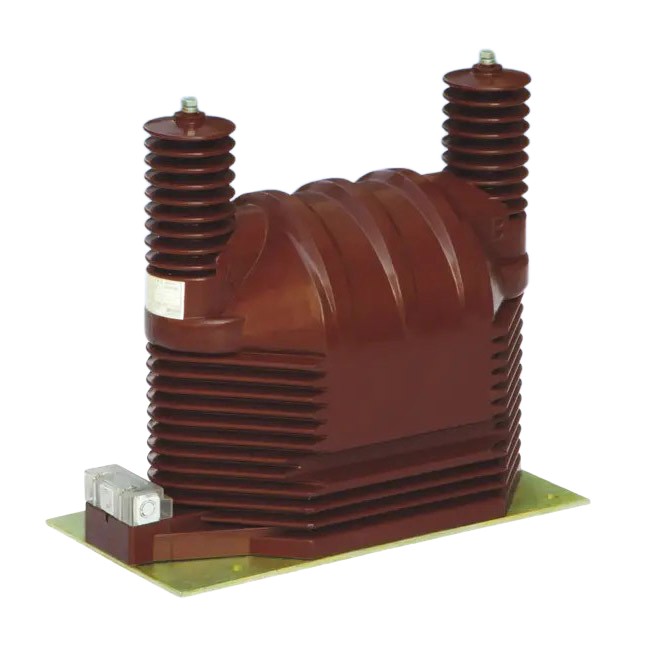

中国の専門メーカーである Comewill 製の高品質 JDZ9-35Q 変圧器は、最高級の絶縁材を使用して構築されており、コンパクトでありながら頑丈な設計になっています。つまり、機械的耐久性に優れ、堅牢な電気絶縁を提供し、耐久性を犠牲にすることはありません。各モデルにも独自の特徴があります。JDZ9-35Q はプロのように湿気を処理するため、湿気の多い場所や濡れた場所に最適です。一方、JDZ9-35G には強力な過電圧保護が備わっており、突然の電圧スパイクから電気システムを安全に保ちます。
JDZ9-35Q 変圧器を変電所、産業プラント、または配電ネットワークで使用しているかどうかに関係なく、どちらのモデルも長期にわたって一貫した正確な電圧測定を提供します。これらは単に仕事を完了させるだけではなく、電気システムの安全性と稼働効率を高めます。
定格電圧：35kV（一次側）
定格変圧比：35000/100V（一部機種は多巻線対応）
精度レベル：0.2、0.5、1.0、3.0、6P（一部のモデルは0.2/0.5/6Pなどの組み合わせレベルをサポートしています）
定格絶縁レベル：40.5/95/200kV（一部機種は42/95/185kV）
最大出力：1000VA（一部モデルは最大2000VA）
完全に密閉されたエポキシ樹脂鋳造で、汚染や湿気に強く、熱帯地域に適しています。
底板設置、コンパクトサイズでどの方向への設置にも対応します。
2次側出力端子箱は多方向への配線が可能で盗難防止設計です。
電力システムのエネルギー計測、電圧監視、リレー保護。
JDZ9-35Q 変圧器は、KYN-35 タイプやその他の高圧開閉装置にも取り付けることができます。

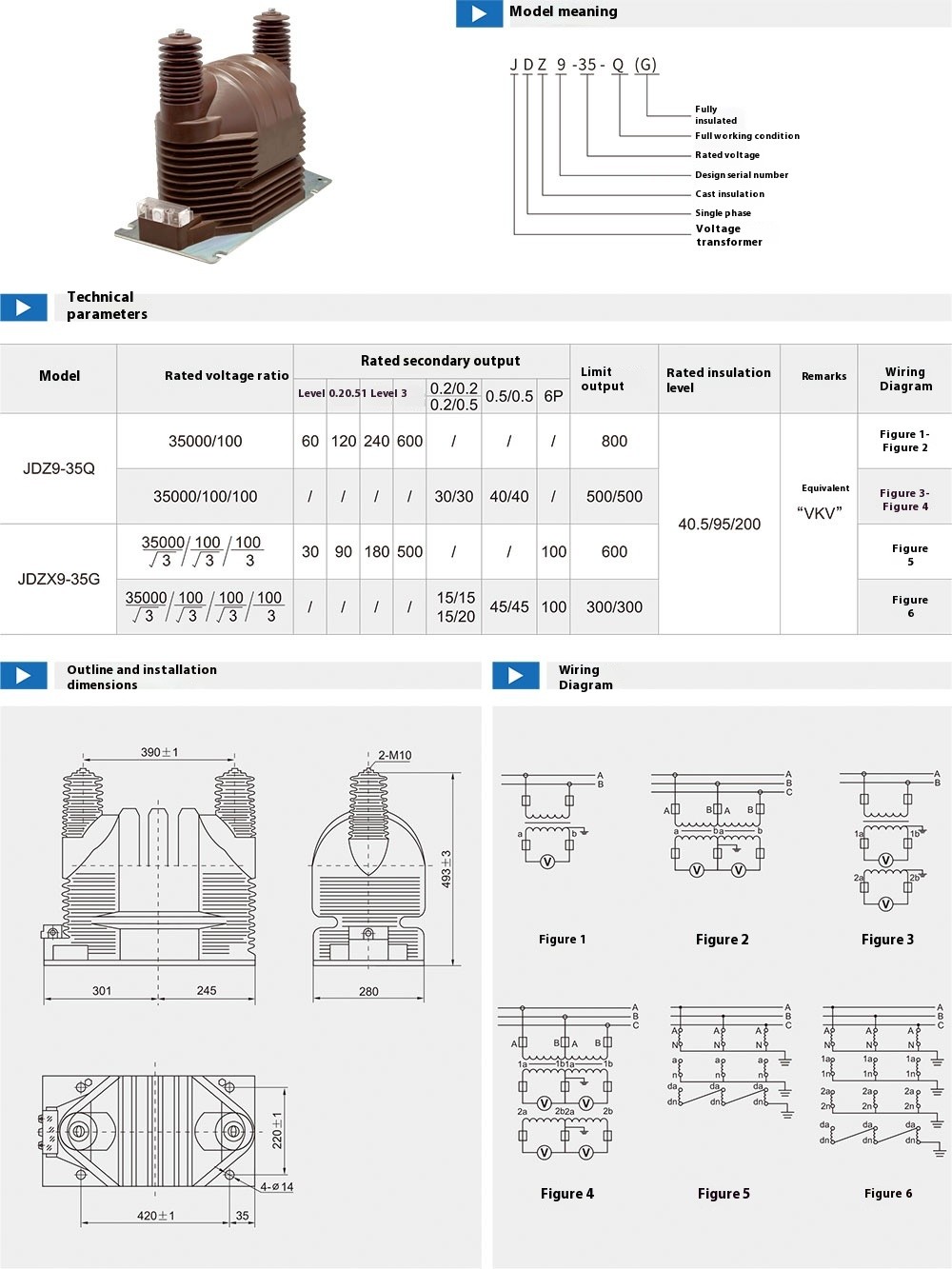

| タイプ | 定格電圧比(kV) | 定格二次出力(VA) | 最大出力(VA) | 定格絶縁レベル (kV) | 配線図 | |||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 | 0.2/0.5 | 0.5/0.5 | 6P(3P) | |||||
| JDZ9-35 | 35/0.1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
図1-2 |
| 35/0.1/0.1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40.5/95/200 | 図 3-4 | |
| JDZ9-35 | 35/ 0.1/0.1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | 図5 | |
| 35 /0.1/0.1/0.1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | 図6 | ||
