屋内高圧ライブディスプレイインジケーター DXN-Q/T

プロの高品質高電圧ライブ ディスプレイ デバイス メーカーとして、当社の工場から屋内高電圧ライブ ディスプレイ インジケーター DXN-Q/T を安心してご購入いただけます。アフターサービスとタイムリーな納品を提供します。

一般的な設置場所

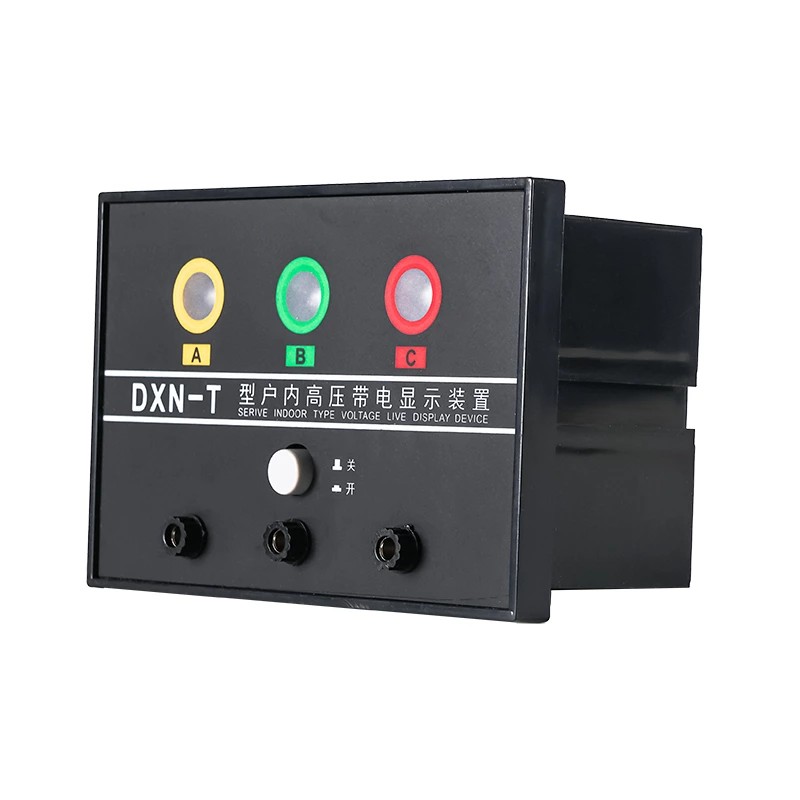

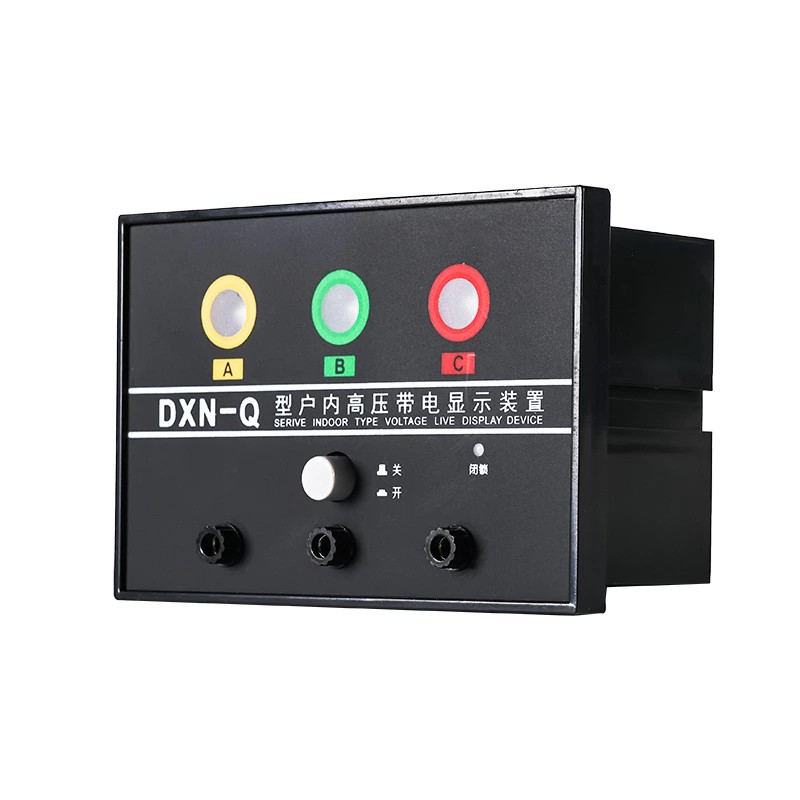

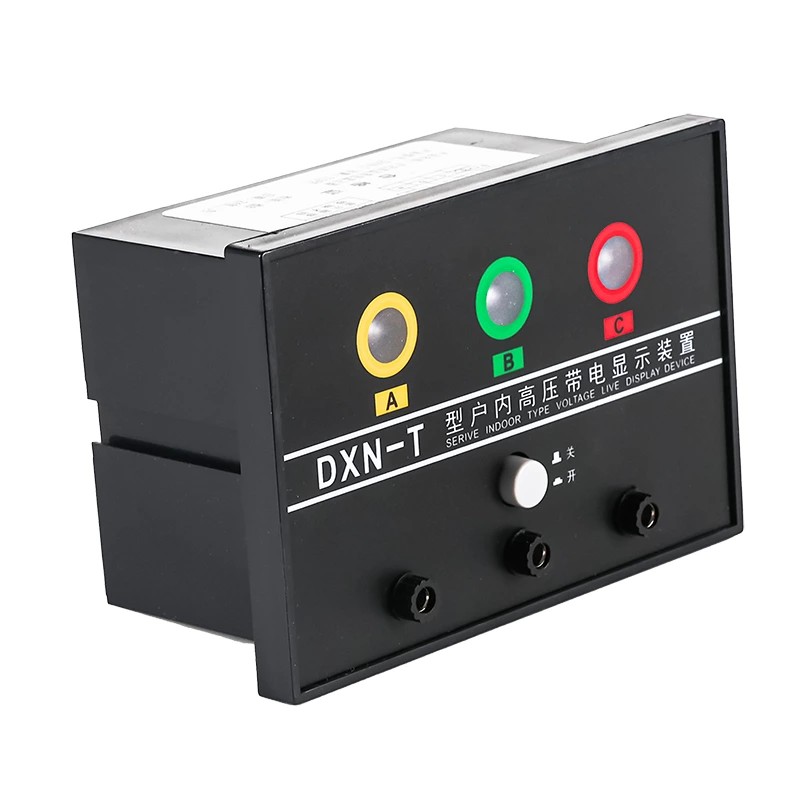

非常に直感的な警告: 機器に高電圧がかかると、表示ウィンドウが非常に明るく点滅します。これは、「高電圧がかかっています。近づかないでください!」という大きな明白な標識のようなものです。電圧がなければ、ディスプレイは完全に暗くなります。希望的な信号がないため、数歩離れた場所からでもすぐに安全であることがわかります。

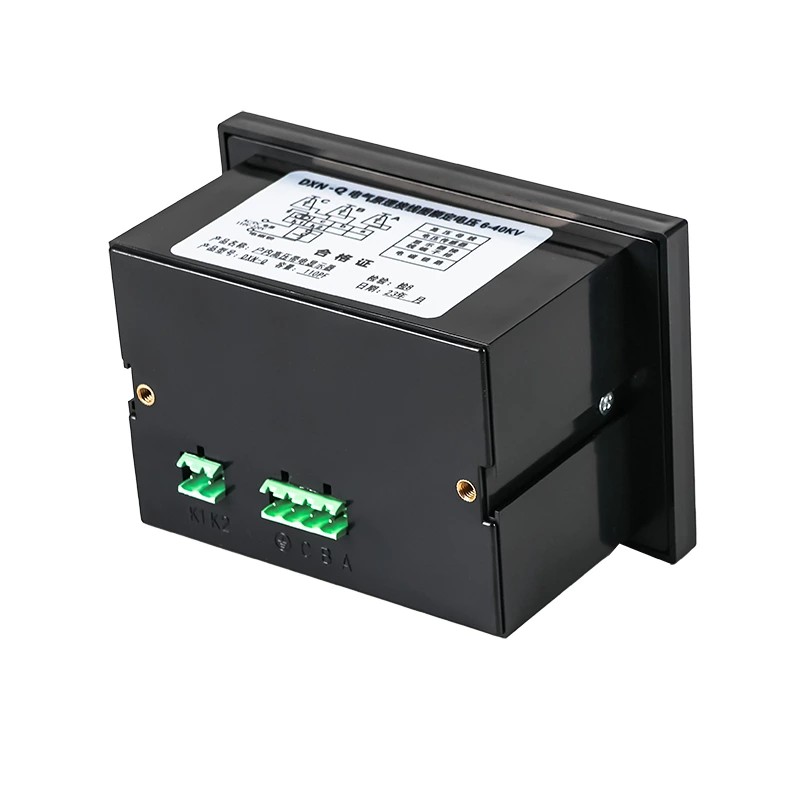

釘のように丈夫で信頼性: シェルは工業グレードの難燃性 ABS プラスチックで作られています。この製品は、何度も移動したり設置したりするのに耐えられます。傷がつきにくく、多少の衝撃にも耐えられます。最も重要なことは、これは最高級の絶縁体であるため、電界を閉じ込め、偶発的な衝撃を防ぎます。ほこりや湿気が多く、温度変化のある電気室でも、安定して動作します。

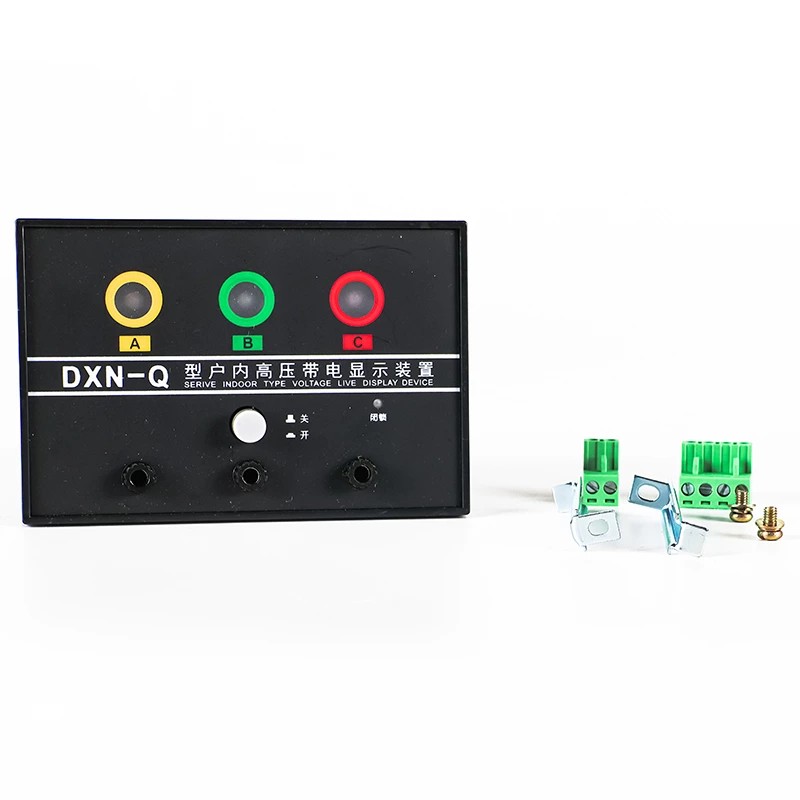

すぐに取り付けられます: 屋内高電圧ライブ ディスプレイ インジケーター DXN-Q/T には、事前に標準穴が開けられているため、現場で測定したり穴を開けたりする必要はありません。また、ネジ、ガスケットなど、必要なものすべてを含む取り付けビットのフルセットも提供します。オンサイト チームは特別なツールや複雑なデバッグを必要としません。わずか数分で修理できるため、時間と労力を大幅に節約できます。

一般的な設置場所

この高電圧ライブ ディスプレイ インジケーターは、主に、何かが通電されているかどうかを明確に確認する必要がある屋内電気システムの重要な場所に設置されています。以下のような高電圧配電セットアップのほとんどのコアギアに適合します。
受電母線（配電の起点となり、通電状態を24時間365日監視する必要がある）
サーキットブレーカー (中核制御部品 - メンテナンスを開始する前に、それが安全であることを 100% 確認する必要があります。このインジケーターがそれを示します)
主変圧器 (主要な電力変換装置。正常に動作していることがわかるように、常時通電表示が必要)
スイッチキャビネット (人々が頻繁に作業するエリア - ここに明確な安全性の指示があることで、全員がトラブルに巻き込まれることがなくなります)
その他の屋内高圧電気機器（高圧接続箱、高圧リアクトルなど）

動作原理

このデバイスは電界結合原理に基づいて動作します。これは、高電圧電界と内蔵センサーを使用して動作するという派手な言い方です。誘導（非接触）サンプルを取得するため、何かが通電されているかどうかを検出し、安全な距離からステータスを表示できます。古い接触式検出器とは異なり、この検出器は高電圧の通電部分に直接触れることはありません。これにより、デバイス自体と現場で作業する人々の両方にとって非常に安全になります。

それがどのように機能するのかをステップバイステップで簡単に説明しましょう。

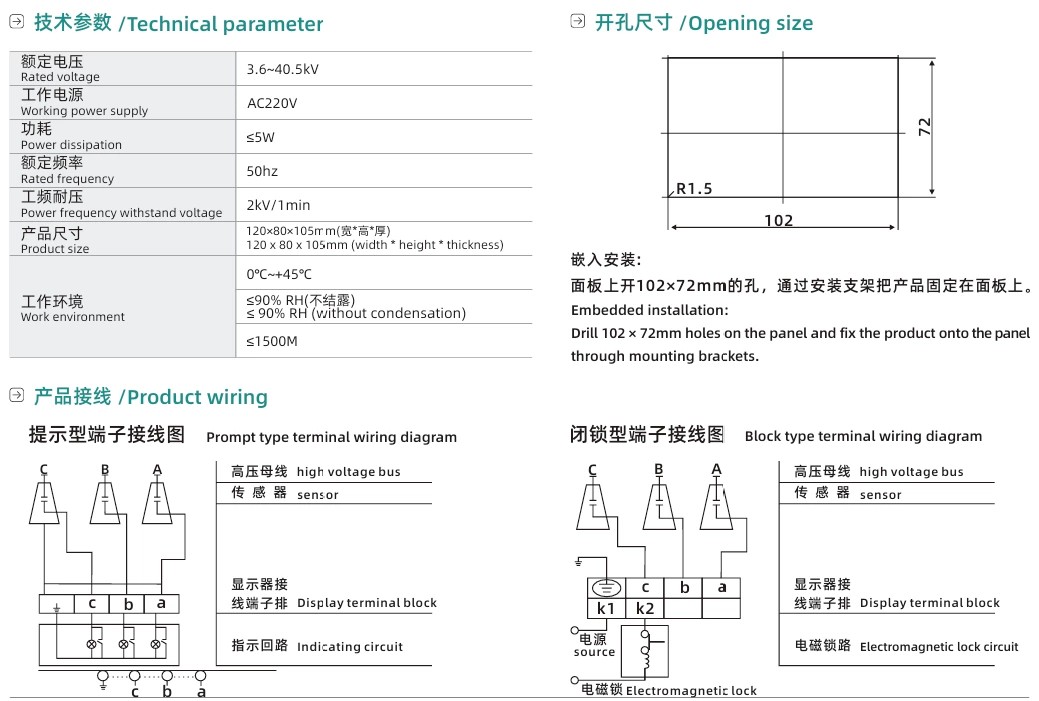

屋内高圧ライブディスプレイインジケーター DXN-Q/T の内部には、3 つの独立したセンサーユニットがあります。それぞれが高電圧システムの A、B、C の三相母線に接続されます。これにより、三相全ての通電状態を漏れなく確認することができます。
設置する際、3 つのセンサーは国の電気安全規則に従って厳密に設定されます。高電圧の充電部分には一切触れず、適切な安全距離を保ちます。つまり、漏電やショートの危険がなく、完全に安全です。
高電圧機器が通電している場合、センサーはそれらの通電部分から電界信号を検出します。センサー内で信号は安定した電気信号に変換され、ディスプレイの電源モジュールに送信されます。
電源モジュールが有効な信号を受信すると、インジケーターライトが点滅して人々に警告します。電界信号がない場合 (電圧がないことを意味します)、インジケーターライトは消灯したままになります。これは明確な安全信号です。

故障表示機能

このデバイスは、何かが通電しているかどうかを示すだけでなく、故障の発見にも役立ちます。オンサイトのメンテナンス チームにとって非常に便利です。
高圧系統で単相地絡事故が発生すると、接地されている相の電界が消滅します。すぐに、ディスプレイ上のその接地相のインジケーター ライトが消えますが、他の 2 つの通常の相は点灯したままになります。この明確な違いにより、メンテナンス担当者はすぐに障害のあるフェーズを見つけることができます。追加の検出ツールを持ち出す必要はありません。これにより、障害の修復が大幅に短縮され、配電システムが停止する時間が短縮されます。

製品の利点と価値

1. 現場での安全性が大幅に向上: 非常に明確な視覚的警告により、機器が通電しているかどうかの誤判断による感電の危険がほぼなくなります。これは、すべての運用および保守スタッフにとって強固なセーフティ ネットです。
2. 安くて長く使える：本機には複雑な電子部品が一切使用されていないため、故障することがほとんどありません。難燃性の ABS シェルと高品質の LED インジケータライトにより、通常の使用で 8 ～ 10 年間使用できます。そして一番いいところは？稼働中にメンテナンスを行う必要はなく、後のメンテナンスにかかる費用と手間を大幅に節約できます。
3. 優れた互換性: 6KV ～ 35KV のほとんどの屋内高電圧システムで動作します。あらゆる種類のブランドの高電圧機器と適合するため、非常に多用途です。機器ごとに異なるインジケーターを購入する必要はありません。
