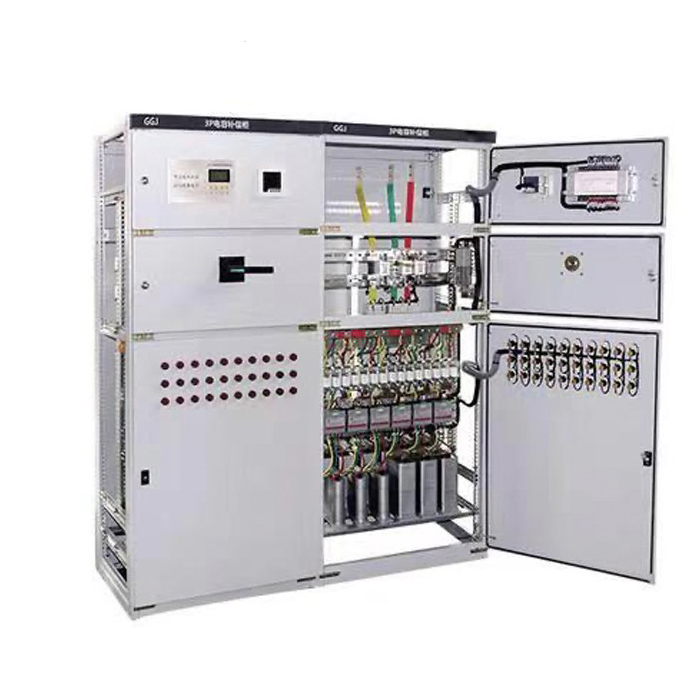

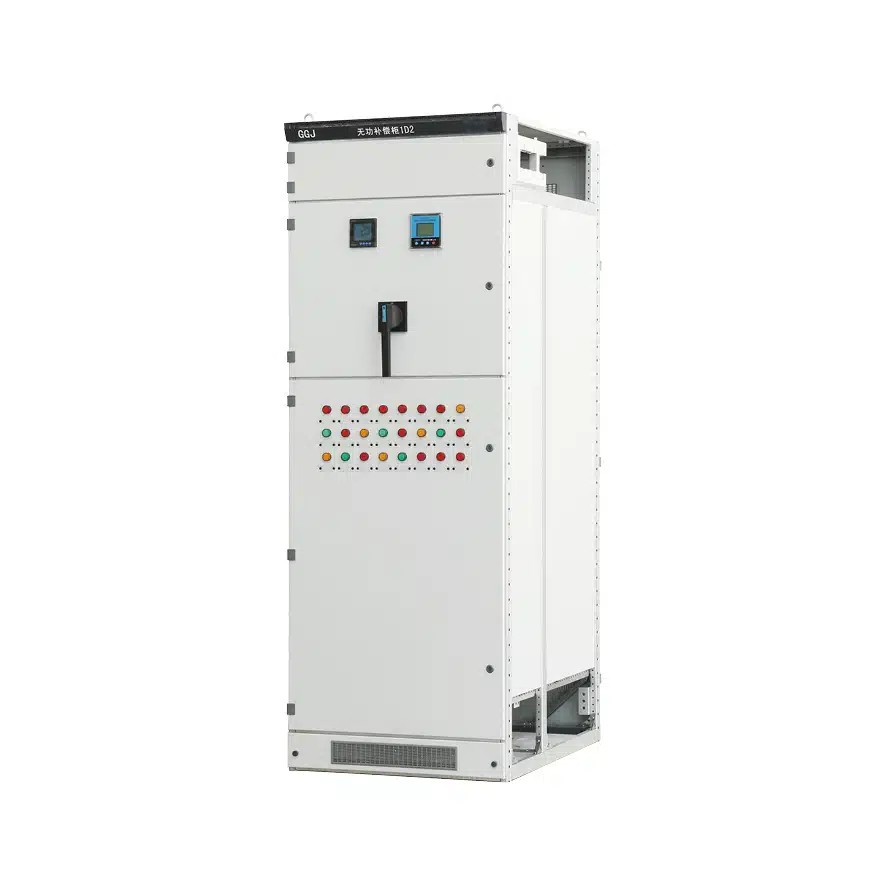

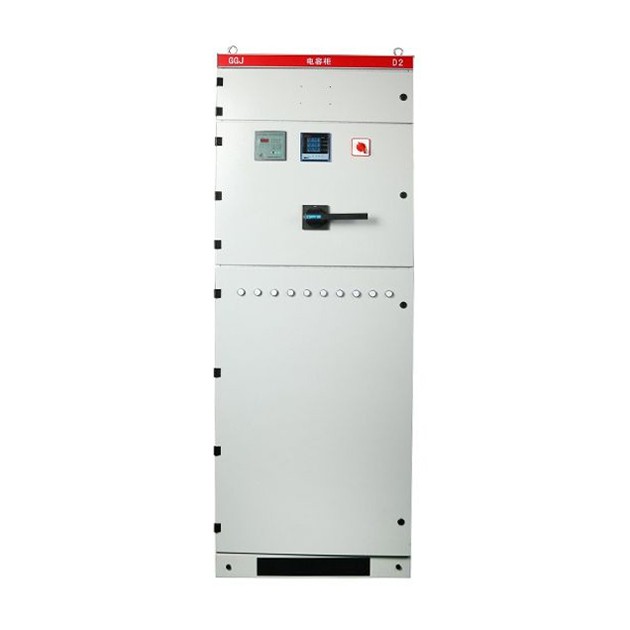

GGJ 低圧組合せ開閉装置

中国の専門メーカーとして、Comewill 工場は、力率を効果的に高め、無効電力損失を削減し、電源品質を向上させる、高品質の GGJ 低電圧組み合わせ開閉装置を提供したいと考えています。インテリジェント コントローラによって制御され、力率を 0.9 以上に高めることができる自動補償機能を備えた完全な機能と信頼性の高いパフォーマンスを提供します。

GGJ 低電圧組み合わせスイッチギアは、遅れ (0.00 ～ 0.99) と進み (0.00 ～ 0.99) の両方の範囲をカバーするグリッド力率のリアルタイム表示を提供します。過電圧、過剰高調波、過補償、系統故障、欠相、過負荷などに対する総合的な保護機能を搭載しています。停電中も設定パラメータを保持し、送電網が安定すると自動的に運転を再開します。現場に人員を配置する必要はありません。

GGJ 低電圧組み合わせ開閉装置は、系統負荷バランスに基づいて、相ごとの補償または混合補償モードをサポートします。強力な干渉防止機能を備えており、電力網からの直接の 2000 V 振幅干渉パルスに耐え、国家業界標準を上回ります。 この装置は、三相の電圧、電流、周波数、有効電力、無効電力、力率、有効電力量、変圧器の低圧側の無効電力量、総電圧/電流歪み率​​、および 2 次から 25 次までの高調波成分を 1 時間ごとに測定および記録します。 RS-232 および RS-485 インターフェイスを装備しており、ハンドヘルド コンピュータを介したデータ転記が可能です。

リモート通信を通じて、ワイヤレスメーター読み取り、デバイステスト、パラメータ設定、およびリアルタイムデータと記録データへのアクセスを実現します。内蔵のデータ分析機能は、運用負荷データの処理、統計、クエリをサポートします。電圧認定率、負荷率、信頼性率、最大負荷率を算出し、電源品質を総合的に評価します。ユーザーは、さまざまな期間の力率、有効電力、無効電力を確認し、相電圧、電流、力率などの曲線を生成し、包括的な分析および統計レポートを印刷できます。

基準を強制する

IEC439:《低圧開閉装置および制御装置》
GB7251:《低圧開閉装置》

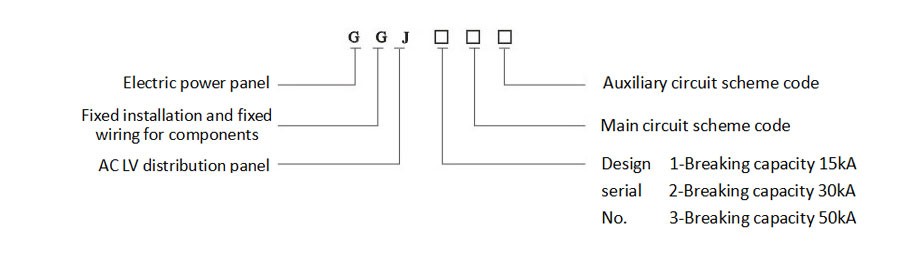

タイプの説明

通常の使用状態

1.周囲温度は+40℃を超えたり、-5℃を超えたり、24時間平均温度が+35℃を超えてはなりません。これらの温度制限を超えた場合は、実際の条件に基づいてデバイスの動作容量を下げる必要があります。
2.この GGJ 低電圧組合せ開閉装置は屋内での使用のみを目的として設計されており、設置場所の標高は 2000 メートルを超えてはなりません。
3.最高温度が+40℃に達する場合、周囲空気の相対湿度は50%未満に保つ必要があります。温度が低い場合は、湿度が高くても許容されます (たとえば、+20℃ では 90%)。また、温度の変動によって発生する可能性のある結露も考慮する必要があります。
4.設置中、垂直面からのデバイスの傾きは 5° を超えてはならず、キャビネットの列全体が比較的水平である必要があります。デバイスは、激しい振動や衝撃がなく、電気部品が過度の腐食にさらされない場所に設置することが重要です。

強さ

1.調達に関する考慮事項: Welcome (Wenzhou) Electric Co., Ltd. の GGJ 低電圧組み合わせ開閉装置には、キャビネットの上部と下部の両方に複数の通気スロットが付いています。この設計により、密閉キャビネット内に下から上への自然な空気の流れが形成され、信頼性の高い動作のための放熱の課題に効果的に対処できます。
2.電気部品を備えた開閉装置の計器ドアと内部取り付け部品は完全な接地保護回路を形成し、常に一貫した接地の連続性を確保します。
3.メインバスバーをキャビネットの後部上部に配置し、高強度不飽和ポリエステルDMC/SMC素材で作られたAMJタイプのバスバークランプと組み合わせます。これらのクランプは優れた機械的強度と絶縁性能を実現し、取り外し可能なキャビネット上部カバーにより現場での組み立てとメインバスバーの調整が簡素化されます。
4.キャビネットには強力な接着力を実現する静電粉体塗装が施されており、すべての内部コンポーネントには亜鉛メッキと不動態化処理が施されています。これにより、開閉装置の「耐湿性」「防塵性」「耐腐食性」の「3つの防食」性能が向上し、さまざまな環境下での耐用年数が延長されます。
5. さまざまなプロジェクトのニーズに適合するために、GGJ 低電圧コンビネーション スイッチギヤは複数のケーブル エントリ オプション (トップ エントリ、ボトム エントリ、リア エントリ) をサポートしており、調達プロジェクトに柔軟な設置を提供します。

注文方法

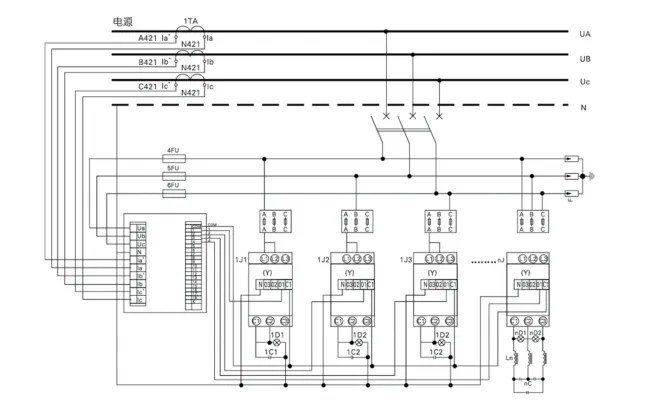

◇主回路図；
◇補償能力及び補償方法
◇製​​品の通常の使用条件に適合しない場合には、事前にその旨を明記する必要があります。
