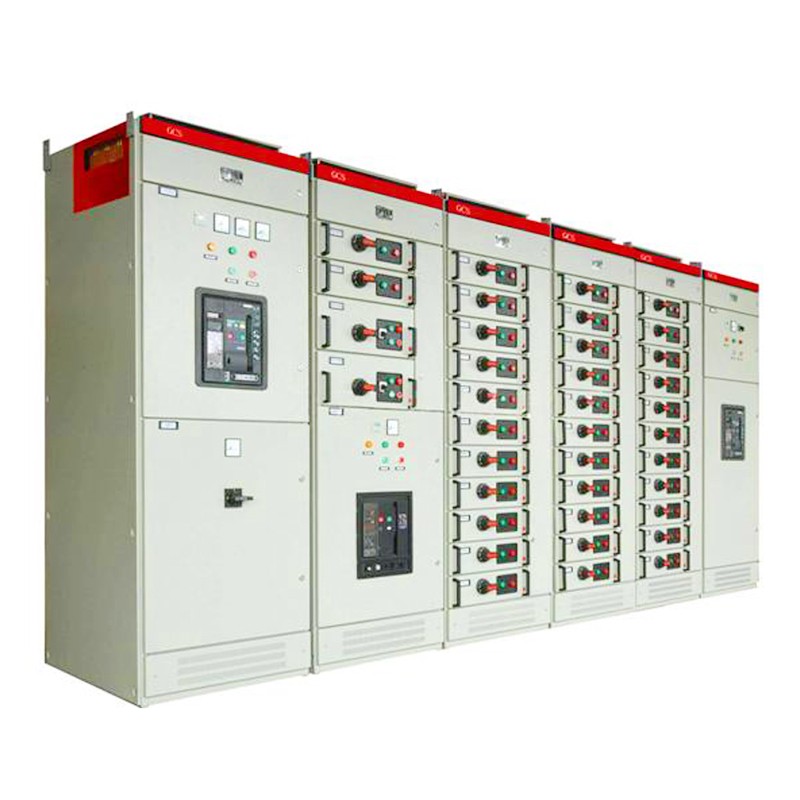

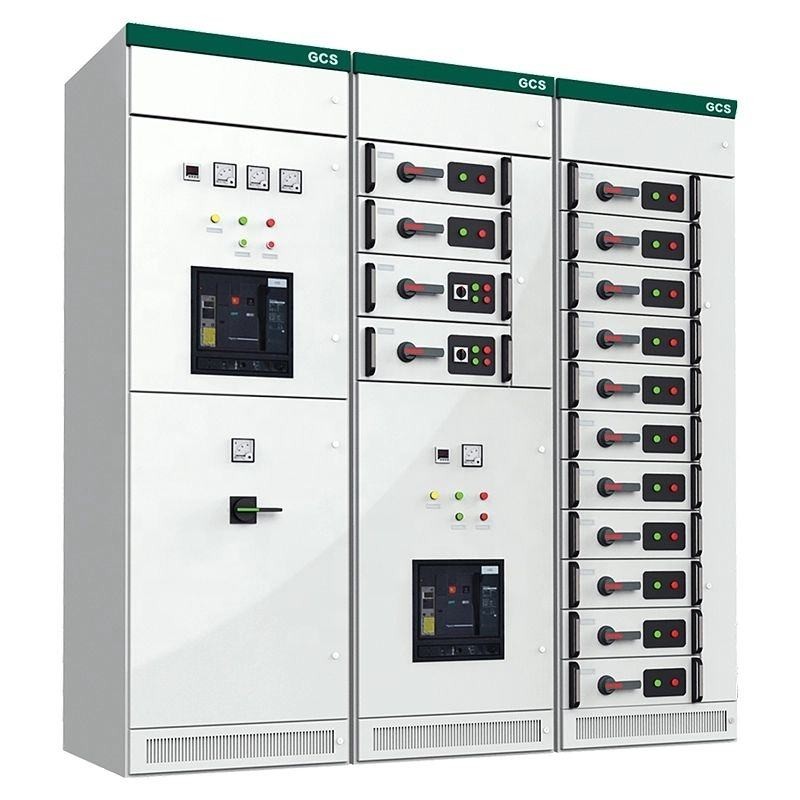

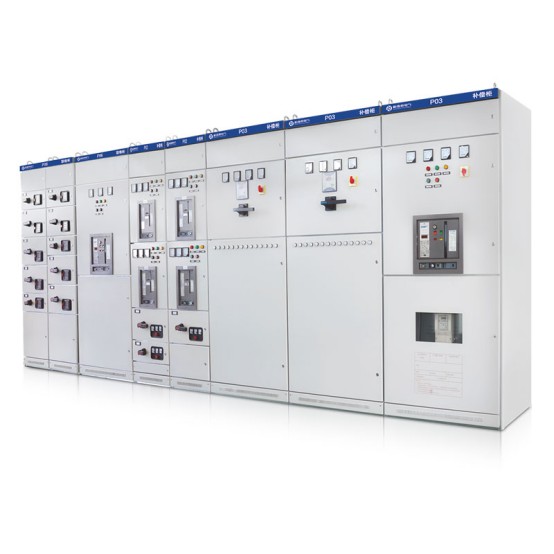

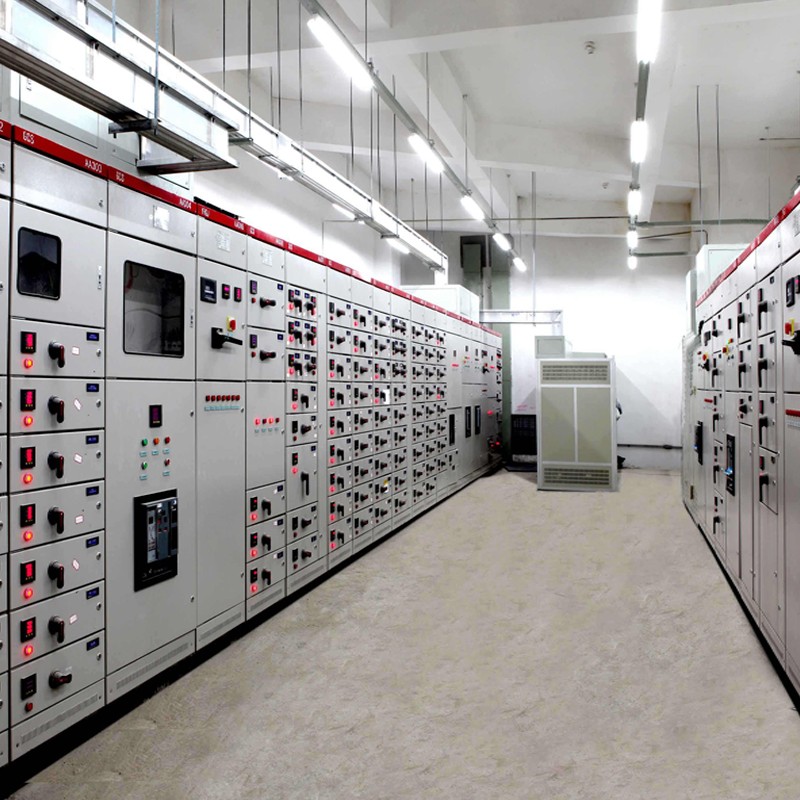

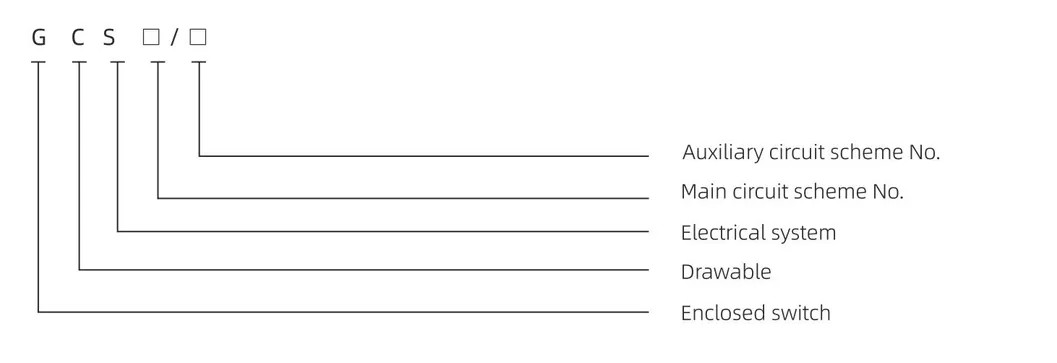

GCS 低電圧引込式開閉装置

Comewill の高品質 GCS 低電圧引き出し式開閉装置は、高い開閉能力、良好な動的安定性および熱安定性、高度で合理的な構造、柔軟な電気方式、高い保護レベル、安全性と信頼性、メンテナンスの容易さ、および優れた技術的性能指標を備えています。

特徴

1.GCS 低電圧引き出し式開閉装置のキャビネット フレームは、二重折りたたみ技術を採用しており、アルミニウム亜鉛メッキ鋼板で製造されています。モジュラー25mmピッチ穴(Kプロファイル)で設計されたフレームは、シンプルな構造と優れた耐久性を誇ります。フレーム全体は、正確な横方向および縦方向のボルト接続で組み立てられているため、耐用年数を通じてメンテナンスが不要です。
2.キャビネットシェルには、保護を強化するために電気メッキと粉体塗装が施されています。水平バスバー コンパートメントの上部カバーは取り外し可能であるため、現場でのバスバーの取り付けが容易になり、操作の複雑さが軽減されます。
3.キャビネット内の機能ゾーンは明確に分割されており、主に機能ユニットコンパートメントとケーブルコンパートメントで構成されています。各ユニットは独立した機能で独立して動作するため、異なるコンポーネント間の相互干渉は発生しません。
4.水平バスバーはキャビネットの底部に水平に取り付けられており、短絡電流によって引き起こされる電気的ストレスに耐える能力が大幅に向上しています。
5.引き出し型構造を特徴とするキャビネットは、それぞれの定格電流が 400A 以下の回路を最大 36 個収容できます。ドロワー回路は、キャビネットの保護定格を損なうことなく 3 ポジション変換をサポートします。
6.各機能ユニットには最大 11 個のフルサイズ ドロワーまたは 22 個のハーフサイズ (1/2) ドロワーを収容でき、柔軟な構成オプションを提供します。
7.引き出しには、オープン、クローズ、テスト、抽出、分離の 5 つの動作位置が装備されています。対応するオーディオ、ビジュアル、およびテキストのインジケーターは、直感的な操作のための明確なステータス信号を提供します。

製品概要

Welcome (Wenzhou) Electric Co., Ltd. が独自に開発、供給する GCS 低電圧引込み開閉装置は、低電圧配電システム向けに調整された最高性能の機器一式であり、エンジニアリング調達、プロジェクトのマッチング、および大量の機器調達に理想的な選択肢です。科学的なモジュール構造と信頼性の高い電気的性能を統合したこの開閉装置は、発電所、工場、高層ビル、大規模商業施設などの主要なシナリオで広く調達および適用され、配電制御と正確なエネルギー割り当ての中核デバイスとして機能します。
その主要な調達上の利点は、高度な「引き出し可能な」設計にあります。つまり、システム全体の動作を中断することなく、各機能ユニット (回路ブレーカー、コンタクタなどを含む) を簡単に引き出したり挿入したりできます。これにより、調達後のメンテナンスと修理のプロセスが大幅に簡素化され、機器のダウンタイムが最小限に抑えられ、調達当事者の運用とメンテナンスの全体的なコストが効果的に削減されます。
歓迎 (温州) 電気有限公司は生産時に厳格な品質管理基準を遵守し、高級絶縁材料と精密製造技術を採用しています。この開閉装置には、複数の包括的な安全保護機構（短絡保護、過負荷保護など）が装備されており、複雑な電力網環境に安定的に適応し、配電システムの安全かつ継続的な運用を確保することができ、調達プロジェクトの高信頼性要件を完全に満たします。さらに、その柔軟なモジュラー設計はオンデマンドの拡張をサポートしており、さまざまな容量や制御モードに対してさまざまなプロジェクトのカスタマイズされた調達ニーズに正確に適合し、調達の適応性と費用対効果を向上させることができます。コスト効率が高く、効率的で安全な低電圧配電機器として、現代の低電圧配電分野において信頼できる調達オプションとなっています。
この GCS 低電圧引き出し式開閉装置は、IEC60439-1、GB7251.1「低電圧完全開閉装置および制御装置」および GB/T 24274「低電圧引き出し可能完全開閉装置および制御装置」などの国際および国内の関連規格に完全に準拠しており、調達プロジェクトが標準化およびコンプライアンスの要件を満たしていることを保証し、調達決定に対する確かな品質保証を提供します。
‌

通常の使用環境条件

周囲温度：周囲温度は+40℃を超えてはならず、または-5℃未満であってはならず、24時間平均温度は+35℃を超えてはなりません。上記の温度範囲を超えて使用する調達プロジェクトの場合、GCS 低電圧引き出し式開閉装置は、動作の安全性と性能の安定性を確保するために、容量を減らして動作させる必要があります。
相対湿度: 最高周囲温度が +40℃ に達した場合、相対湿度は 50% を超えてはなりません。温度が低い場合には、より高い湿度が許容されます (例: +20℃で相対湿度 90%)。機器の故障を避けるために、調達およびその後の設置の際には、急激な温度変化によって引き起こされる潜在的な結露のリスクを十分に考慮する必要があります。
高度: 標準的な設置場所の高度は、海抜 2000 メートルを超えてはなりません。標高 2000 メートルを超える地域での調達プロジェクトの場合、機器の使用にはそれに応じて定格を下げる必要があり、関連要件は調達契約に明確に指定されなければなりません。
設置場所の条件: 開閉装置は、火災の危険、爆発の危険、重い粉塵、化学腐食、激しい振動や衝撃のない場所に設置する必要があります。機器の耐用年数と信頼性を確保するため、調達者は納入前に現場の環境が上記の要件を満たしていることを確認する必要があります。
特別な環境交渉：調達プロジェクトの実際の使用環境が前述の要件を満たしていない場合、購入者は速やかに歓迎（温州）電気有限公司と連絡および交渉し、プロジェクト運営のニーズを確実に遵守するためにカスタマイズされたソリューション（特殊な材料のアップグレードや構造の改善など）を策定するものとします。

主な技術パラメータ

注: 背面配線ソリューションの場合は、キャビネットの奥行き 1000mm を推奨します。

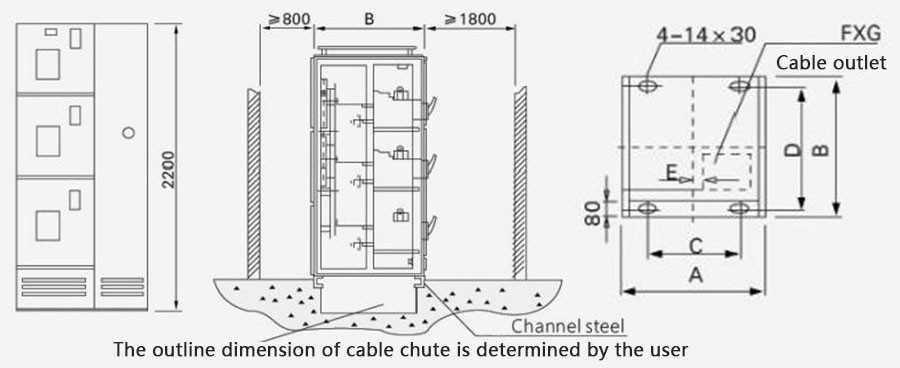

設置図

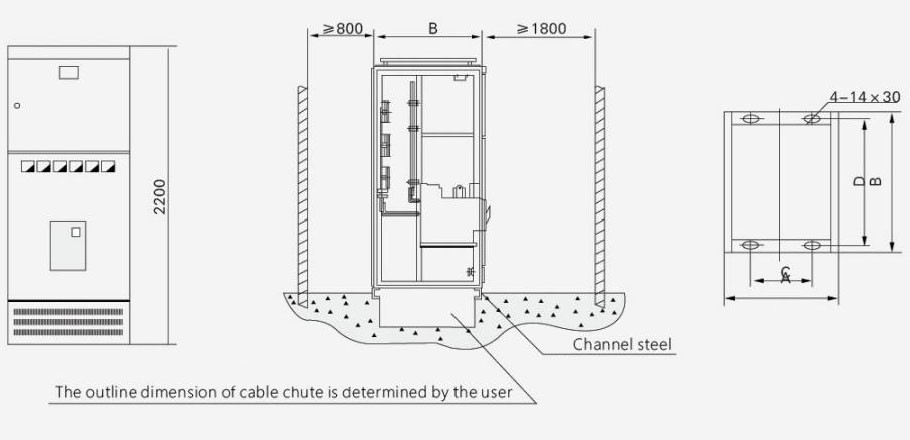

図2 PCキャビネット設置図

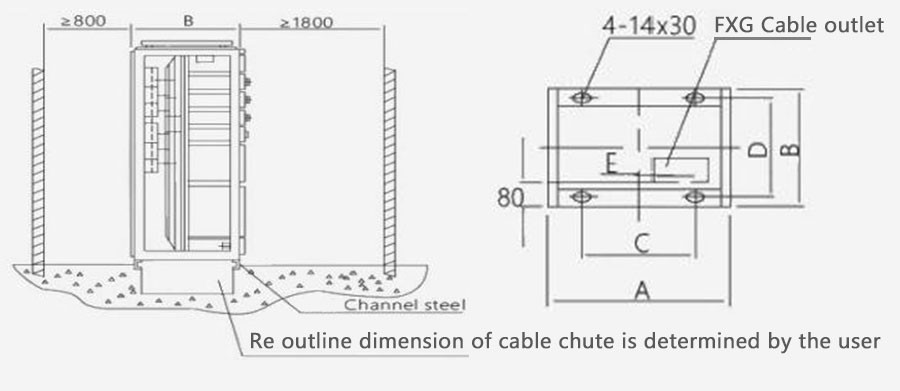

3 MCCキャビネット設置図
