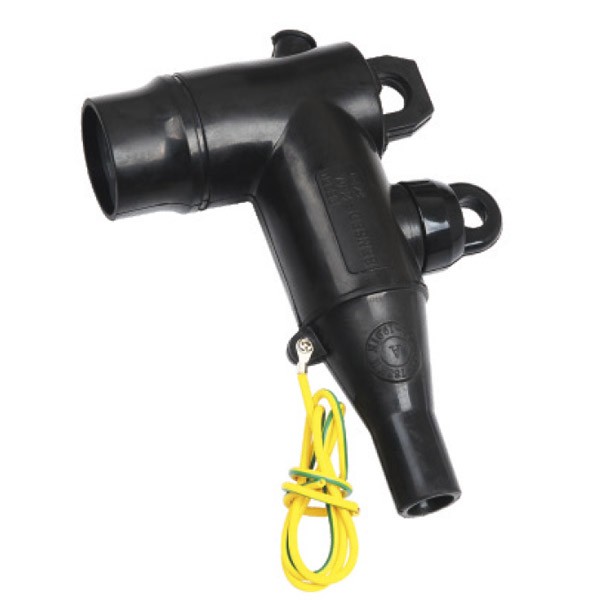

24KV 250A ロードブレーク エルボ コネクタ

Comewill 工場の高品質 ZT-24/250 24kV 250A ロードブレーク エルボ コネクタは信頼性の高い品質で、高電圧接続の調達ニーズに適しています。
適切なブッシングまたはプラグと組み合わせると、このコネクタは完全にシールドされた、完全に水没可能な分離可能な接続を実現します。濡れた過酷な環境でも安定して動作します。容量性テスト ポイントも内蔵されており、回路の状態を確認したり、障害インジケータをインストールしたりするために使用できるため、メンテナンスとトラブルシューティングがはるかに簡単になります。
もう 1 つの大きな利点は、最小位相間隔が必要ないことです。垂直、水平、またはその間の任意の角度に取り付けることができます。この柔軟性により、さまざまなプロジェクト設定に合わせてオンサイトで設置する際の手間が大幅に軽減されます。
お客様の購入ニーズに合わせて、サプライ チェーンの円滑な運営を維持するために、手頃な価格、柔軟な MOQ、予定通りの配送を提供します。大量注文、テスト用のサンプル、またはカスタマイズのための技術サポートが必要ですか?私たちのチームがお手伝いいたします。
高品質のロードブレーク エルボ コネクタをお探しの場合は、ぜひお問い合わせください。私たちは、お客様のプロジェクト運営をバックアップする、コスト効率が高く信頼性の高い製品を提供することをお約束します。

特徴：

◆ 24KV 250A ロードブレーク エルボ コネクタを適切なブッシングまたはプラグと組み合わせると、完全に遮蔽された完全に水没可能な分離可能な接続が得られます。
◆ 内蔵の容量性テストポイント — 回路の状態をチェックしたり、障害インジケータを取り付けたりするために使用できます。
◆ 最小位相クリアランスは必要ありません。
◆ 取り付けオプション: 垂直、水平、またはその間の任意の角度。

応用

◆ プレモールドされた分離可能なコネクタを介して、ポリマーケーブルを変圧器、開閉装置、モーター、その他の機器に接続するために使用されます。
◆屋内および屋外の両方の設置に適しています。
◆ 最大 24 kV のシステム電圧で動作します。
◆連続電流250A(300Aの過負荷に8時間耐えられます)。

ケーブルの詳細

- ポリマーケーブル (XLPE、EPR など)
- 銅またはアルミニウムの導体
- 半導体または金属スクリーン
- 導体サイズ: 25-120 mm²

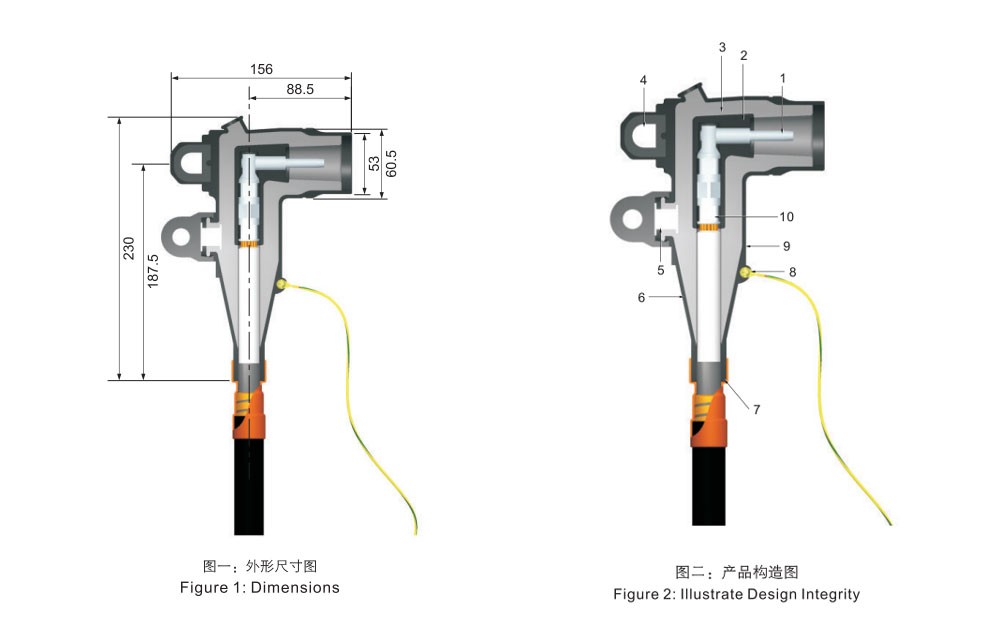

製品構造:

1. 導電ロッド: 付属の六角レンチを使用して、錫メッキ銅ピンを導体接点にねじ込みます。取り付けは簡​​単です。
2. 半導電性インサート: これは成形された EPDM 導電性ゴム スクリーンで、主に電気的ストレスを制御するために使用されます。
3. 絶縁性：成型されたEPDM絶縁ゴムは自社工場で配合・混合されており、品質が保証されています。
4. プリングアイ: 戻り止めが付いたカプセル化されたステンレススチールのプリングアイで、ベイルの位置を決めるのに役立ちます。
5. 容量性テストポイント: このポイントでは、回路の状態をチェックできます。防水性を保つために成型された EPDM 導電性ゴムキャップもあります。
6. ストレス軽減: 外側のスクリーンとケーブルアダプターは、ケーブルのストレスを軽減するように設計されています。
7. ケーブルアダプター：開口部がぴったりフィットするサイズ（しまりばめ）になっており、水密性を維持できます。
8. アースアイ: 外部スクリーンに直接成形されており、アース線を接続するために作られています。
9. 半導電性シールド: 成形された EPDM 導電性ゴムがケーブル スクリーンに接続します。これにより、スクリーンが連続的に維持され、アセンブリ全体がアース電位に保たれます。
10. 導体ケーブル ラグ: これは慣性溶接バイメタル圧縮コネクタで、銅導体とアルミニウム導体の両方と互換性があります。

よくある質問

Q1: 24kV 250A ロードブレーク エルボ コネクタの主な機能は何ですか?
A: 完全な絶縁とアーク制御されたスイッチング性能を維持しながら、通電された中電圧回路の安全な接続と切断が可能になります。

Q2: このコネクタは屋外または地下システムで使用できますか?
A: はい、完全にシールドされており水没可能なため、地下ケーブル システム、屋外変電所、および過酷な環境条件に適しています。

Q3: どのようなケーブルに対応していますか?
A: 25 ～ 120 mm² の範囲の銅またはアルミニウム導体を備えた XLPE や EPR などのポリマー絶縁ケーブルをサポートしています。

Q4: 取り付けには特別な工具や厳密な位置決めが必要ですか?
A: 特別な工具は必要なく、位相間隔の制限なく、垂直、水平、または斜めの位置での柔軟な設置をサポートします。
