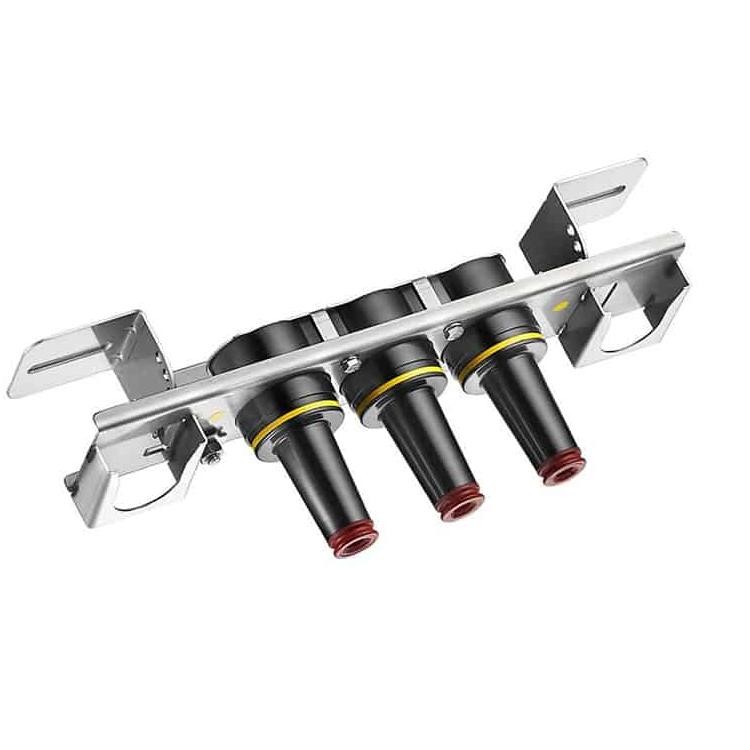

15KV 200A ロードブレークジャンクション

Comewill 工場の 15KV 200A ロードブレーク ジャンクションは、全銅製の通電経路を備えており、条件に関係なく信頼性の高い一貫したパフォーマンスを保証します。
IEEE 規格 386 の要件を完全に満たしており、同様に IEEE 規格 386 に準拠する競合他社の製品やその他の嵌合コンポーネントと完全に互換性があります。適合する部品と一緒に取り付けると、このロードブレーク ジャンクションは完全にシールドされた接続を実現し、ロードブレーク アプリケーションに最適です。

15KV 200A ロードブレーク ジャンクションとは何ですか?

15KV 200A ロードブレーク ジャンクションは、ロードブレーク (ライブ スイッチング) 操作を可能にしながら、15kV 地下ケーブルを安全に接続、分岐、区分するために配電システムで使用される中電圧ケーブル接続デバイスです。通常、内部でバス接続された複数の 200A インターフェイス (2 ウェイ、3 ウェイ、または 4 ウェイなど) が含まれており、柔軟なループ、タップ、またはスプライス構成が可能になります。 IEEE 標準 386 に準拠して構築されており、パッド取り付け変圧器、開閉装置、および地下金庫の用途において、完全にシールドされ、安全かつ信頼性の高い動作を保証します。

生産テスト

テストはIEEE/ANSI規格386に従って実施されました。
最小コロナ電圧レベル – 11 kV
AC 1 分間耐力 – 34 kV

Chardon の製造プロセス要件に従って実施されたテスト:
物理検査
定期的な解剖
定期的なX線分析

電圧定格
電圧クラス 15 kV
最大。定格相間 14.4 kV
最大。定格相対接地間 8.3 kV
AC1分間耐量34kV
DC15分間耐量53kV
BIL および全波クレスト 95 kV
最小コロナ電圧レベル 11 kV
電流定格
連続：200アンペアrms
スイッチング：14.4 kV 200 アンペア rms で 10 回の動作
フォールトクローズ：10 回連続してスイッチング動作が成功した後、14.4 kV で 0.17 秒間対称 10,000 アンペア rms
短時間：
• 10,000 アンペア rms 対称、0.17 秒間
• 3,500 アンペア rms 対称、3.0 秒間

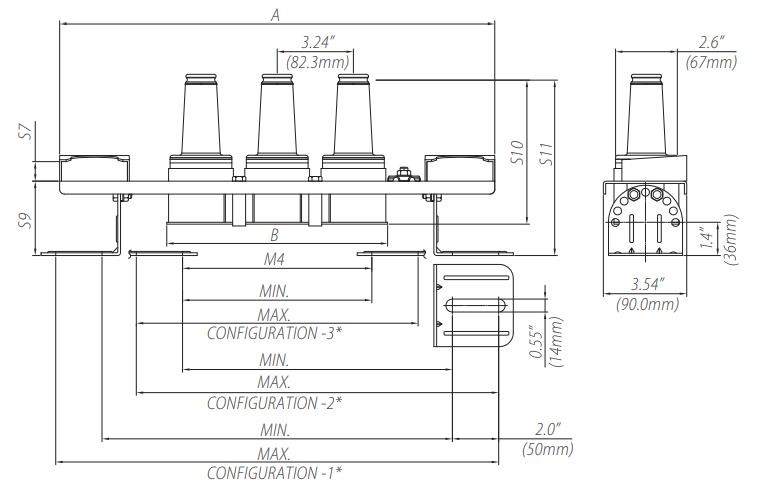

ブラケットとの接合部の寸法情報

ロードブレーク操作の手順

1. クランプスティックをプリングアイにしっかりと固定します。
2. 引っ張る力を加えないでください。コネクタを時計回りにわずかにひねって、エルボとブッシングの間の表面摩擦を解消します。
3. コネクタをブッシュから素早くしっかりと引き抜きます。コネクタをグランドプレーンから離してください。
4. アクセサリの操作手順に従って、コネクタを適切なアクセサリ デバイスに配置します。
5. クランプスティックを使用して、露出した通電ブッシングに絶縁保護キャップ (ドレイン線がシステム アースに接続されている) を取り付けます。

よくある質問

15KV 200A ロードブレーク ジャンクションの主な機能は何ですか?
これは、中電圧ケーブルの分割、ループ、タップ、またはスプライスに使用され、通電中の配電システムでの安全な負荷遮断スイッチングを可能にします。
他のブランドとの互換性はありますか？
はい、IEEE 標準 386™ に完全に準拠しており、他の互換性のある分離可能な絶縁コネクタ システムとの完全な互換性を保証します。
地下施設でも使用できますか?
絶対に。これは、湿気、埃、スペースの制約が一般的なパッド取り付け機器および地下保管庫用途向けに特別に設計されています。
15KV 200A ロードブレーク ジャンクションはどのような安全機能を提供しますか?
完全にシールドされた EPDM 絶縁、制御された負荷遮断動作、高いインパルス耐性能力、安全なスイッチングのための安定したアーク遮断性能を提供します。
