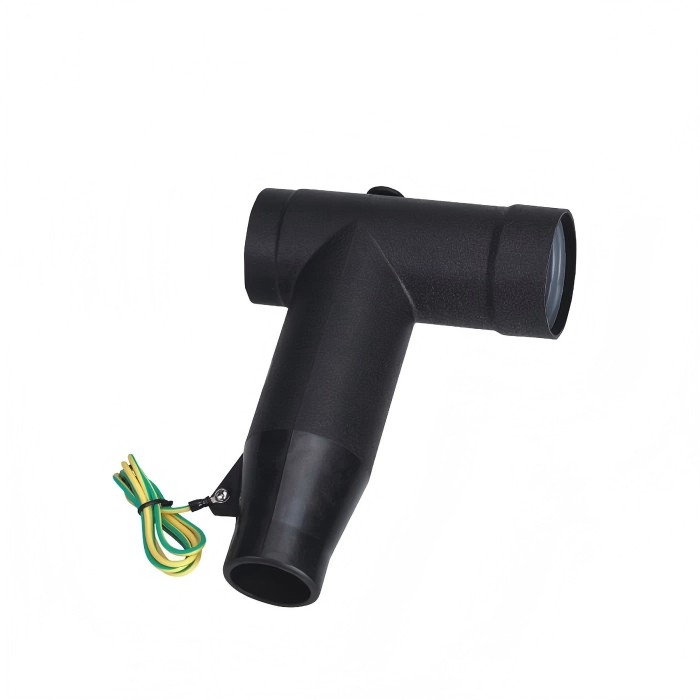

12/24KV 630A 分離型 T コネクタ

ようこそ (温州) 電気有限公司 — 高電圧配電作業に最適な 12/24KV 630A 分離可能 T コネクタをご用意しました。
この T コネクタは 1 つの重要な機能を果たします。それは、1 本のメイン ケーブルを 2 つ以上の分岐に分割することです。柔軟な回路拡張が必要な​​セットアップに最適です。最大 630A の電流を処理し、12kV と 24kV の両方のシステムで動作し、変圧器、開閉装置、および分割キャビネットにぴったり適合します。
分離可能な設計は革新的なもので、オンサイトでの設置とメンテナンスが簡単で、面倒な電源を切る必要がありません。最高級の断熱材も使用しているため、完全にシールドされており、湿った荒れた屋外の場所でも問題なく耐えられます。
このコネクタの在庫をご希望の場合は、プロジェクトを推進できるよう、手頃な価格、柔軟な MOQ、予定通りの納品をご用意しています。大量注文、テスト用のサンプル、または単なる追加仕様が必要ですか?大声で言ってください。私たちはあなたの調達プロセスを迅速かつ簡単にします。

応用

◆ ポリマーケーブルを変圧器、開閉装置、モーター、その他のギアに接続するために使用します。12/24KV 630A 分離可能 T コネクタと成形済み分離可能コネクタを組み合わせるだけです。
◆ 屋内でも屋外でも完璧に動作し、面倒な制限はありません。
◆システム電圧は24kVまで対応。
◆連続電流630A、8時間連続900Aの過負荷に耐えることができます。

ケーブルの詳細

ポリマーケーブル (XLPE、EPR など)
銅またはアルミニウムの導体は両方とも機能します
半導体または金属スクリーンに対応
導体サイズ: 12kV の場合は 25 ～ 120 mm²。 24kV の場合 25 ～ 400 mm²

特徴

◆ 12/24KV 630A 分離型 T コネクタを適切なブッシングまたはプラグと組み合わせると、完全に遮蔽された完全に水没可能な分離型接続が得られます。
◆あらゆる作業条件に耐えるタフさ。
◆ 内蔵の静電容量テストポイント — 回路の状態をチェックしたり、故障インジケータを取り付けたりできます。
◆ 最小位相クリアランスが必要ないため、セットアップの手間が省けます。
◆垂直、水平、またはその間の角度など、お好みの方法で取り付けられます。

インストール

◆特別な工具は必要なく、取り扱いが非常に簡単です。
◆エルボコネクタを取り付けると、すぐに電源を入れることができます。
◆ インストール手順シートにステップバイステップで従うだけです。(特別なご要望がございましたら、弊社のセールス エンジニアに直接お問い合わせください。)

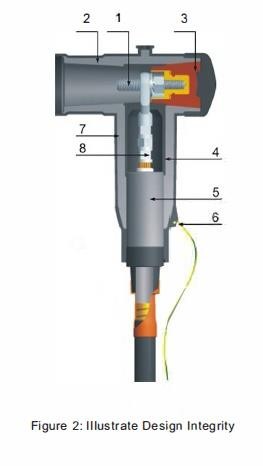

製品構造とエンジニアリング設計

内部構造により、機械的強度と電気的安定性の両方が保証されます。
EPDM絶縁層：安定した誘電性能を実現する高耐久性モールドゴム
半導電性シールド: 均一な電気的ストレス分布を維持します。
ストレスリリーフ設計: ケーブル終端を機械的歪みから保護します。
アルミニウム製ケーブルラグ: 効率的な電流伝達と熱安定性を確保
接地アイ: 安全な接地接続を提供します。
容量性テストポイント: リアルタイムの回路ステータス監視を可能にします
